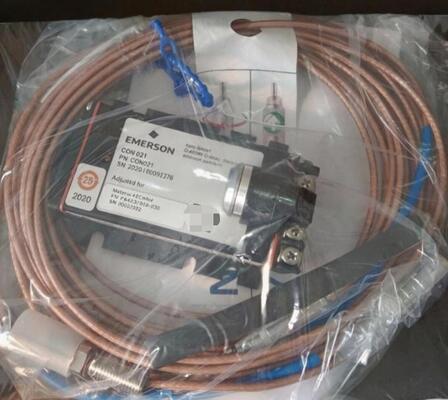

Capteur à courants de Foucault EPRO PR6423/10R-030 pour la surveillance des vibrations et de la position de l'arbre

La EPRO PR6423/10R-030 est un capteur à courants de Foucault de 8 mm conçu pour la mesure sans contact des vibrations et de la position de l'arbre dans les machines tournantes industrielles. Il est utilisé dans les systèmes de surveillance des turbines à vapeur, des turbines à gaz, des compresseurs, des pompes et des générateurs, où les changements de mouvement de l'arbre peuvent fournir des informations utiles sur l'état de la machine.

Le capteur fonctionne en mesurant l'espace entre sa pointe et un arbre métallique. Lorsque l'arbre bouge, l'espace change, et le système de capteur convertit ce changement en un signal électrique. Un convertisseur de signal compatible traite ensuite le signal pour être utilisé par le système de surveillance de la machine. Cela permet de mesurer le mouvement de l'arbre sans contact physique avec la partie rotative.

La série PR6423 a une sensibilité nominale de 8 V/mm, une plage de mesure linéaire de 2 mm, et une réponse en fréquence de CC à 20 kHz (-3 dB). Ces caractéristiques prennent en charge à la fois la mesure de la position de l'arbre et la surveillance dynamique des vibrations. La série est également conçue pour les conditions industrielles exigeantes, avec un boîtier en acier inoxydable et un indice de protection IP66.

La version 10R utilise une conception à montage inversé, ce qui peut être utile lorsque la sonde doit être installée par l'arrière d'un point de montage. Cette configuration offre aux ingénieurs une autre option lorsque l'espace autour d'un palier est limité ou que l'accès par l'avant est difficile.

La pointe de détection de 8 mm est conçue pour la mesure de l'arbre dans les machines tournantes industrielles. Sa sensibilité nominale de 8 V/mm définit comment la sortie change lorsque l'espace entre la sonde et la cible change. Cela aide les ingénieurs à définir l'échelle de mesure et à interpréter correctement les données de déplacement.

La spécification publiée de la série PR6423 donne une plage de mesure linéaire de 2 mm et un espace d'air initial de 0,5 mm. Un réglage correct de l'espace est important car un fonctionnement en dehors de la plage linéaire peut entraîner des lectures inexactes ou une perte de données de mesure utiles.

Le PR6423/10R-030 utilise une configuration à montage inversé. Cela peut aider lorsque l'emplacement de montage ne permet pas un accès frontal pratique ou lorsque la sonde doit être installée à travers une ouverture spécifique dans le carter du palier.

Avant l'installation, les ingénieurs doivent confirmer le filetage de montage, l'espace disponible, la position de la sonde et le chemin du câble. La structure à montage inversé doit correspondre au dessin d'installation réel plutôt que d'être sélectionnée uniquement parce que le diamètre de la sonde est identique à celui de la pièce d'origine.

1. Réglez l'espace de la sonde avec soin.
   Les données publiées de la série PR6423 donnent un espace d'air initial de 0,5 mm et une plage de mesure linéaire de 2 mm. L'espace d'installation correct doit être réglé conformément aux instructions du fabricant et au convertisseur connecté. Ne réglez pas l'espace à l'œil seul lorsqu'une méthode de tension ou d'étalonnage définie est disponible.
2. Vérifiez le matériau et la surface de l'arbre.
   La cible d'étalonnage standard spécifiée pour la série PR6423 est l'acier ferromagnétique, tel que 42CrMo4 / AISI 4140. Différents matériaux de cible ou conditions de surface peuvent modifier la réponse du capteur. Si le matériau réel de l'arbre diffère de la cible standard, confirmez la compatibilité avant d'utiliser les lectures pour des décisions de protection ou de maintenance.
3. Associez la sonde au bon convertisseur.
   Le PR6423 fait partie d'un système de mesure et doit être connecté à un convertisseur de signal compatible. Lors du remplacement d'une sonde, vérifiez le numéro de modèle complet, le type de montage, la configuration du câble, le connecteur et le modèle du convertisseur. Une sonde qui s'adapte mécaniquement peut toujours être inadaptée si sa configuration électrique ne correspond pas au système installé.

• Asie-Pacifique : Chine, Corée du Sud, Japon, Inde, Asie du Sud-Est
• Moyen-Orient : Arabie Saoudite, Émirats Arabes Unis, Qatar
• Amérique du Nord : États-Unis, Canada
• Europe : Allemagne, Royaume-Uni, France, Russie, Turquie
• Amérique Latine : Brésil, Argentine, Mexique

• Systèmes de protection en ligne pour machines tournantes
• Surveillance des vibrations et de la position de l'arbre
• Supervision de la sécurité des turbines à vapeur et des compresseurs
• Surveillance de l'état des grands ventilateurs, générateurs et pompes à haute vitesse
• Installations pétrolières et gazières
• Usines de traitement chimique
• Installations de production d'énergie
• Usines de traitement des métaux et de chimie du charbon

Dans une tâche de maintenance typique de compresseur, un canal de vibration d'arbre peut nécessiter le remplacement d'une sonde après la détection d'un défaut lors d'une inspection. L'équipe de maintenance vérifie la configuration de montage de la sonde existante, la connexion du câble, le modèle du convertisseur et l'espace initial avant de choisir un remplacement.

Lorsque l'installation nécessite le PR6423/10R-030 à montage inversé, la correspondance de la configuration complète permet de restaurer la configuration de mesure d'origine. Après l'installation, l'équipe vérifie l'espace de la sonde et la sortie du signal avant de remettre le canal de surveillance en service.
