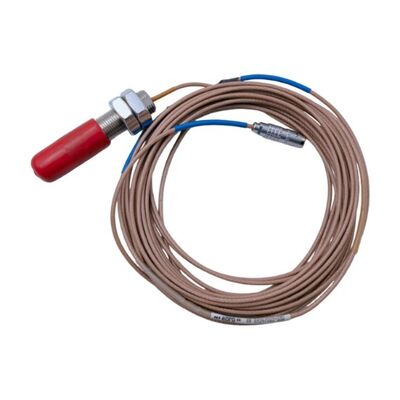

Capteur à courants de Foucault EPRO PR6424/003-030 pour la surveillance des vibrations et de la position des grands arbres

Le EPRO PR6424/003-030 est un capteur à courants de Foucault sans contact conçu pour mesurer les vibrations de l'arbre, la position axiale et d'autres mouvements dans les grandes machines tournantes. Il est utilisé dans les systèmes de surveillance des machines pour des équipements tels que les turbines à vapeur, les turbines à gaz, les compresseurs, les pompes et les générateurs.

Contrairement à un capteur de contact, le PR6424 mesure l'espace entre la pointe de sa sonde et un arbre métallique sans toucher la surface en rotation. Lorsque l'arbre bouge, l'espace change et le système de capteur convertit ce changement en un signal électrique. Le signal peut ensuite être utilisé par un système de surveillance compatible pour suivre le mouvement de l'arbre et détecter les changements dans l'état de la machine.

Le PR6424 utilise une pointe de sonde de 16 mm et a une sensibilité nominale de 4 V/mm avec une erreur de linéarité ne dépassant pas ±1,5%. Sa plage de mesure statique est de ±2,0 mm, et sa réponse en fréquence s'étend de DC à 20 kHz au point -3 dB. Ces caractéristiques le rendent adapté aux applications qui nécessitent à la fois des données de position de l'arbre et des mesures de vibrations dynamiques.

Pour les travaux de maintenance et de remplacement, le numéro de modèle complet est important. La sonde doit être associée au bon convertisseur de signal, à la configuration du câble et au matériau cible pour maintenir les performances de mesure requises.

La pointe de sonde de 16 mm est conçue pour mesurer le mouvement de l'arbre sur les grands équipements rotatifs. La sensibilité publiée est de 4 V/mm (101,6 mV/mil), avec une erreur de linéarité ne dépassant pas ±1,5 %. Cette réponse de sortie définie aide le système de surveillance à convertir les changements d'espace mesurés en valeurs de déplacement.

Pour des résultats précis, la sonde doit être installée à l'espace correct et utilisée avec le convertisseur de signal correspondant. La surface cible et le matériau de l'arbre doivent également répondre aux exigences indiquées du capteur.

Le PR6424 a une réponse en fréquence spécifiée de DC à 20 kHz (-3 dB). La réponse DC prend en charge la mesure des changements de position lents, tandis que la plage de fréquence plus large permet au système de capturer les mouvements d'arbre plus rapides dans les limites de la chaîne de mesure complète.

Ceci est utile lorsqu'un arrangement de surveillance doit observer à la fois les changements de position de l'arbre et les vibrations dynamiques. Les performances réelles du système dépendent toujours du convertisseur, de l'installation, de la cible et de l'équipement de surveillance.

1. Réglez l'espace de la sonde correct avant la mise en service. L'espace de la sonde affecte le point de fonctionnement du système de mesure. Réglez l'espace conformément aux instructions d'installation du fabricant et aux spécifications du convertisseur correspondant. Ne supposez pas qu'un espace initial fournira la plage linéaire indiquée. Après l'installation, vérifiez la sortie et confirmez qu'elle se situe dans la plage de fonctionnement attendue.
2. Vérifiez le matériau et l'état de surface de l'arbre. La spécification PR6424 publiée utilise de l'acier ferromagnétique comme matériau cible standard. Les différences de matériau cible, d'état de surface ou de géométrie peuvent affecter la relation entre l'espace et la sortie. Si le matériau de l'arbre diffère de la cible spécifiée, confirmez que le système est adapté avant de vous fier aux lectures.
3. Associez la sonde, le câble et le convertisseur. Le PR6424 doit être utilisé avec un convertisseur de signal compatible et la configuration de câble correcte. Lors du remplacement d'un capteur installé, vérifiez le numéro de pièce complet, la longueur du câble, le type de connecteur, les dimensions de montage et le modèle de convertisseur. Une sonde qui s'adapte au trou de montage n'est pas automatiquement une correspondance électrique pour le système de mesure existant.
