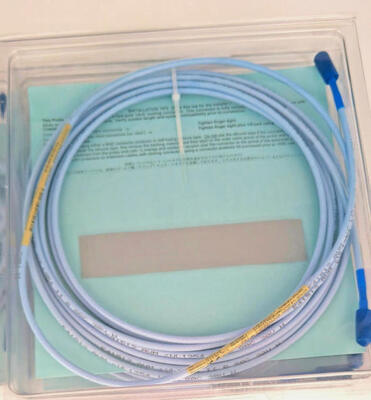

Le 330130-040-00-05 est un câble d'extension standard de 4 mètres conçu pour le système de mesure de proximité 3300 XL. Il connecte la sonde de proximité au capteur Proximitor, transportant le signal de mesure nécessaire pour surveiller le mouvement de l'arbre et les vibrations dans les machines tournantes. Sa longueur spécifiée permet de s'adapter aux installations où la sonde et le capteur sont montés à différentes positions autour de la machine. Pour les équipes de maintenance, l'utilisation du câble correct est importante lors du remplacement d'une connexion endommagée, de la restauration d'un canal de surveillance ou du maintien du fonctionnement d'un système existant comme prévu.

1. Câble de 4 mètres pour une installation flexible

La longueur de 4 mètres offre de l'espace pour le routage entre la sonde et le capteur sans nécessiter d'extension de câble improvisée. Ceci est utile lorsque l'équipement de surveillance a un espace de montage limité ou lorsque le capteur est installé loin du point de mesure. Un routage correct permet également d'éviter une tension inutile sur le câble et ses connecteurs.

2. Conçu pour une transmission de signal cohérente

Le câble fait partie du chemin de mesure entre la sonde et le capteur. Ses caractéristiques électriques doivent correspondre aux exigences du système connecté afin que le mouvement de l'arbre et les vibrations puissent être mesurés correctement. Le remplacer par un câble inadapté peut affecter le signal de mesure et entraîner des résultats de surveillance peu fiables.

3. Options d'approbation multiples

Le suffixe -05 identifie la version associée aux approbations CSA, ATEX et IECEx dans les listes de produits disponibles. Cela peut être pertinent lors de la sélection de composants pour des installations avec des exigences d'approbation d'équipement spécifiques. Vérifiez toujours les certificats applicables et les exigences du projet avant l'installation.

• Avant de remplacer le câble, confirmez que la sonde installée, le câble d'extension et le capteur Proximitor forment un système compatible. La longueur du câble est une partie de cette vérification ; les composants connectés et leurs exigences électriques doivent également correspondre.

• Lors de l'installation, inspectez les deux connecteurs pour tout dommage, contamination ou connexion lâche. Faites passer le câble à l'écart de toute contrainte mécanique évitable et de sources d'interférences électriques. Ne coupez, n'épissez ou ne substituez pas le câble sans confirmer que la modification proposée est autorisée par la documentation du système.

• Après le remplacement, comparez les lectures du canal de surveillance avec les valeurs de fonctionnement normales de l'équipement. Si les lectures restent instables, inspectez l'ensemble du chemin de mesure plutôt que de supposer que le câble est la seule cause possible.

• Systèmes de protection en ligne pour machines tournantes
• Surveillance des vibrations et de la position de l'arbre
• Supervision de la sécurité des turbines à vapeur et des compresseurs
• Surveillance de l'état des grands ventilateurs, générateurs et pompes à haute vitesse
• Installations pétrolières et gazières
• Usines de traitement chimique
• Installations de production d'énergie
• Usines de traitement des métaux et de chimie du charbon

Une grande installation industrielle a connu des lectures de vibrations d'arbre instables sur un compresseur à haute vitesse en fonctionnement normal. Les ingénieurs de maintenance ont inspecté le système de mesure de proximité et ont constaté que le câble d'extension nécessitait un remplacement. L'équipe a sélectionné le câble d'extension Bently 330130-040-00-05 de 4 mètres après avoir confirmé sa compatibilité avec la sonde et le capteur Proximitor installés. Suite au remplacement et aux vérifications du système, le canal de surveillance a été rétabli pour le suivi continu des vibrations et du déplacement de l'arbre. Des données de mesure fiables ont aidé l'équipe de maintenance à évaluer l'état de l'équipement et à planifier des inspections de suivi avant le prochain arrêt programmé, réduisant ainsi le risque d'indisponibilité imprévue de l'équipement.
