10105/2/1 Module d'entrée analogique à haute densité à sécurité contre les pannes
| Lieu d'origine | USA |
|---|---|
| Certification | COO ,COC ,CQ |
| Numéro de modèle | 10105/2/1 |
| Quantité de commande min | 1 |
| Prix | $1000 |
| Délai de livraison | 5-7 jours |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | 999 |
Détails sur le produit
| Garantie | 1 an | Numéro de modèle | 10105/2/1 |
|---|---|---|---|
| Fonction | Bien | Condition | Nouveau |
| Mettre en évidence | Module d'entrée analogique de sécurité,Module PLC à haute densité,Module d'entrée analogique avec garantie |
||
Description de produit
10105/2/1 Module d'entrée analogique à haute densité à sécurité contre les pannes
Vue d'ensemble du produit
LeLes enfants et les jeunes enfantsest un module d'entrée analogique à haute densité à sécurité de défaillance conçu pour les systèmes de contrôle de sécurité FSC.16 canaux d'entrée analogiquesavec unPlage d'entrée de 0 à 4,1 VLe module fournit également une entrée de lecture de tension externe pour la surveillance du système.
Le module est conçu pour recevoir des signaux analogiques convertis.Signal de 0 à 20 mApeut être converti pour une utilisation avec le module par unEnsemble de terminaison de champ FTA-T-14ou leModule de conversion d'entrée analogique 10105/A/1Les signaux provenant d'appareils tels que les thermocouples ou les capteurs PT-100 nécessitent également une conversion appropriée du signal en courant requis avant la connexion.
Avec sa conception à 16 canaux, une architecture d'entrée à l'abri des pannes et des fonctions de diagnostic intégrées,le 10105/2/1 fournit une solution centralisée pour l'acquisition de signaux analogiques dans les systèmes de contrôle de sécurité établis.
Valeur d'application
Pour l'acquisition de signaux analogiques multicanaux:La configuration à 16 canaux permet de collecter plusieurs signaux de processus analogiques à travers un seul module.Cela peut simplifier l'arrangement d'E/S lorsque plusieurs points de mesure doivent être surveillés dans le même système de contrôle de sécurité.
Pour la surveillance analogique axée sur la sécurité:La conception de l'entrée de sécurité du module et les fonctions d'auto-test contrôlées par le système permettent l'acquisition de signaux analogiques liés à la sécurité.la précision absolue, la conversion à pleine portée, le bruit croisé des canaux, les filtres d'entrée et les tensions d'alimentation internes;, fournissant une couverture diagnostique pour le module d'entrée.
Spécifications techniques
| Numéro de modèle | Les enfants et les jeunes enfants |
|---|---|
| Autres modèles | L'indicateur d'humidité doit être étalonné sur le sol. |

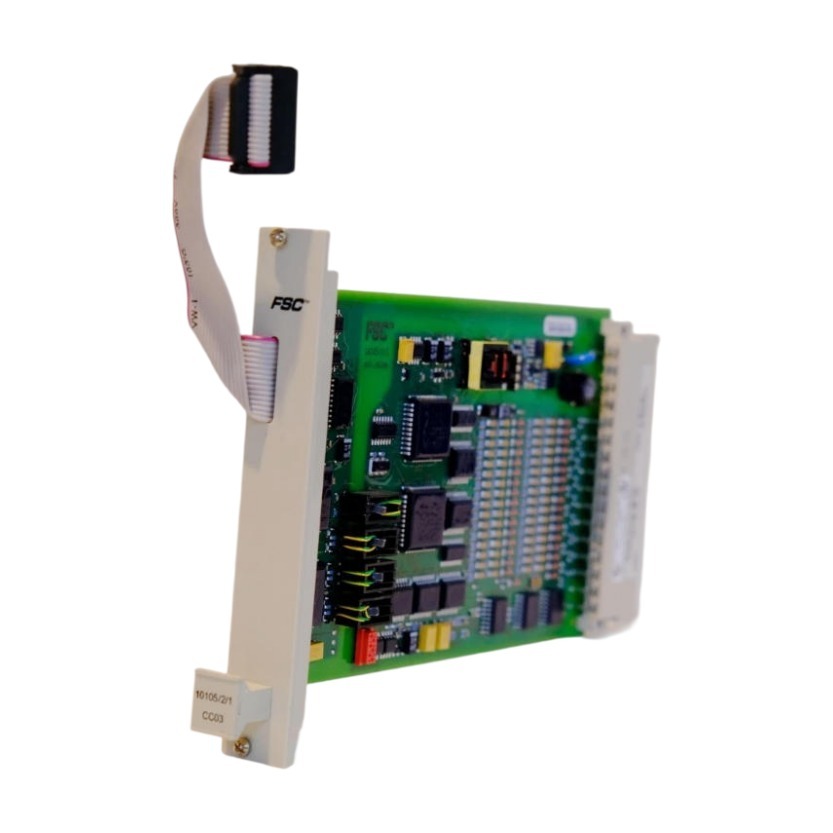

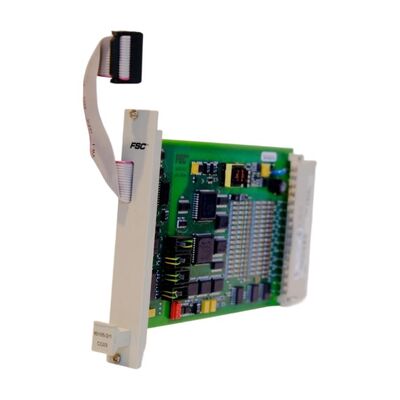

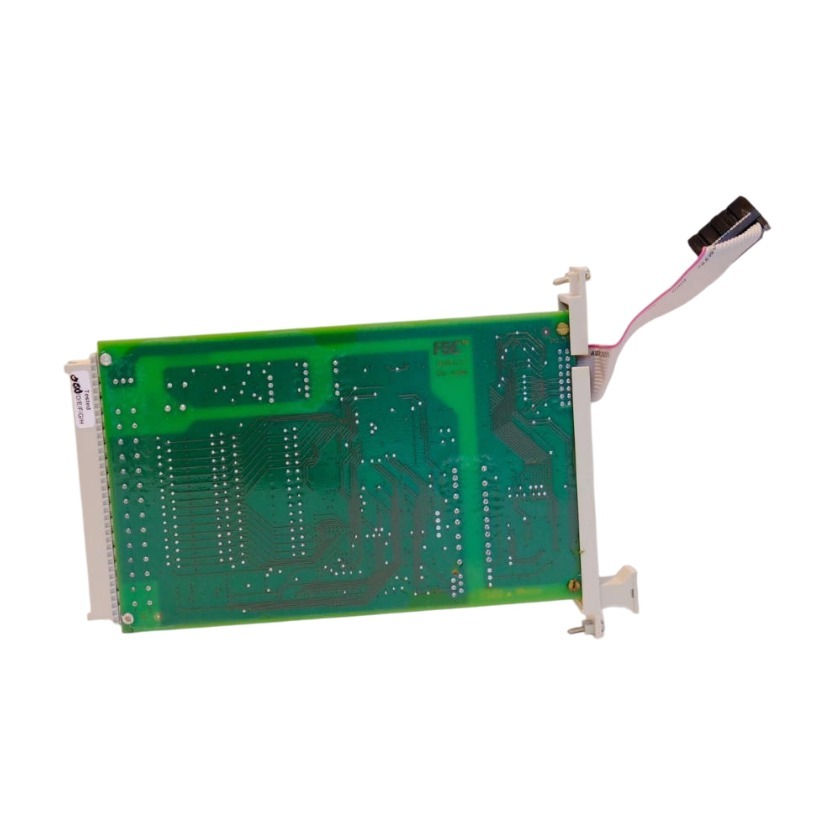

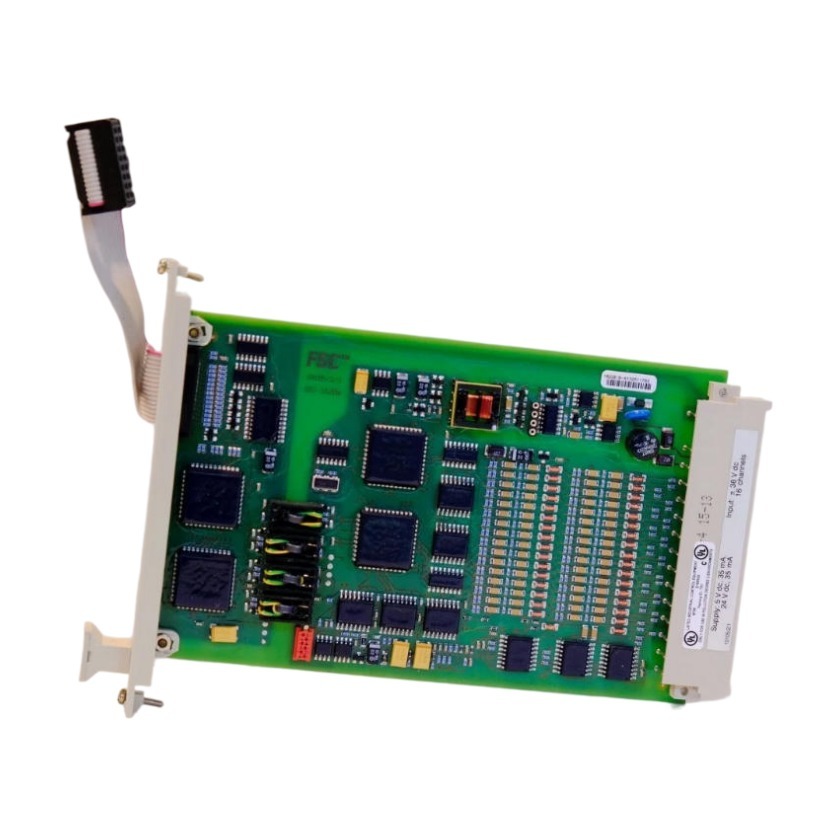

Images du produit
Principales caractéristiques et avantages
- Entrée analogique à 16 canaux:Fournit 16 canaux d'entrée analogiques avec une plage d'entrée de 0 à 4,1 V, permettant de collecter plusieurs signaux analogiques à travers un module et simplifiant l'arrangement d'E/S dans les systèmes FSC.
- Surveillance des signaux en cas de défaillance:Combine une conception d'entrée sûre contre les pannes avec des fonctions de diagnostic intégrées, y compris des vérifications de la précision du signal, de la conversion à pleine portée et de l'écoute croisée des canaux,aider les ingénieurs à surveiller l'état de la section d'entrée analogique.
Note d'ingénierie
Lors du remplacement d'unLes enfants et les jeunes enfants, les ingénieurs doivent accorder une attention particulière à laméthode de conversion du signal de champLe module lui-même accepte unEntrée analogique de 0 à 4,1 V, un dispositif de champ fournissant 0 à 20 mA ne peut donc pas être simplement branché directement sans le dispositif de conversion approprié.Le numéro d'immatriculation du véhicule est le numéro d'immatriculation de l'appareil.La configuration doit donc être vérifiée avant l'installation.
Le type de capteur connecté doit également être vérifié.les thermocouples, les PT-100 et les dispositifs similaires nécessitent une conversion appropriée à 0 ((4) - 20 mA avant d'être convertis au niveau d'entrée requis par le 10105/2/1Il est important de faire correspondre le chemin complet du signal lors du remplacement d'un module installé.
Applications mondiales
- Asie-Pacifique: Chine, Corée du Sud, Japon, Inde, Asie du Sud-Est
- Moyen-Orient: Arabie saoudite, Émirats arabes unis et Qatar
- Amérique du Nord: États-Unis, Canada
- Europe: Allemagne, Royaume-Uni, France, Russie, Turquie
- Amérique latine: Brésil, Argentine, Mexique
Applications typiques
- Systèmes de contrôle de sécurité en cas de défaillance (FSC)
- Systèmes de sécurité équipés d'un instrument
- Sécurité des procédés industriels
- Applications d'arrêt d'urgence
- Les installations pétrolières et gazières
- Fabricants de transformation chimique
- Installations de production d'électricité
- Maintenance du système de contrôle de la sécurité existant
- Support du cycle de vie du système de contrôle existant
Cas du projet
Un système de contrôle de la sécurité établi a nécessité le remplacement d'un module d'entrée analogique à haute densité pendant la maintenance programmée.Les enfants et les jeunes enfantsLa Commission a été choisie pour maintenir laArchitecture d'entrée analogique à 16 canaux, tandis que l'arrangement de conversion du signal installé a été conservé pour fournir le niveau d'entrée requis pour le module.
Nos avantages
- Exportation vers plus de 40 pays
- Service après-vente complet
- Chaîne d'approvisionnement stable pour assurer une offre continue
- Soutien au COO, au COC et au CQ
- Réponse rapide à la cotation
Questions fréquemment posées
Quelle est la plage d'entrée du 10105/2/1?
Le module est doté d'unPlage d'entrée analogique 0-4,1 Vet une résistance d'entrée supérieure à 1 MΩ.
Un signal de 0 à 20 mA peut-il être connecté directement au module?
Un signal de champ de 0 à 20 mA doit être converti en un niveau de signal approprié par unLe numéro de téléphone:ou10105/A/1le dispositif de conversion avant le raccordement au 10105/2/1.
Combien d'entrées analogiques le module fournit-il?
Le 10105/2/1 prévoit16 canaux d'entrée analogiquesIl comprend également une entrée de lecture de tension externe.
Que couvre l'auto-test du module?
L'auto-test comprend:précision absolue, conversion à pleine portée, écho croisé entre entrées, filtres d'entrée de canal et tensions d'alimentation interne.
Les stocks disponibles
- Les produits de base doivent être présentés dans une quantité suffisante pour que la substance puisse être utilisée.
- Les produits de base doivent être présentés dans une quantité suffisante pour que la substance puisse être utilisée.
- MPC4 200-510-071-113 Les résultats
- Les produits de la catégorie 1 ne sont pas soumis à la présente directive.
- Les produits de l'annexe II doivent être présentés à l'assemblage.
- Les produits de la catégorie 1 ne sont pas soumis à un contrôle de qualité.
- Le numéro 133442-01
- Pour les appareils électroniques
- 106M1081-01
- Les produits de l'Union sont soumis à des conditions particulières
- Les produits de la catégorie 1 doivent être présentés dans la catégorie 1
- 9907-147
Exigences relatives à l'installation
- Installation professionnelle requise pour des performances et une sécurité optimales
- Assurez-vous d'un montage adéquat et d'une ventilation adéquate
- Respecter toutes les normes de sécurité électrique applicables
