La carte mère GE DS200UCIAG1ACC UC2000 avec une largeur de 100 mm, un poids de 2 kg et une garantie d'un an pour les systèmes de commande de conduite

GE DS200UCIAG1ACC UC2000 Carte mère

Description du produit :

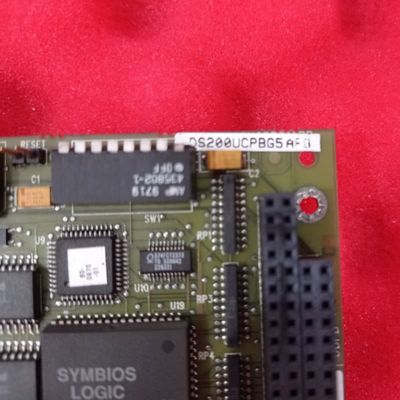

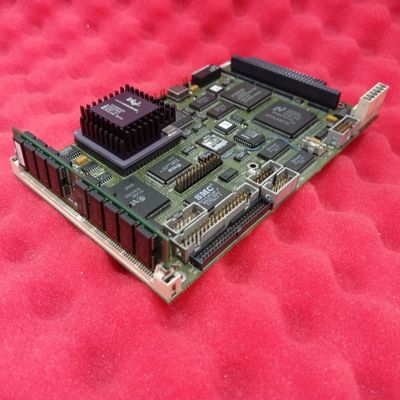

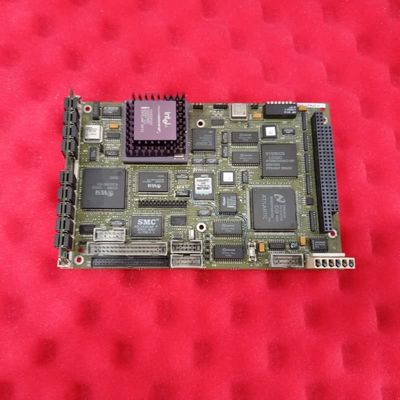

Le GE DS200UCIAG1ACC est une carte mère UC2000 essentielle pour le système de contrôle de commande de GE, située exclusivement sur le cœur R du système. En tant que carte de câblage imprimée principale de la gamme UC2000, elle agit comme un hub central pour l'intégration des sous-composants clés : elle fournit des connecteurs pour le montage de la carte fille UCPB CPU, de la carte pilote PANA ARCNET sans LAN, de jusqu'à deux cartes GENI et d'un disque dur PDAD. Au-delà de l'intégration physique, elle utilise un microprocesseur 196 intégré pour traduire les signaux de pression du collecteur de carburant de la carte TCSA, puis transmet ces signaux traités à la carte UCPB pour une utilisation dans le logiciel de séquence de contrôle du système, reliant les données des capteurs à la logique opérationnelle.

Principales caractéristiques :
Intégration des composants centraux :Son rôle principal est de permettre l'assemblage modulaire du système UC2000 : il héberge des connecteurs pour le CPU UCPB (le cœur de traitement du système), le pilote ARCNET pour la communication réseau, les cartes GENI pour les E/S étendues et le disque dur PDAD pour le stockage des données. Ce montage centralisé élimine le câblage disjoint, rationalisant l'architecture du système et simplifiant la maintenance.

Traitement du signal intégré :Le microprocesseur 196 intégré est dédié à la traduction des signaux de pression du collecteur de carburant de la carte TCSA. Ce traitement embarqué garantit que les signaux sont formatés correctement pour la carte UCPB, réduisant la latence dans l'exécution de la séquence de contrôle et améliorant la précision des opérations de turbine/commande liées au carburant, ce qui est essentiel pour maintenir l'efficacité et la sécurité.

Matériel minimal et axé sur l'objectif :Il comprend uniquement le matériel essentiel pour la fonctionnalité et les diagnostics : 1 cavalier (JP1) réservé aux tests en usine, 2 points de test de diagnostic (TP1, TP2) utilisés selon les spécifications du processus et des LED (DNI) dont l'état est défini par le logiciel du processus. Il est également équipé d'un connecteur de ventilateur (P14) qui fournit une alimentation de 5 V au ventilateur de la carte fille UCPB en option, prenant en charge la gestion thermique du processeur.

Procédure de remplacement structurée :La sécurité et la précision sont prioritaires lors de son remplacement : les utilisateurs doivent mettre l'appareil hors tension, ouvrir la porte via la vis moletée supérieure centrale et déconnecter d'abord les cartes filles/connecteurs microGENI. Les commutateurs et les potentiomètres de la nouvelle carte doivent correspondre aux paramètres de l'ancienne ; les cartes filles sont doucement retirées pour protéger les broches UCIA, et le remontage s'aligne sur six entretoises en plastique pour un positionnement sûr, minimisant les risques de dommages et garantissant la fonctionnalité après le remplacement.

Conception spécifique au cœur R :Conçu sur mesure pour le cœur R du système, il garantit une compatibilité optimale avec les voies d'alimentation et de signal du cœur. Cette conception dédiée évite les problèmes de compatibilité courants avec les cartes mères génériques, renforçant la fiabilité du système de contrôle de commande dans les applications industrielles telles que les opérations de turbine ou de commande à usage intensif.
