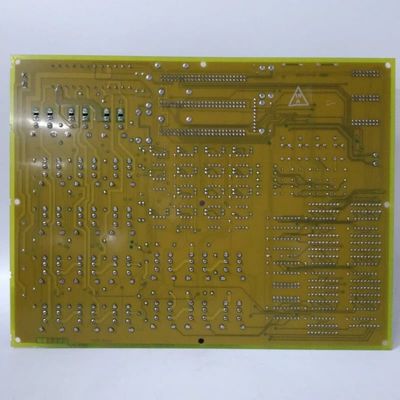

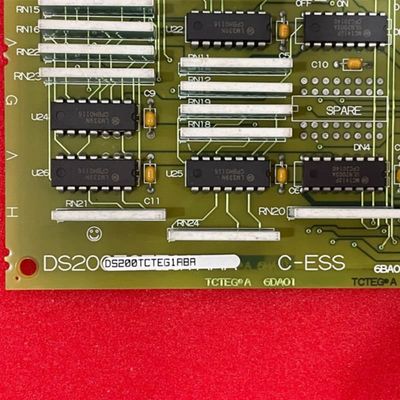

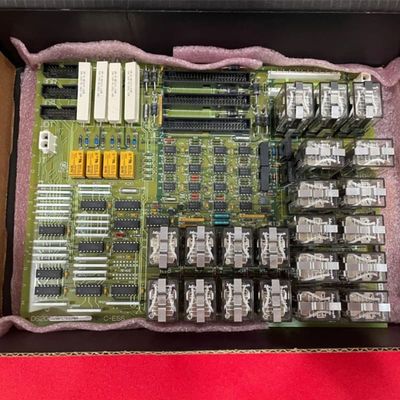

Module de déclenchement GE DS200TCTEG1ABA TC2000 avec 20 relais enfichables, 3 connecteurs à 50 broches et 2 connecteurs à 12 broches pour le contrôle de turbine Mark V

GE DS200TCTEG1ABA Module de déclenchement TC2000

Description du produit :

Le GE DS200TCTEG1ABA est une carte de déclenchement TC2000 conçue pour le système de contrôle de turbine Mark V – la série recherchée de GE qui exploite la technologie Speedtronic brevetée. En tant que variante améliorée de la carte mère DS200TCTEG1, elle intègre trois révisions clés (fonctionnelle principale classée A, fonctionnelle secondaire classée B, illustration classée A) qui améliorent ses performances et sa compatibilité au sein des systèmes Mark V. Servant de composant de sécurité essentiel pour le contrôle de la turbine, elle intègre du matériel adapté aux fonctionnalités liées au déclenchement, ce qui la rend indispensable pour maintenir la sécurité opérationnelle dans les configurations de turbines industrielles.

Principales caractéristiques :
Configuration matérielle spécialisée :Elle est dotée d'un matériel essentiel pour la fonctionnalité de déclenchement : 20 relais enfichables, 3 connecteurs à 50 broches (JLY, JLX, JLZ) et 2 connecteurs à 12 broches (JN, JM) pour une interface transparente avec d'autres composants Mark V. Elle comprend également des pièces de limitation de tension – condensateurs, transistors, résistances, circuits intégrés qui stabilisent le fonctionnement, assurant une transmission constante du signal de déclenchement.

Exigences critiques en matière de gestion thermique :En raison des relais émettant de la chaleur, des mesures de refroidissement strictes sont obligatoires : l'air frais doit entrer par les orifices inférieurs, passer sur les composants et sortir par les orifices supérieurs. Les utilisateurs doivent vérifier que l'équipement/les parois environnants ne surchauffent pas l'entraînement, s'assurer que les câbles (en particulier les grands rubans) ne bloquent pas le flux d'air et utiliser des ventilateurs fonctionnels si nécessaire. Un mauvais refroidissement risque d'entraîner une défaillance des composants, ce qui souligne sa sensibilité thermique.

Numérotation informative des produits :Le numéro de pièce DS200TCTEG1ABA code les principaux détails matériels : balise de la série DS200, abréviation fonctionnelle « TCTE », revêtement de carte de circuit imprimé standard, classification du groupe un et les trois révisions spécifiques. Cela sert de référence fiable pour les spécifications lorsque les données manuelles sont limitées.

Rôle axé sur la sécurité dans le contrôle des turbines :En tant que carte de déclenchement TC2000, elle joue un rôle essentiel dans la sécurité des turbines en gérant les signaux liés au déclenchement. Son matériel – relais, connecteurs et révisions – est optimisé pour garantir des réponses de déclenchement précises et en temps opportun – protégeant les turbines contre les conditions de fonctionnement dangereuses, ce qui correspond à l'accent mis par le système Mark V sur la sécurité et la fiabilité industrielles.
