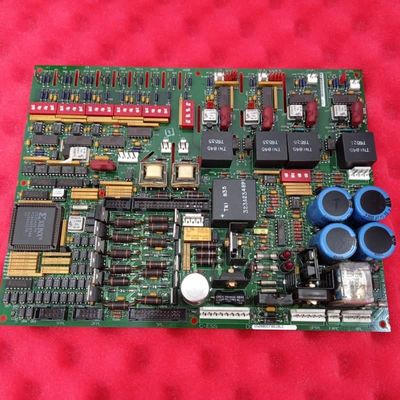

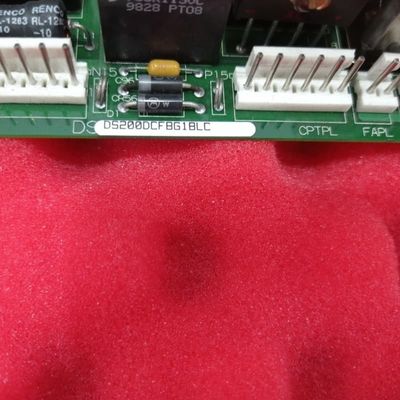

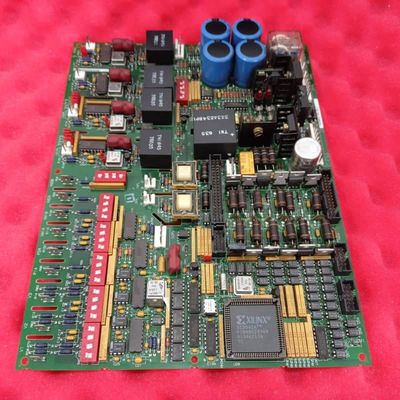

GE DS200DCFBG1B Carte de rétroaction d'alimentation CC avec circuits intégrés de distribution d'alimentation à double rôle et surveillance des signaux pour le contrôle de turbine Mark V

Le tableau de rétroaction de l'alimentation en courant continu Mark V

Description du produit:

Le GELes mesures de contrôle doivent être appliquées conformément à l'annexe I.est une carte de rétroaction d'alimentation multifonctionnelle, doublement classée dans la série de cartes Mark V et un composant essentiel pour les applications d'entraînement IGBT.Il tire une puissance d'entrée de 38 VAC/115 VAC du transformateur de puissance de commande (CPT) pour fournir deux sorties de cœur: puissance au niveau de contrôle pour l'électronique de propulsion de la turbine et 115 VAC pour les ventilateurs du boîtier.et un diagnostic robuste, ce qui en fait une plaque tournante centrale pour la Mark V et la fiabilité du système d'entraînement.

Principales caractéristiques:
Distribution d'énergie à double rôle et compatibilité avec un système large
Conçu à la fois pour les systèmes de turbines Mark V et les principaux entraînements IGBT, il s'adapte à divers besoins industriels tout en assurant des performances constantes.Il fournit la puissance de niveau de contrôle et la puissance du ventilateur de l'enceinte pour la gestion thermiqueEn particulier, les systèmes EX2000 utilisent la carte différemment des autres entraînements, soulignant sa conception flexible pour répondre aux exigences d'application uniques.

Circuits intégrés pour la gestion de l'alimentation et du signal
Les "systèmes de commande" sont des systèmes de commande de commande de commande.
Circuits d'alimentation du champ moteur et circuits de conduite du générateur SCR permettant l'actionnement du moteur;Circuits de surveillance du courant/tension de l'armature, du courant du champ moteur,Paramètres opérationnels critiques de suivi du courant de ligne et de courant alternatif.
Ces circuits fonctionnent en tandem pour assurer la stabilité de l'alimentation et la visibilité du signal en temps réel, ce qui est fondamental pour un contrôle sûr de la turbine/du moteur.

Communication ciblée avec les conseils de contrôle
Il permet une communication transparente avec les conseils de contrôle SDCC/LDCC par l'intermédiaire de deux mécanismes clés:
Les circuits d'amplificateurs transmettent une rétroaction analogique de la tension du moteur, avec l'interrupteur DIP SW6 permettant une mise à l'échelle active/une modification de cette rétroaction afin de l'aligner sur les exigences de la carte de commande;
Un oscillateur à tension contrôlée (VCO) convertit les tensions d'entrée en signaux de fréquence, envoyés aux cartes de commande via le connecteur 1PL, garantissant un transfert de données précis et à faible latence pour une régulation en temps réel.

Connectivité complète
Il dispose de 27 connecteurs au total - 18 de type prise, 9 de type couteau pour une interface transparente avec les autres produits de la série Mark V.Cette connectivité étendue assure un transfert fiable de puissance et de signal à travers le système turbine/entraînement, réduisant la complexité de l'intégration et renforçant la cohésion globale du système.
