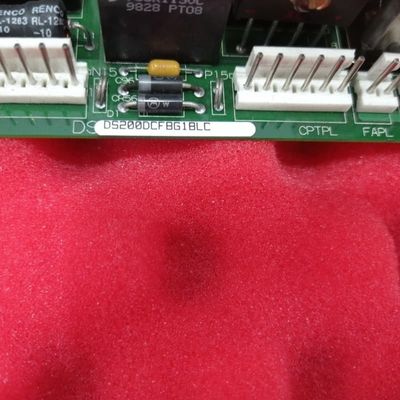

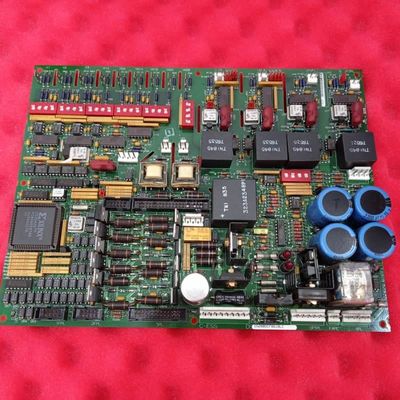

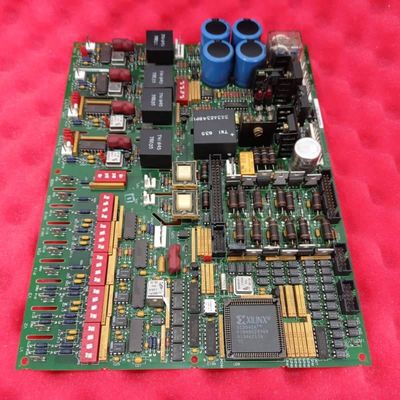

GE DS200DCFBG1B DC DC Alimentation Board Board pour la série Mark V avec commutateur DIP SW6 et 12 cavaliers

Carte de rétroaction d'alimentation CC GE DS200DCFBG1B

Description du produit :

Le GE DS200DCFBG1B est une carte d'alimentation dédiée pour la série Mark V, conçue pour prendre en charge divers systèmes de turbines, notamment AC2000, CB2000, DC2000, FC2000, ME2000 et EX2000. Son rôle principal est de fournir deux types d'alimentation essentiels : l'alimentation au niveau du contrôle pour la logique du système et l'alimentation du ventilateur du boîtier pour la gestion thermique, assurant ainsi le fonctionnement stable des entraînements de turbine. Au-delà de la fourniture d'énergie, elle intègre des circuits pour le contrôle du moteur et la commande du générateur SCR, tout en permettant la communication avec les cartes de contrôle SDCC/LDCC, ce qui en fait un hub multifonctionnel pour la gestion de l'alimentation et des signaux Mark V.

Principales caractéristiques :
Compatibilité système étendue et fourniture d'énergie spécialisée

Elle fonctionne sur six principaux systèmes de turbines, avec des fonctionnalités adaptées pour EX2000. Contrairement aux alimentations de base, elle divise la sortie en alimentation au niveau du contrôle pour l'électronique sensible et en alimentation du ventilateur du boîtier pour la dissipation thermique, répondant ainsi aux deux besoins critiques du fonctionnement de la turbine. Cette polyvalence élimine le besoin de plusieurs composants d'alimentation discrets.

Circuits intégrés et communication ciblée

Elle abrite une gamme complète de circuits : alimentations au niveau du contrôle, circuits de courant de champ/d'induit du moteur, surveillance du courant de ligne CA et circuits de commande du générateur SCR. Pour la communication avec les cartes SDCC/LDCC, elle utilise un oscillateur commandé en tension pour convertir les tensions d'entrée en signaux de fréquence envoyés via un connecteur 1PL et des circuits d'amplification pour la rétroaction de tension. Le commutateur DIP SW6 permet aux utilisateurs de mettre activement à l'échelle la rétroaction de tension du moteur, assurant ainsi un alignement précis du signal avec les cartes de contrôle.

Configuration flexible et diagnostics clairs

La personnalisation est activée via 12 cavaliers (JP) pour les options du système et 7 commutateurs DIP (SW) pour un réglage fin. Les diagnostics sont simplifiés avec trois indicateurs : deux LED rouges (CR51 pour le régulateur CC FU2, CR55 pour le régulateur CC FU3) et une lampe au néon (LT1 pour l'état de la ligne CA FU1), fournissant des alertes visuelles instantanées en cas de problèmes de fusible/régulateur. Cinq points de test permettent en outre une surveillance directe des tensions, des valeurs de signal et de l'état ACCT, ce qui simplifie le dépannage.

Protection et connectivité robustes

Trois fusibles de protection intégrés empêchent les interruptions d'alimentation dues à des défauts tels que les surintensités, protégeant à la fois la carte et les composants de la turbine connectés. Elle comprend également 27 connecteurs au total (18 de type fiche, 9 de type broche) pour une interface transparente avec d'autres produits de la série Mark V, assurant un transfert fiable des signaux et de l'alimentation dans le système de contrôle de la turbine.
