Commutateur Ethernet industriel GE IS420ESWAH3A avec 8 ports 10/100BASE-TX, mémoire tampon de 256 Ko et 4 000 adresses MAC pour les systèmes Mark VIe

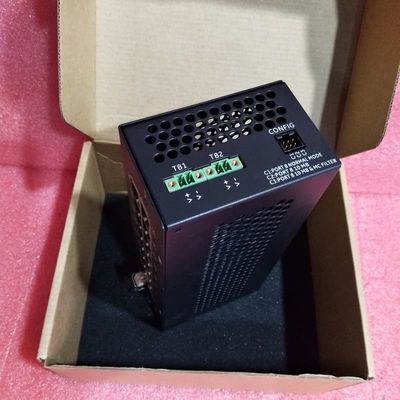

Le IS420ESWAH3A est un commutateur Ethernet IONet développé par General Electric (GE) pour son système de contrôle de turbine à gaz Speedtronic Mark VIe. Conçu pour les environnements industriels et dangereux exigeants, ce commutateur certifié Achilles utilise la technologie Fieldbus actuelle pour répondre aux normes de fiabilité strictes NERC Version 5 Critical Infrastructure Protection.

Principales caractéristiques :

Configuration et performances des ports : Le commutateur est équipé de huit ports cuivre 10/100BASE-TX avec négociation automatique et détection automatique HP-MDIX pour une installation simplifiée. Il comprend également un port de liaison montante 100 Mbps FX. Pour une gestion efficace des données, il intègre une mémoire tampon de 256 Ko et prend en charge jusqu'à 4K adresses de contrôle d'accès au support (MAC).

Haute fiabilité et robustesse : Conçu pour les applications de contrôle critiques, le commutateur affiche un temps moyen entre les pannes (MTBF) exceptionnel de plus de 4 millions d'heures à 35°C. Il est protégé par un revêtement conforme pour la résistance à la corrosion et est conçu pour fonctionner de manière fiable sur une large plage de températures de -30°C à 65°C et une humidité de 5 % à 95 % sans condensation. Sa construction répond aux normes sismiques et de vibration, y compris le Universal Building Code (UBC).

Installation et alimentation : Offrant des options de montage flexibles, le boîtier peut être monté sur panneau ou sur rail DIN, ce dernier assurant la conformité aux exigences de vibration et de choc. Il prend en charge deux entrées d'alimentation redondantes, à diodes OR (18-36 V CC) pour une disponibilité accrue du système et est refroidi par convection.

Diagnostics avancés et contrôle de flux : Chaque port est équipé de LED bicolores qui fournissent des diagnostics clairs et en temps réel pour la présence de liaison, l'activité, l'état duplex (complet/semi-duplex) et la vitesse (10/100 Mbps). Pour maintenir les performances du réseau, le commutateur prend en charge le contrôle de flux basé sur IEEE ; il peut recevoir et honorer les trames de pause et ne les transmettra que si un port nécessite une gestion de la congestion.

Conformité aux protocoles et synchronisation de précision : Le commutateur est conforme aux normes IEEE 802.3, 802.3u et 802.3x. Une caractéristique essentielle pour les systèmes de contrôle en temps réel est sa prise en charge du protocole de synchronisation de précision IEEE 1588, qui permet la synchronisation du trafic de paquets dans une fenêtre étroite de 1 microseconde, garantissant un fonctionnement déterministe et synchronisé du système.
