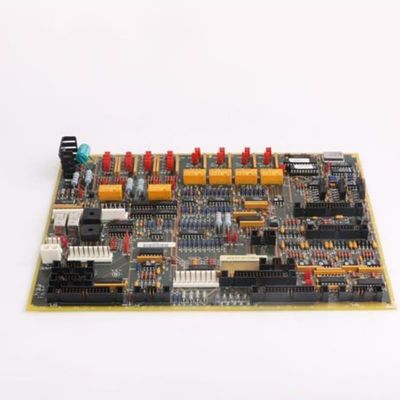

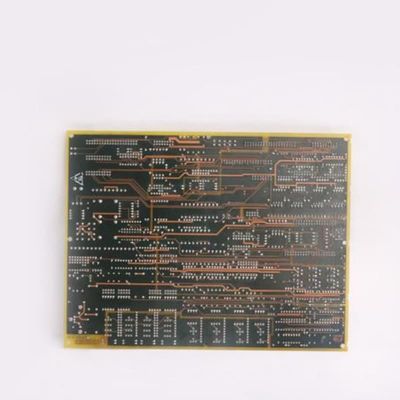

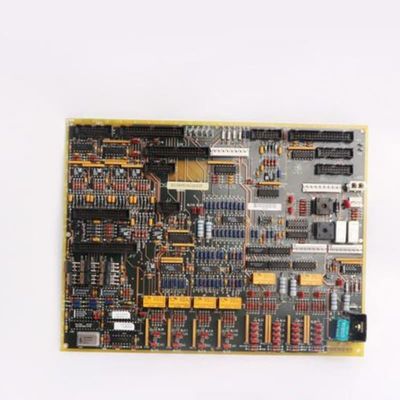

GE DS200TCQCG1BJF Analogue IO Expander Board avec une hauteur de 200 mm, une largeur de 100 mm et un poids de 2 kg pour le contrôle de la turbine

Le GE DS200TCQCG1BJF est une carte d'extension d'E/S analogiques (TCQC) faisant partie intégrante de la série Mark V LM du système de contrôle Speedtronic de GE. Elle améliore la capacité du système à traiter des signaux analogiques supplémentaires provenant des cartes de bornes centrales d'E/S, en gérant la mise à l'échelle, le conditionnement et la distribution de données critiques pour le fonctionnement de la turbine. Les fonctions clés incluent la fourniture d'excitation pour les LVDT/LVDR, la terminaison des connexions IONET et le traitement des signaux de transducteur de mégawatts, en les mettant à l'échelle avant la transmission à la carte STCA via le connecteur 19PL. Elle conditionne également les entrées de taux d'impulsion et échange des signaux de générateur/ligne avec la carte STCA via le connecteur JE, ce qui est essentiel pour un contrôle transparent de la turbine.

Principales caractéristiques :
Traitement et distribution complets des signaux
La carte excelle dans la gestion de divers signaux analogiques, elle met à l'échelle et conditionne les entrées du transducteur de mégawatts, les signaux de taux d'impulsion et les données du générateur/de la ligne. Elle achemine les signaux traités vers des composants critiques, en envoyant les données de vitesse/débit de l'arbre à la carte TCQA via JE et les signaux de mégawatts à la carte STCA via 19PL. De plus, elle fournit une excitation pour les LVDT/LVDR, assurant une détection précise de la position, essentielle pour l'actionnement de la turbine.

Circuits de commande des servovalves
Des circuits dédiés gèrent la régulation des servovalves, des cavaliers mettent à l'échelle le courant de la carte TCQA vers les vannes de position, avec une rétroaction de référence et des plages de courant définies via le matériel. La carte intègre des relais de serrage de servo appliquant un courant positif aux vannes et des relais suicides mettant les signaux à la terre pour laisser les vannes dériver vers des positions de polarisation. Les relais suicides s'activent via des signaux du CSP acheminés via la carte TCQA, assurant un fonctionnement sûr et contrôlé des vannes en cas de défaut.

Intégration IONET et compatibilité système
Elle héberge la terminaison IONET pour des cœurs spécifiques lorsque l'option 21> est installée, améliorant la communication au sein du système Speedtronic. Ses connecteurs standardisés assurent une interaction transparente avec les cartes STCA et TCQA, maintenant l'intégrité du signal à travers l'architecture de contrôle. Cette intégration est essentielle pour synchroniser les sous-systèmes de la turbine, des capteurs aux actionneurs.

Adaptée aux besoins spécifiques des turbines
