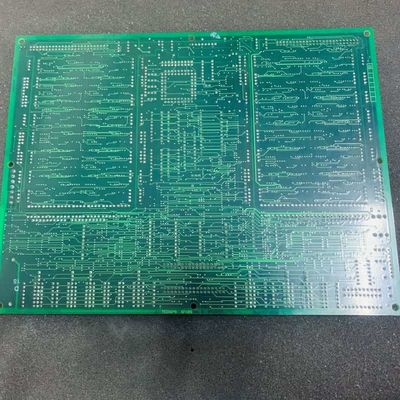

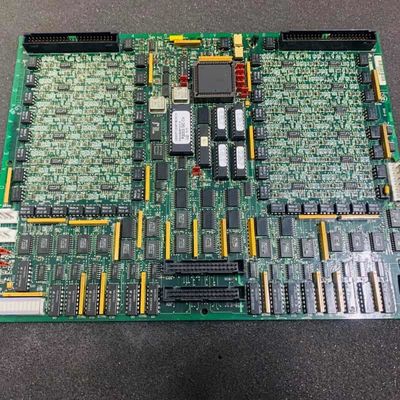

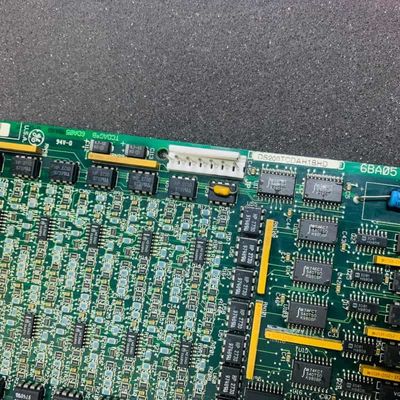

GE DS200TCDAG1B Tableau d'entrée/sortie numérique de 200 mm de hauteur, 100 mm de largeur et 2 kg de poids pour la commande de turbine Mark V

GE DS200TCDAG1B DS200TCDAG1BCB CARTE D'ENTRÉE/SORTIE NUMÉRIQUE Mark V Turbine Control

Détails du produit :

Le GE DS200TCDAG1B est une carte d'E/S numérique conçue exclusivement pour le système de contrôle de turbine Mark V de GE—une série héritée utilisée pour gérer les entraînements automatisés de turbines éoliennes, à gaz et à vapeur, et l'une des dernières gammes GE Mark à intégrer la technologie de contrôle Speedtronic brevetée.

Fonctionnellement, elle traite divers signaux analogiques : entrées/sorties 4-20 mA via JBB/JAA, avec courant chutant à travers des résistances de charge pour la lecture de tension, entrées RTD via JCC/JDD, fournissant une excitation et mesurant la résistance dépendante de la température, entrées de thermocouple via JAR/S/T, utilisant la compensation de soudure froide de TBQA pour calculer la température réelle, et signaux de tension/courant d'arbre de turbine via JBB. Tous les signaux conditionnés sont envoyés au moteur d'E/S via le connecteur 3PL, avec la configuration logicielle des types de thermocouple, les paramètres RTD gérés via l'éditeur de configuration d'E/S de l'IHM.

Principales caractéristiques :
Gestion complète des signaux analogiques :Agit comme un hub central pour les signaux 4-20 mA, les RTD, les thermocouples et la tension/le courant de l'arbre—mise à l'échelle, conditionnement et transmission des données au moteur d'E/S, essentiel pour la surveillance et le contrôle des performances de la turbine. Il affine les signaux bruts pour éliminer le bruit, garantissant des données précises qui guident les ajustements en temps réel comme le débit de carburant ou les ajustements du système de refroidissement.

PROM amovibles et sensibles aux décharges électrostatiques :Les modules PROM amovibles stockent le micrologiciel ; les échanger avec une protection ESD comme des bracelets assure que les cartes de remplacement correspondent à la fonctionnalité d'origine en conservant des instructions identiques. Cela évite de reconfigurer le micrologiciel, réduisant le temps de maintenance et garantissant une logique de traitement du signal cohérente après le remplacement.

 Matériel et logiciel configurables :Trois cavaliers (J1/JP2/JP3) gèrent les ajustements matériels, tandis que les paramètres logiciels personnalisent les types de thermocouple/RTD et les paramètres de signal—s'adaptant aux divers besoins des turbines. J1 gère les ports RS232, JP2 aide aux tests et le logiciel s'ajuste pour correspondre aux configurations de capteurs spécifiques à la turbine de manière transparente.

 Interfaçage de composants dédié :Neuf connecteurs (huit fonctionnels, un vestigial) se connectent aux cartes Mark V clés (TCPS, CTBA, TBCA, TBQA) pour un transfert transparent de l'alimentation, des données et des signaux de diagnostic, éliminant les risques de diaphonie. Le rôle spécifique de chaque connecteur garantit que les signaux atteignent les cibles sans interférence, améliorant la stabilité du système.

Conception axée sur les tests :Les cavaliers (JP2/JP3) et les connecteurs spécialisés prennent en charge les tests en usine et la maintenance, simplifiant le dépannage tout en garantissant une fiabilité de fonctionnement normative. JP2 désactive les oscillateurs pour des tests sûrs, et les connecteurs permettent aux techniciens d'accéder facilement aux signaux pour diagnostiquer rapidement les problèmes.
