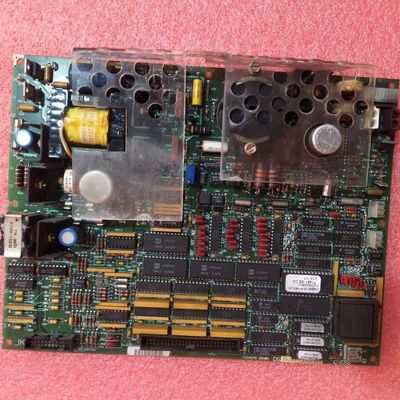

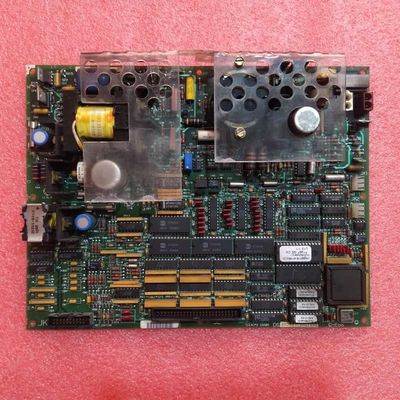

GE DS215TCEAG1BZZ01A Planche de survitesse d'urgence avec surveillance critique de la sécurité des turbines 2 kg de poids et garantie d'un an

GE DS215TCEAG1BZZ01A(DS200TCEAG1B DS200TCEAG1BNE) Carte de survitesse d'urgence

Détails du produit :

Le GE DS215TCEAG1BZZ01A est une carte de survitesse d'urgence spécialisée conçue pour le système de contrôle de turbine Mark V de GE — une plateforme intégrée à la technologie Speedtronic utilisée pour contrôler les entraînements de turbines éoliennes, à vapeur et à gaz. En tant que variante révisée de la carte mère d'origine DS215TCEAG1BZZ01A (incorporant une seule révision fonctionnelle classée B), son rôle principal est de surveiller le variateur Mark V pour les défauts critiques : conditions de survitesse et défaillances de détection de flamme. Elle déclenche des arrêts du variateur lorsque ces risques sont détectés, protégeant ainsi le fonctionnement de la turbine et l'intégrité de l'équipement.

En termes de matériel, elle comprend un microprocesseur, plusieurs modules PROM pour le stockage du micrologiciel, 3 fusibles pour la protection contre les surintensités, 30 cavaliers pour la configuration et une paire de connecteurs baïonnette mâles pour une interconnexion sécurisée avec d'autres cartes de variateur — le retrait nécessite de maintenir la carte stable pour éviter de la plier. Elle comprend également des circuits intégrés spécialisés : circuits de détection de flamme TCEA, circuit de survitesse de turbine et circuit de synchronisation automatique — tous prenant en charge ses fonctions de surveillance des défauts. Les principaux connecteurs comprennent J7 (distribution d'alimentation principale PD), JK (signaux de la carte TCEB), JL (signaux de déclenchement de la carte TCTG), JW (signaux de détection de flamme TCEB) et JX1/JX2 (IONET en série). Un revêtement protecteur épais de circuit imprimé protège son matériel, tandis que la configuration logicielle repose sur l'éditeur de configuration d'E/S standard de la série Mark V.

Principales caractéristiques :

Surveillance de la sécurité critique de la turbine :Dédiée à la détection des conditions de déclenchement de survitesse et de détection de flamme, initiant des arrêts de variateur en temps opportun pour éviter d'endommager l'équipement ou les risques pour la sécurité — au cœur de la sécurité opérationnelle de la turbine. Elle agit comme une première ligne de défense, garantissant que les risques sont traités avant de dégénérer en défaillances coûteuses.

Circuits de détection de défauts spécialisés :Intègre les circuits de détection de flamme TCEA, de survitesse de turbine et de synchronisation automatique, chacun étant conçu pour surveiller des paramètres spécifiques à haut risque et assurer une réponse rapide aux défauts. Ces circuits fonctionnent en tandem pour couvrir de multiples scénarios critiques pour la sécurité.

Conception de connecteur à baïonnette sécurisée :Les connecteurs à baïonnette mâles permettent une interconnexion stable avec d'autres cartes de variateur ; les consignes de retrait (maintenir la carte stable) empêchent les dommages physiques pendant la maintenance. Cette conception équilibre une forte connectivité avec une facilité d'entretien en toute sécurité.

Matériel configurable et composants protégés :30 cavaliers permettent une personnalisation pour les besoins spécifiques de la turbine ; 3 fusibles protègent contre les surintensités, et un revêtement épais de circuit imprimé protège le matériel contre les contraintes environnementales ou l'usure. Ces caractéristiques augmentent l'adaptabilité et prolongent la durée de vie de la carte.

Interfaçage de connecteur ciblé :Plusieurs connecteurs dédiés (J7, JK, JL, JW, JX1/JX2) se connectent aux principaux composants Mark V (cartes PD Core, TCEB, TCTG, IONET), permettant une alimentation, un signal et un transfert de commande de déclenchement fiables pour une réponse coordonnée aux défauts. Cela garantit une collaboration transparente du système de sécurité.
