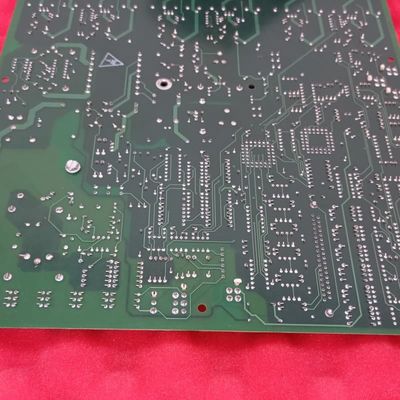

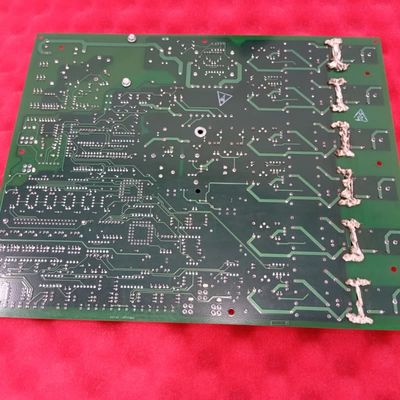

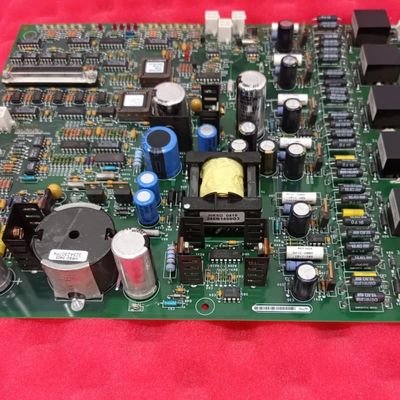

GE DS200TBQCG1A Module d'arrêt de milliampère d'entrée analogique de 2 kg de poids et garantie d'un an pour le contrôle de la turbine

GE DS200TBQCG1A DS200TBQCG1ABB Module de terminaison d'entrée/sortie milliampère d'entrée analogique

Détails du produit :

Le DS200TBQCG1A DS200TBQCG1ABB est un module de terminaison d'entrée/sortie milliampère d'entrée analogique pour le système de contrôle de turbine Mark V de General Electric. Fonctionnant comme une interface de signal critique dans les cœurs de contrôle R1, R2 et R3, son rôle principal est de gérer la connexion et le conditionnement des signaux analogiques entre les appareils de terrain et les cartes de traitement TCQA du système. Il s'agit d'une version révisée de la carte DS200TBQCG1 d'origine, offrant une configurabilité améliorée pour une intégration précise dans les ensembles de contrôle de turbine à gaz, à vapeur ou éolienne.

Principales caractéristiques :
Gestion des signaux à double fonction :Ce module agit comme une plaque tournante centrale pour les signaux d'entrée et de sortie. Il gère spécifiquement les entrées de contrôle critiques de 4 à 20 mA et les entrées de capteur de position LVDT/R, tout en gérant également les courants de sortie analogiques configurables pour la rétroaction et les boucles de contrôle au sein du système de turbine.

Sorties configurables par matériel :La plage de courant de sortie de la carte (20 mA ou 200 mA) est définie via des cavaliers physiques, offrant une flexibilité essentielle pour répondre aux exigences spécifiques de l'application. Cette configuration matérielle garantit un fonctionnement fiable sans dépendances logicielles.

Interface de terminaison haute densité :Il est équipé de deux blocs de jonction robustes, chacun contenant 83 bornes pour la connexion des fils de signal. Cette conception haute densité facilite la gestion d'un grand nombre de signaux analogiques dans un facteur de forme compact.

Architecture de connecteur dédiée :Les connecteurs clés comme JBR pour les signaux de 4 à 20 mA et JFR pour les signaux de position LVDT/R créent une liaison dédiée et fiable vers les cartes de traitement TCQA. D'autres connecteurs (JBS/T, JFS/T, TEST) sont généralement réservés à l'utilisation en usine ou à une extension future.

Configuration sélective des cavaliers :Dotée de 15 cavaliers, la carte permet au personnel de service de modifier son comportement opérationnel pour correspondre aux exigences exactes du lecteur. Il est essentiel que ces paramètres de cavalier sur une carte de remplacement correspondent à ceux de l'unité défectueuse pour garantir des performances système constantes.
