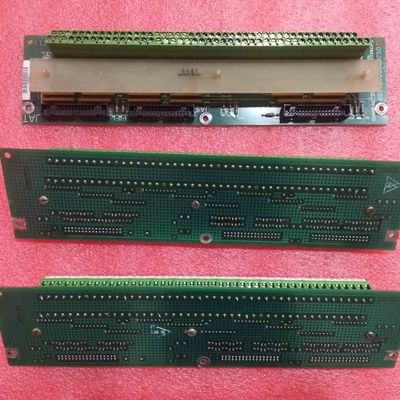

GE DS200TBQCG1AAA Module analogique de terminaison d'entrée/sortie avec entrées de commande de 4 à 20 mA Hauteur 200 mm et largeur 100 mm pour le système de commande de turbine Mark V

Module d'arrêt d'entrée/sortie par analogue

Détails du produit:

LeLa valeur de l'échantillon doit être la même que celle de l'échantillon.est un module d'arrêt d'entrée/sortie par milliampère d'entrée/sortie analogique pour le système de commande de turbine Mark V de General Electric. Fonctionnant comme une interface de signal critique dans les noyaux de commande R1, R2 et R3,son rôle principal est de gérer la connexion et le conditionnement des signaux analogiques entre les dispositifs de terrain et les cartes de traitement TCQA du systèmeIl s'agit d'une version révisée de la carte DS200TBQCG1 d'origine, offrant une configuration améliorée pour une intégration précise dans les ensembles de commande de turbines à gaz, à vapeur ou éoliennes.

Principales caractéristiques:
Gestion du signal à double fonction:Ce module agit comme une plaque tournante centrale pour les signaux d'entrée et de sortie. Il gère spécifiquement les entrées critiques de commande de 4 à 20 mA et les entrées du capteur de position LVDT/R,tout en gérant des courants de sortie analogiques configurables pour les boucles de rétroaction et de contrôle dans le système de turbine.

Les sorties configurables par matériel:La plage de courant de sortie de la carte (20 mA ou 200 mA) est réglée via des jumpers physiques, ce qui offre une flexibilité essentielle pour répondre aux exigences spécifiques de l'application.Cette configuration basée sur le matériel assure un fonctionnement fiable sans dépendances logicielles.

Interface de terminaison à haute densité:Il est équipé de deux terminaux robustes, chacun contenant 83 bornes pour connecter les fils de signal.Cette conception à haute densité facilite la gestion d'un grand nombre de signaux analogiques dans un facteur de forme compact.

Architecture dédiée des connecteurs:Les connecteurs clés tels que JBR pour les signaux 4-20 mA et JFR pour les signaux de position LVDT/R créent un lien dédié et fiable avec les cartes de traitement TCQA.TEST) sont généralement réservés à l'usine ou à une expansion future..

Configuration du sauteur sélectif:Composé de 15 jumpers, le tableau permet au personnel de service de modifier son comportement opérationnel pour correspondre aux exigences exactes de conduite.Il est essentiel que ces réglages de jumper sur une carte de remplacement correspondent à ceux de l'unité défectueuse pour assurer des performances du système cohérente.
