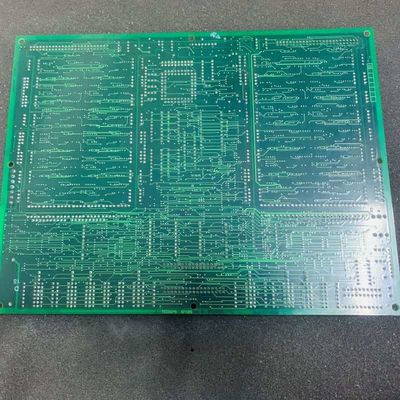

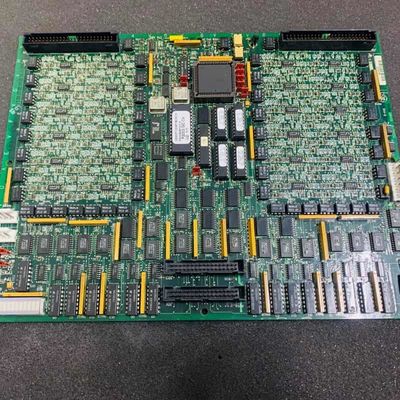

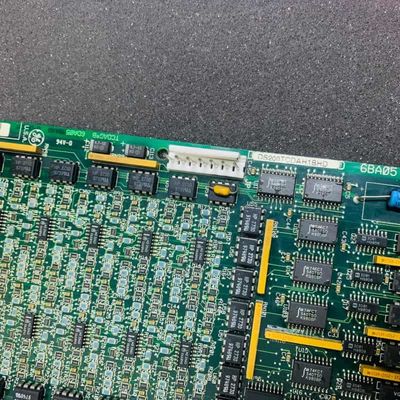

GE DS200TCDAH1BHD carte d'entrée/sortie numérique avec traitement complet du signal analogique 2 kg de poids et garantie d'un an pour le contrôle de la turbine Mark V

GE DS200TCDAH1BHD DS200TCDAH1B Carte d'E/S Numériques

Détails du produit :

Le GE DS200TCDAH1B est une carte d'E/S numériques conçue exclusivement pour le système de contrôle de turbine Mark V de GE, une série héritée utilisée pour gérer les entraînements automatisés de turbines éoliennes, à gaz et à vapeur, et l'une des dernières gammes GE Mark à intégrer la technologie de contrôle Speedtronic brevetée.

Fonctionnellement, elle traite divers signaux analogiques : entrées/sorties 4-20 mA via JBB/JAA, avec courant chutant à travers des résistances de charge pour la lecture de tension, entrées RTD via JCC/JDD, fournissant une excitation et mesurant la résistance dépendante de la température, entrées de thermocouple via JAR/S/T, utilisant la compensation de soudure froide de TBQA pour calculer la température réelle, et signaux de tension/courant d'arbre de turbine via JBB. Tous les signaux conditionnés sont envoyés au moteur d'E/S via le connecteur 3PL, avec la configuration logicielle des types de thermocouple, les paramètres RTD gérés via l'éditeur de configuration d'E/S de l'IHM.

Principales caractéristiques :
Gestion complète des signaux analogiques :Agit comme un hub central pour les signaux 4-20 mA, les RTD, les thermocouples et la tension/le courant de l'arbre, mettant à l'échelle, conditionnant et transmettant les données au moteur d'E/S, ce qui est essentiel pour la surveillance et le contrôle des performances de la turbine. Elle affine les signaux bruts pour éliminer le bruit, garantissant des données précises qui guident les ajustements en temps réel comme le débit de carburant ou les ajustements du système de refroidissement.

PROMs amovibles et sensibles aux décharges électrostatiques :Les modules PROM amovibles stockent le micrologiciel ; les échanger avec une protection ESD comme des bracelets antistatiques garantit que les cartes de remplacement correspondent à la fonctionnalité d'origine en conservant des instructions identiques. Cela évite de reconfigurer le micrologiciel, réduisant le temps de maintenance et garantissant une logique de traitement du signal cohérente après le remplacement.

 Matériel et logiciel configurables :Trois cavaliers (J1/JP2/JP3) gèrent les ajustements matériels, tandis que les paramètres logiciels personnalisent les types de thermocouple/RTD et les paramètres de signal, s'adaptant aux divers besoins de la turbine. J1 gère les ports RS232, JP2 aide aux tests et le logiciel s'ajuste pour correspondre aux configurations de capteurs spécifiques à la turbine de manière transparente.

Interface de composants dédiée :Neuf connecteurs (huit fonctionnels, un vestigial) se connectent aux cartes Mark V clés (TCPS, CTBA, TBCA, TBQA) pour un transfert transparent de l'alimentation, des données et des signaux de diagnostic, éliminant les risques de diaphonie. Le rôle spécifique de chaque connecteur garantit que les signaux atteignent les cibles sans interférence, améliorant la stabilité du système.

Conception axée sur les tests :Les cavaliers (JP2/JP3) et les connecteurs spécialisés prennent en charge les tests et la maintenance en usine, simplifiant le dépannage tout en garantissant une fiabilité de fonctionnement normative. JP2 désactive les oscillateurs pour des tests sûrs, et les connecteurs permettent aux techniciens d'accéder facilement aux signaux pour diagnostiquer rapidement les problèmes.
