GE DS200TCDAH1BGD carte d'entrée/sortie numérique avec traitement complet du signal analogique 2 kg de poids et garantie d'un an pour le contrôle de la turbine Mark V

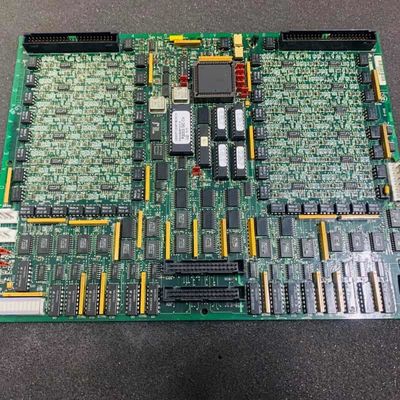

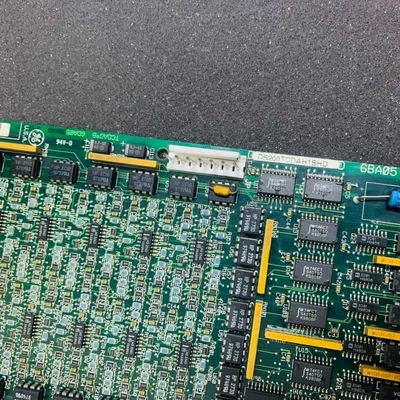

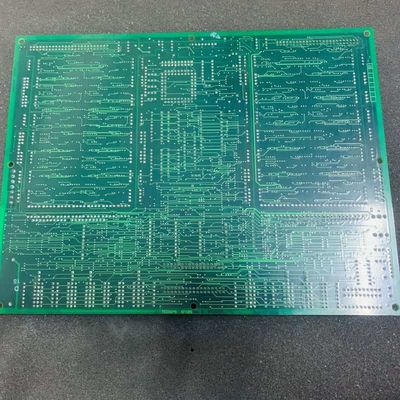

La carte d'entrée/sortie numérique de GE DS200TCDAH1BGD

Détails du produit:

Le GELe nombre de personnes concernées par l'application de la présente directiveest une carte d'entrée/sortie numérique conçue exclusivement pour le système de commande de turbine Mark V de GE®, une série ancienne utilisée pour gérer les entraînements automatisés des éoliennes, des turbines à gaz et des turbines à vapeur,et une des dernières lignes GE Mark pour intégrer la technologie de contrôle Speedtronic brevetée.

Fonctionnellement, il traite divers signaux analogiques: entrées/sorties de 4 à 20 mA via JBB/JAA, avec courant décalé sur les résistances de charge pour la lecture de la tension, entrées RTD via JCC/JDD,fournissant une excitation et mesurant une résistance dépendante de la température, les entrées de thermocouple via JAR/S/T, en utilisant la compensation de jonction à froid de TBQA pour calculer la température réelle, et les signaux de tension/courant de l'arbre de la turbine via JBB.Tous les signaux conditionnés sont envoyés au moteur d'E/S via le connecteur 3PL, avec les types de thermocouple de configuration logicielle, les paramètres de RDT gérés par l'intermédiaire de l'éditeur de configuration d'E/S des HMI.

Principales caractéristiques:
Traitement complet du signal analogique:Fonctionne comme une plaque tournante centrale pour les signaux de 4 à 20 mA, les RTD, les thermocouples et la mise à l'échelle de tension/courant de l'arbre, le conditionnement et la transmission de données au moteur d'E/S,critique pour la surveillance et le contrôle des performances des turbinesIl affine les signaux bruts pour éliminer le bruit, assurant des données précises qui guident les réglages en temps réel comme le débit de carburant ou les ajustements du système de refroidissement.

Les PROM amovibles et sensibles à l'ESD:Les modules PROM amovibles stockent le micrologiciel; leur remplacement par une protection ESD comme des sangles de poignet garantit que les cartes de remplacement correspondent à la fonctionnalité de l'original en conservant des instructions identiques.Cela évite de reconfigurer le firmware, réduisant le temps de maintenance et assurant une logique de traitement du signal cohérente après le remplacement.

 Hardware et logiciels configurables:Trois jumpers (J1/JP2/JP3) gèrent les modifications matérielles, tandis que les paramètres logiciels personnalisent les types de thermocouple/RTD et les paramètres de signal  s'adaptant aux divers besoins de la turbine.Tests de dépistage des aides au JP2, et le logiciel s'ajuste pour correspondre parfaitement aux configurations de capteurs spécifiques à la turbine.

Interface de composant dédié:Neuf connecteurs (huit fonctionnels, un vestigial) sont reliés à des cartes clés Mark V (TCPS, CTBA, TBCA, TBQA) pour un transfert de puissance, de données et de signaux de diagnostic sans faille, éliminant les risques de conversation croisée.Le rôle spécifique de chaque connecteur assure que les signaux atteignent les cibles sans interférence, renforçant la stabilité du système.

Conception axée sur les tests:Les jumpers (JP2/JP3) et les connecteurs spécialisés prennent en charge les tests et la maintenance en usine, simplifiant le dépannage tout en assurant la fiabilité de l'opération normative.JP2 désactive les oscillateurs pour des tests sûrs, et les connecteurs permettent aux techniciens d'accéder aux signaux facilement pour diagnostiquer les problèmes rapidement.
