Module de terminaison d'entrée GE DS200TBQBG1ACB 330 mm x 200 mm

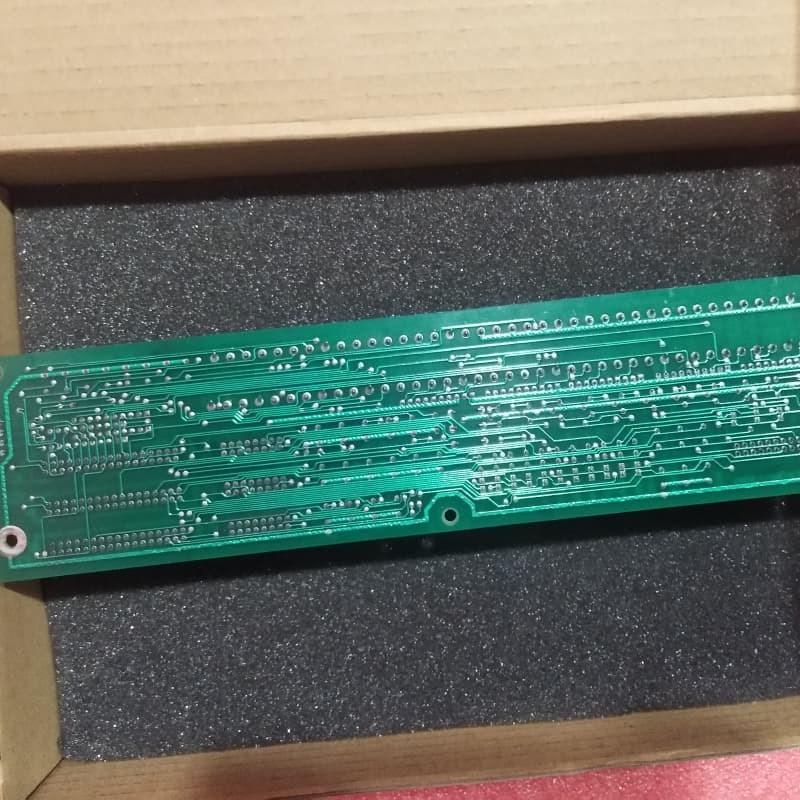

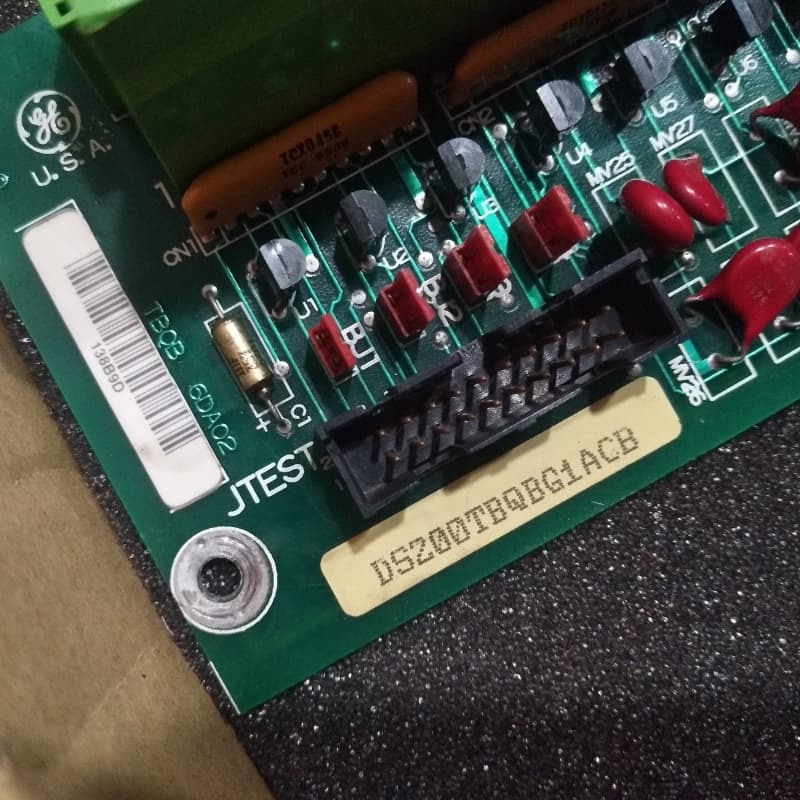

Module de terminaison d'entrée GE DS200TBQBG1ACB

Détails du produit :

Le GE DS200TBQBG1ACB est un module de terminaison d'entrée/analogique conçu exclusivement pour le système de contrôle de turbine Mark V de GE, une série héritée très demandée utilisée pour gérer les entraînements automatisés de turbines éoliennes, à vapeur et à gaz, et l'une des dernières gammes GE Mark à intégrer la technologie de contrôle Speedtronic brevetée.

Sa fonctionnalité principale s'articule autour de la gestion centralisée des signaux : il reçoit et transmet des entrées critiques, notamment des signaux de tension pour la surveillance des paramètres électriques, des signaux de vibration pour les contrôles d'intégrité mécanique, des signaux de fréquence d'impulsion pour le suivi de la fréquence des événements et des signaux de détection de décrochage du compresseur pour les pré-alertes de sécurité. Il s'intègre de manière transparente aux cartes TCQA et TCQC de Mark V : dans le cœur R2, il se connecte aux cartes TCQA/TCQC dans le cœur R1 pour la coordination des données entre les cœurs ; dans le cœur R3, il se connecte aux cartes TCQA/TCQC locales pour le traitement localisé des signaux.

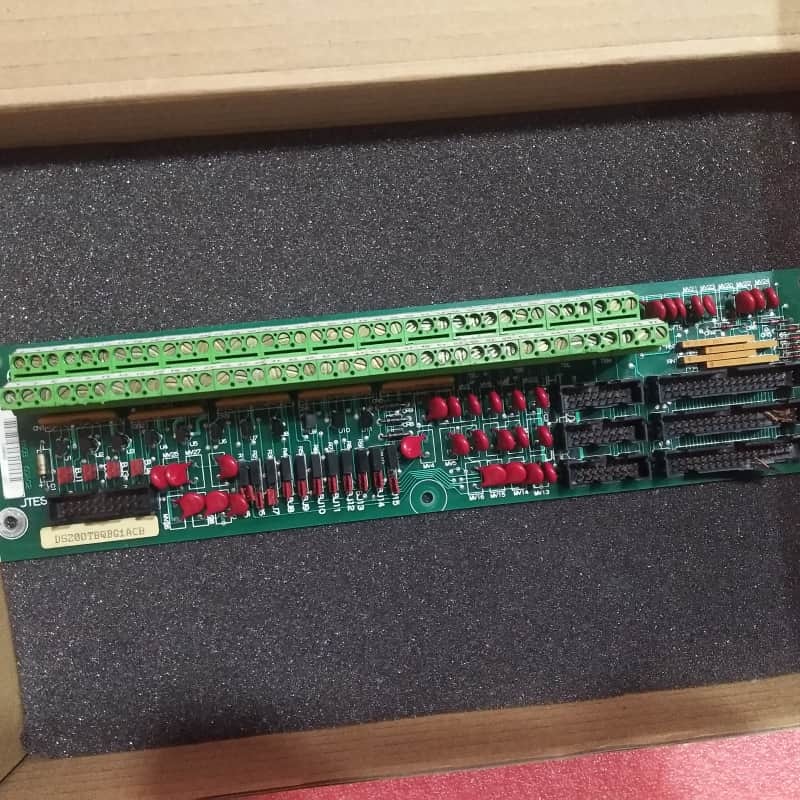

En termes de matériel, le module comprend deux borniers de 77 bornes chacun pour les connexions de fils de signal en cuivre, ainsi que 15 cavaliers de type Berg et un mélange de connecteurs. Les cavaliers remplissent des rôles spécialisés : BJ1-BJ4 répartissent les signaux des transducteurs de pression, BJ5-BJ7 installent des résistances de charge pour les transducteurs de pression et BJ8-BJ15 configurent les entrées analogiques. Pour le remplacement, l'identification des bornes simplifie le raccordement des fils : les utilisateurs étiquettent les fils avec les ID de bornes, les libèrent de l'ancienne carte et fixent les extrémités en cuivre nues aux bornes correspondantes sur la nouvelle carte à l'aide de vis.

Principales caractéristiques :
Positionnement à deux cœurs et intégration entre les cœurs : Situé dans les cœurs R2/R3 avec des connexions sur mesure aux cartes TCQA/TCQC : entre les cœurs pour R2, local pour R3, permettant à la fois une surveillance coordonnée entre les systèmes et un traitement localisé des signaux.

Gestion multi-signaux pour la sécurité et les performances des turbines : Gère un ensemble diversifié d'entrées critiques pour surveiller l'état de la turbine, prévenir les défaillances mécaniques et assurer la sécurité opérationnelle.

Configuration de cavalier spécialisée : 15 cavaliers de type Berg avec des rôles dédiés : répartition des signaux des transducteurs de pression, installation de résistances de charge, configuration des entrées analogiques, offrant une personnalisation ciblée pour les besoins de détection spécifiques à la turbine.

Borniers haute densité et étiquetés : Deux blocs de 77 bornes avec des ID de bornes numériques simplifient le suivi des fils lors de l'installation/du remplacement, réduisant les erreurs de reconnexion.

Conception de connecteur évolutive : Les connecteurs JGS/T/JHS/T réservés offrent une flexibilité pour les futures extensions du système, s'adaptant aux exigences évolutives du contrôle des turbines sans remplacement complet de la carte.
