Module d'entrée RTD de 4 à 20mA de la société GE DS200TBCBG1AAA 330 mm x 200 mm

Module d'arrêt d'entrée RTD GE DS200TBCBG1AAA 4-20 mA

Détails du produit:

Le GELa valeur de l'échantillon doit être supérieure ou égale à:est un module de terminaison d'entrée RTD de 4 à 20 mA conçu pour la série Mark V de GE, un composant clé des systèmes de contrôle GE Speedtronic utilisés dans les turbines industrielles et les configurations d'automatisation.En tant que module de terminaison spécialisé,son rôle essentiel est d'interfacer avec les capteurs de RDT – les dispositifs qui mesurent la température par corrélation de résistance – et de gérer les signaux en boucle de courant de 4 à 20 mA (la norme de l'industrie pour la transmission des données des capteurs)Il est situé à l'emplacement sept du noyau Mark V et sert de point d'atterrissage pour les signaux RTD et d'entrée de 4 à 20 mA, qui sont ensuite transmis au TCCB dans le noyau.C'est l'une des trois cartes terminales dans les systèmes Mark V qui acceptent des entrées de puissance d'excitation DC isolées de 21 V., et offre une configuration de signal flexible: huit de ses signaux d'entrée de 4 à 20 mA peuvent être sautés par le matériel à 0 à 1 mA,tandis que les sauteurs déterminent également si les entrées fonctionnent comme des signaux de tension ou de courant.

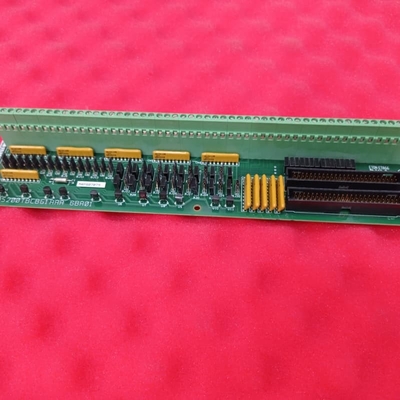

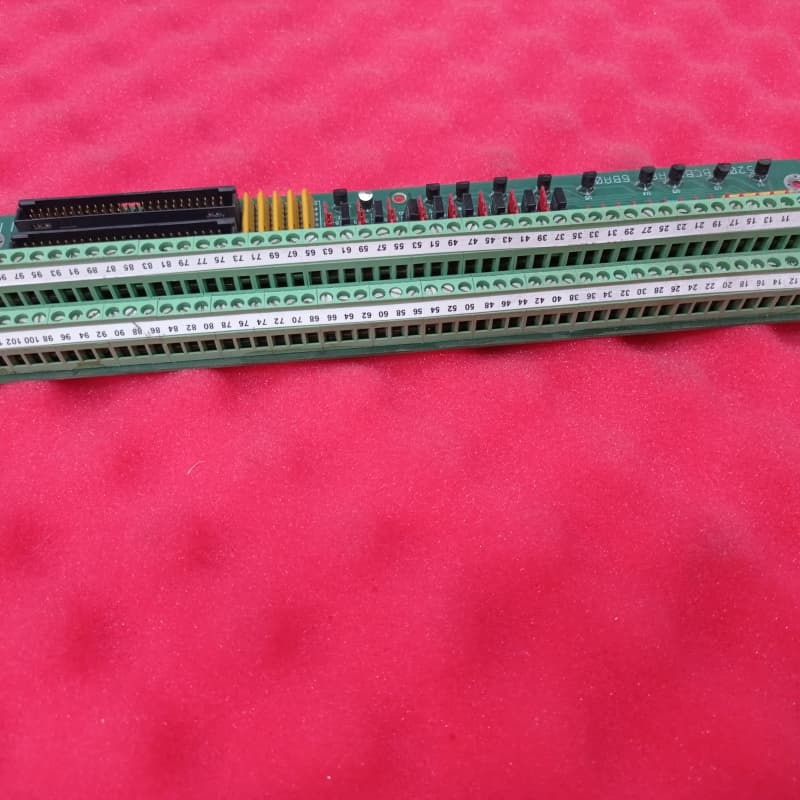

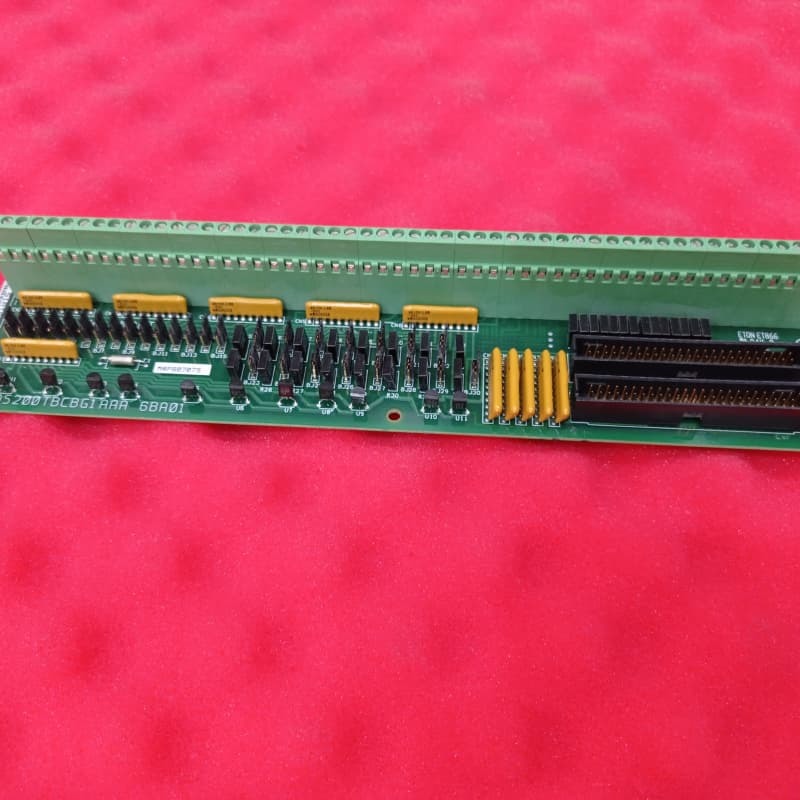

Physiquement, le module est une carte analogique longue et étroite avec un long bloc terminal le long d'un bord, des connecteurs verticaux, des interrupteurs jumpers et des réseaux de résistances.Sa suppression de tension et sa limitation reposent sur des composants standardisés de la série Mark VLes détails clés sur son matériel et ses spécifications sont également codés dans son numéro de produit:DS200 confirme l'assemblage normal de la marque V et l'U domestique.S. fabrication; TBCB est l'abréviation fonctionnelle de son rôle de module de terminaison; G1 le place dans le groupe 1 de la marque V avec un revêtement protecteur PCB standard;et le dernier AAA désigne deux révisions fonctionnelles de catégorie A et une révision d'œuvres d'art de catégorie A.

Principales caractéristiques:
Appui à double signal pour la détection de température et industrielle:Spécialisée dans le traitement des signaux de température RTD et des signaux en boucle de courant de 4 à 20 mA, elle couvre les besoins industriels fondamentaux en matière de surveillance précise de la température et de transmission standard des données des capteurs.

Configuration du signal flexible par le biais des jumpers:Permet deux personnalisations critiques: 1) Huit entrées de 4 à 20 mA peuvent être commutées à 0 à 1 mA pour répondre aux exigences du capteur à faible courant; 2) Les jumpers basculent entre les entrées de tension et les modes de courant,adaptation aux différentes interfaces de capteurs et de systèmes.

Intégration de base de la marque V:Positionné dans le noyau Mark V à la position sept,avec des connecteurs JHH/JII dédiés pour la transmission du signal à la carte TCCB, garantissant une intégration transparente dans la chaîne de signal du système de contrôle Speedtronic et évitant les lacunes de compatibilité.

Compatibilité de la puissance d'excitation isolée:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

Protection contre la tension normalisée:S'appuie sur des composants normalisés de la série Mark V pour la suppression et la limitation de la tension, en s'alignant sur les principes de conception robustes de la série et en réduisant les risques de défaillance des composants.

Étiquetage clair du matériel pour la maintenance:Il dispose d'un long bloc terminal, de connecteurs verticaux distincts et d'interrupteurs jumper étiquetés, simplifiant le câblage, le dépannage et le remplacement pour les techniciens familiarisés avec les systèmes Mark V.
