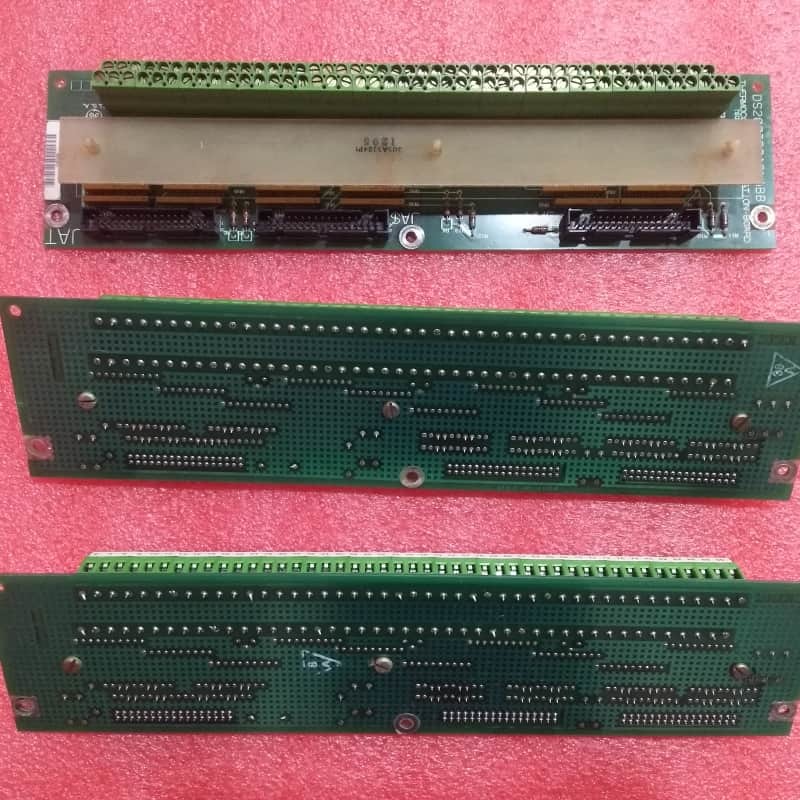

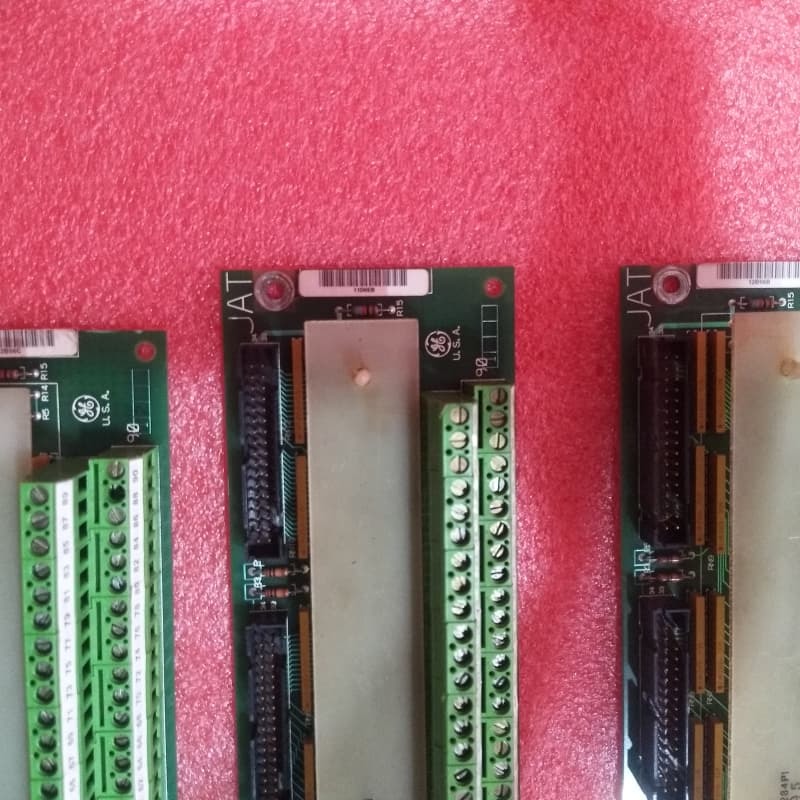

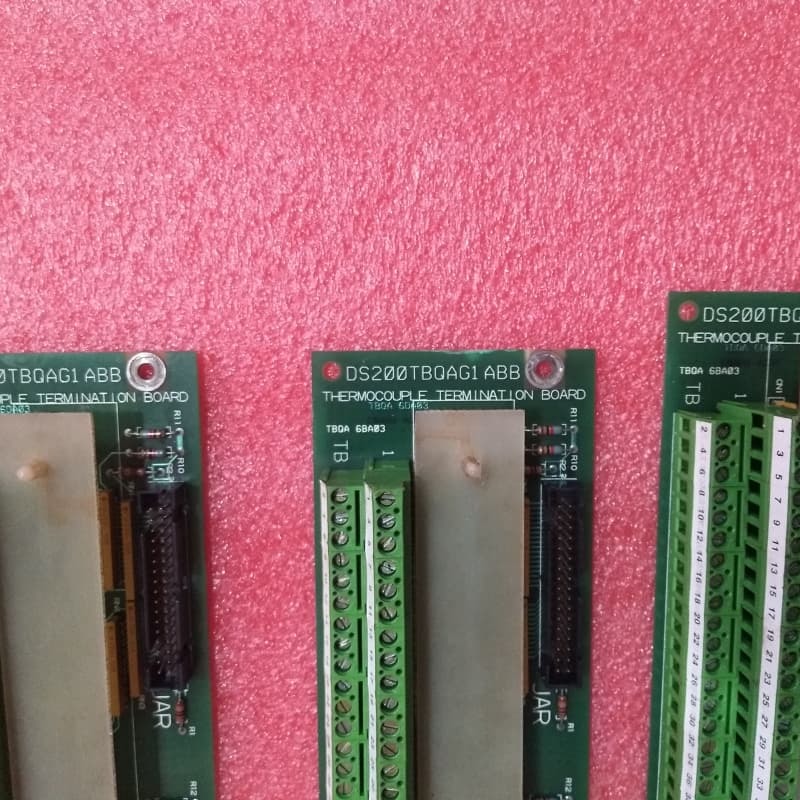

Le tableau de bord du terminal RST de GE DS200TBQAG1ABB est de 330 mm x 200 mm

Tableau de bornes RST GE DS200TBQAG1ABB Mark V Ge Turbine Control

Détails du produit :

Le GE DS200TBQAG1ABB est un module de terminaison de thermocouple conçu exclusivement pour le système de contrôle de turbine Mark V de GE—une série héritée conçue pour contrôler les entraînements automatisés de turbines éoliennes, à vapeur et à gaz, et l'une des dernières gammes de produits GE Mark à intégrer la technologie de contrôle Speedtronic brevetée de la marque. Une variante révisée du module parent d'origine DS200TBQAG1, il intègre trois révisions de produits clés---améliorant la fiabilité du signal, la longévité des composants et la compatibilité du système, et sert de plaque tournante essentielle pour la gestion des signaux de thermocouple dans les configurations de contrôle de turbine.

À la base, la carte comprend deux blocs de jonction à 90 broches—prenant en charge un maximum de 180 lignes de signal pour un routage étendu des signaux de thermocouple et de jonction froide—et trois connecteurs à 20 broches dédiés à l'interface avec les cartes TCQA et TCCA de Mark V :

Connecteur JAR : Transmet les signaux de thermocouple (1 à 15 canaux) et les signaux de jonction froide vers/depuis les cartes TCQA/TCCA, permettant la surveillance de la température des composants critiques de la turbine.

Connecteur JAS : Gère les signaux de thermocouple (16 à 30 canaux) et les signaux de jonction froide, étendant la couverture de détection de température pour les systèmes de turbine plus grands.

Connecteur JAT : Gère les signaux de thermocouple (31 à 45 canaux) et les signaux de jonction froide, assurant une surveillance thermique complète pour éviter les défaillances liées à la surchauffe.

Principales caractéristiques :
Compatibilité avec les turbines alimentées par Speedtronic : Optimisé pour les systèmes Mark V, tirant parti de la technologie Speedtronic pour assurer une gestion fiable des signaux de thermocouple pour les entraînements de turbines éoliennes, à vapeur et à gaz.

Routage de thermocouple haute capacité : Deux blocs de jonction à 90 broches (180 lignes de signal au total) et trois connecteurs dédiés à 20 broches (JAR/JAS/JAT) prennent en charge plus de 45 canaux de thermocouple, permettant une surveillance complète de la température des composants de la turbine.

Intégration des signaux de jonction froide : Des connecteurs dédiés aux signaux de jonction froide garantissent des données thermiques précises—évitant les erreurs dans les calculs de sécurité et de performance de la turbine.

Pas de matériel configurable : Manque de cavaliers ou de composants personnalisables, ce qui réduit le temps d'installation, élimine les risques de mauvaise configuration et garantit des performances constantes sur des configurations Mark V identiques.

Fiabilité héritée : Construit selon les normes industrielles de Mark V, avec des blocs de jonction et des connecteurs durables qui résistent aux environnements de turbine difficiles, prolongeant la durée de vie des installations Mark V existantes.
