La carte LAN de GE DS200ACNAG1ADO ARCNET est de 330 mm pour une turbine Mark V

Carte de connexion LAN ARCNET GE DS200ACNAG1ADO

Description du produit :

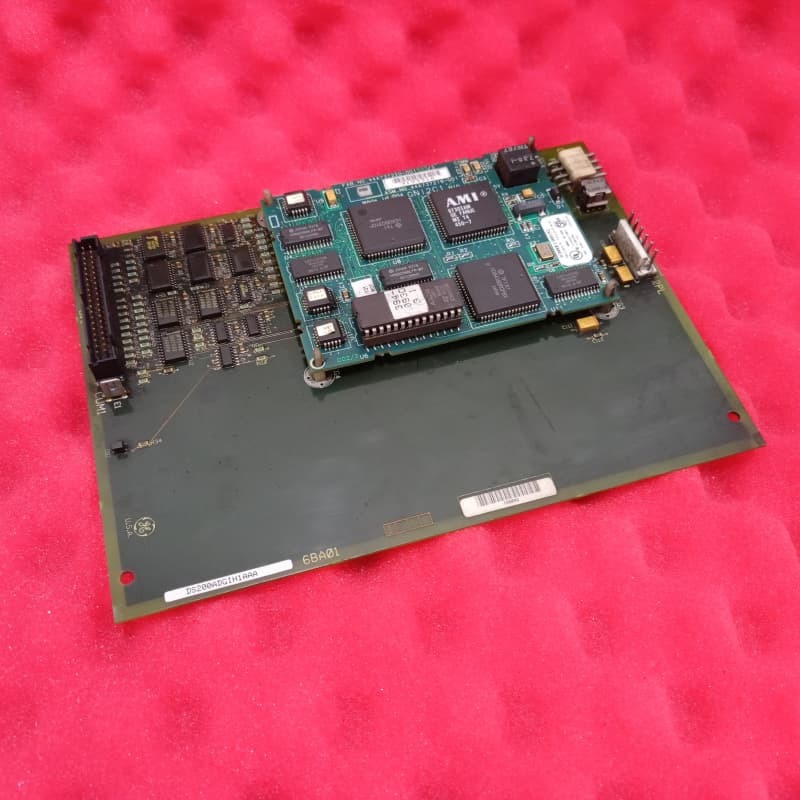

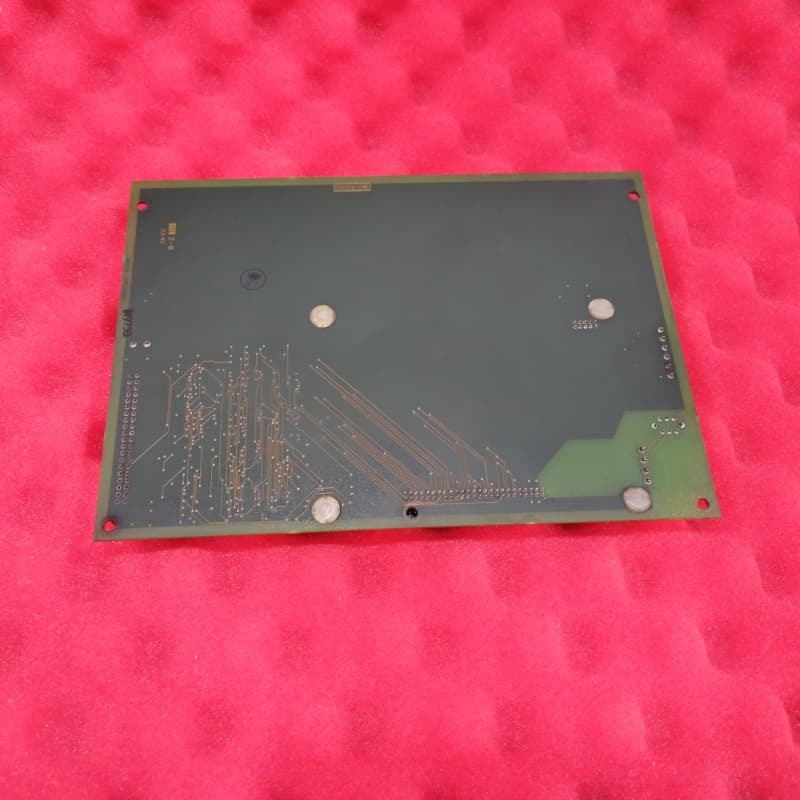

Le GE DS200ACNAG1ADO est une carte de connexion LAN ARCNET conçue pour le système de contrôle de turbine Mark V de GE et compatible avec les systèmes d'entraînement EX2000. En tant que circuit imprimé compact monté à l'extérieur, elle sert d'interface essentielle pour les liaisons de données ARCNET, connectant le contrôleur principal, l'IOS, le module de protection et le panneau de contrôle de turbine Mark V via des câbles coaxiaux. Chaque carte peut terminer deux câbles coaxiaux à l'aide de ses deux fiches BNC femelles, le connecteur ARCPL étant exclusif aux modèles ARCNET.

Le matériel clé comprend quatre résistances à couche métallique, deux transistors, une diode, trois condensateurs, deux relais de communication, un connecteur de borne à broches verticales mâles à six broches et deux ouvertures de mise à la terre à anneau métallique de chaque côté. Il fonctionne à 2,5 Mbit/s, ce qui entraîne un temps de réseau de signal d'environ 400 ns, une contrainte de synchronisation qui limite la longueur du système ARCNET à quatre miles pour éviter les délais d'attente.

Son numéro de pièce code les détails clés : le suffixe « A » indique une révision fonctionnelle de classe A, et « G1 » indique un revêtement de circuit imprimé de protection de style normal pour la durabilité du matériel. Il prend en charge les tensions d'entrée pour les signaux d'alarme de détecteur de défaut de masse de champ d'excitation, de dysfonctionnement et de défaut de diode, et gère jusqu'à quatre sorties 4-20 mA via des convertisseurs numérique-analogique configurables sur la carte NTB/3TB. La plupart des applications utilisent la liaison de données Status_S, et son placement externe et sa disposition simple des composants permettent une installation et un retrait faciles.

Principales caractéristiques :
Noyau de liaison de données ARCNET : Permet une communication fiable entre les composants critiques Mark V via la terminaison de câble coaxial.

Conception compacte et accessible : Monté à l'extérieur avec une disposition simple des composants, facilitant l'installation, le retrait et la maintenance rapides.

Mesures de performance définies : Fonctionne à 2,5 Mbit/s avec une limite de longueur de système de 4 miles, assurant une transmission de données constante.

Codage de protection et de révision : La désignation du groupe « G1 » assure un revêtement de circuit imprimé durable ; la balise de révision « A » signale les mises à jour fonctionnelles pour des performances optimisées.

Prise en charge d'E/S polyvalente : Gère des tensions d'entrée de défaut/alarme spécifiques et jusqu'à quatre sorties 4-20 mA, s'intégrant aux cartes NTB/3TB pour la conversion de signal configurable.
