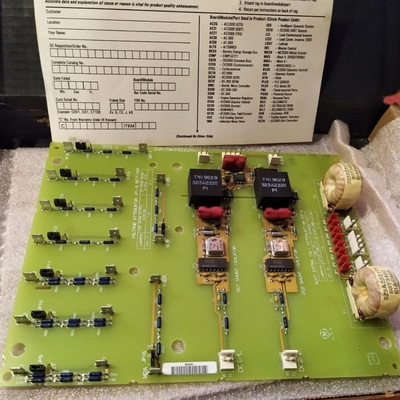

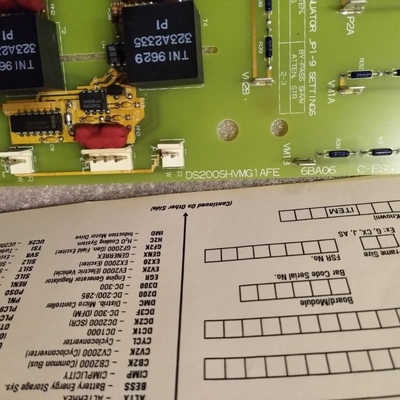

Carte d'interface haute tension SCR GE DS200SHVMG1AFE 330mm x 200mm

GE DS200SHVMG1AFE SCR Carte d'interface haute tension M-Frame

Détails du produit :

Le GE DS200SHVMG1AFE est une carte d'interface M-Frame haute tension SCR conçue pour les séries EX2000 et le système de contrôle de turbine Mark V de GE—l'une des dernières gammes GE Mark à utiliser la technologie Speedtronic brevetée. Variante révisée de la carte mère DS200SHVMG1 d'origine, elle sert d'interface essentielle entre le pont SCR d'un variateur M-frame, les cartes d'alimentation DCFB/SDCI et les cartes de connexion d'alimentation PCCA, prenant en charge les systèmes de contrôle de variateur de turbine éolienne, à vapeur et à gaz.

Ses fonctions principales incluent la conversion des signaux shunt en sorties de fréquence différentielle via des circuits d'oscillateur commandé en tension d'isolateur shunt flottant positif/négatif CC, puis la transmission de ces signaux aux cartes d'alimentation/de connexion. Elle fournit également une atténuation configurable : des transformateurs de courant 10:1 sélectionnables par cavalier pour les courants de ligne CA afin de gérer les courants supérieurs à 144 mA ; des atténuateurs de tension de ligne et des chaînes de résistances de tension de pont CC.

Le matériel comprend 17 cavaliers configurables, des composants de limitation de tension et un revêtement de PCB basé sur la priorité fonctionnelle. L'installation nécessite d'attendre que les condensateurs se déchargent pour éviter les risques de tension ; elle est sensible à l'électricité statique, expédiée dans un emballage de protection par des fournisseurs comme AX. Elle appartient exclusivement au groupe 1 de Mark V et n'est pas rétrocompatible avec les modèles de base précédents en raison des révisions. Des fournisseurs comme WOC proposent des unités de remplacement, de réparation et de garantie inutilisées/reconstruites, avec une assistance experte 24 h/24 et 7 j/7.

Principales caractéristiques :
Compatibilité double système : Fonctionne avec les systèmes de contrôle d'excitation EX2000 et les systèmes de contrôle de turbine Mark V, en tirant parti de la technologie Speedtronic pour un fonctionnement fiable du variateur de turbine.

Conversion et atténuation du signal : Convertit les signaux shunt en fréquences différentielles et offre une atténuation CT/tension configurable, s'adaptant aux divers besoins en tension et en courant de ligne CA.

Flexibilité configurable par cavalier : 17 cavaliers permettent une personnalisation précise des exigences du système, guidée par les manuels OEM.

Sécurité et durabilité : Les composants de limitation de tension et le revêtement de PCB protègent le matériel ; la conception sensible à l'électricité statique et les exigences de décharge des condensateurs garantissent une manipulation/installation sûres.

Prise en charge des anciens systèmes : Prise en charge par des fournisseurs proposant des remplacements, des réparations et une assistance 24 h/24 et 7 j/7, prolongeant la durée de vie des systèmes Mark V.
