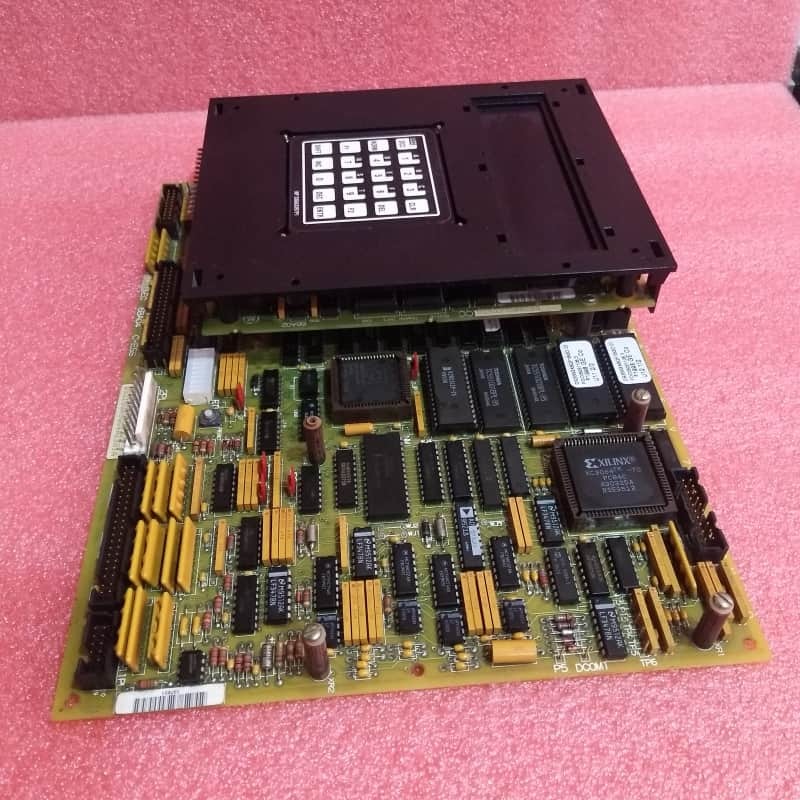

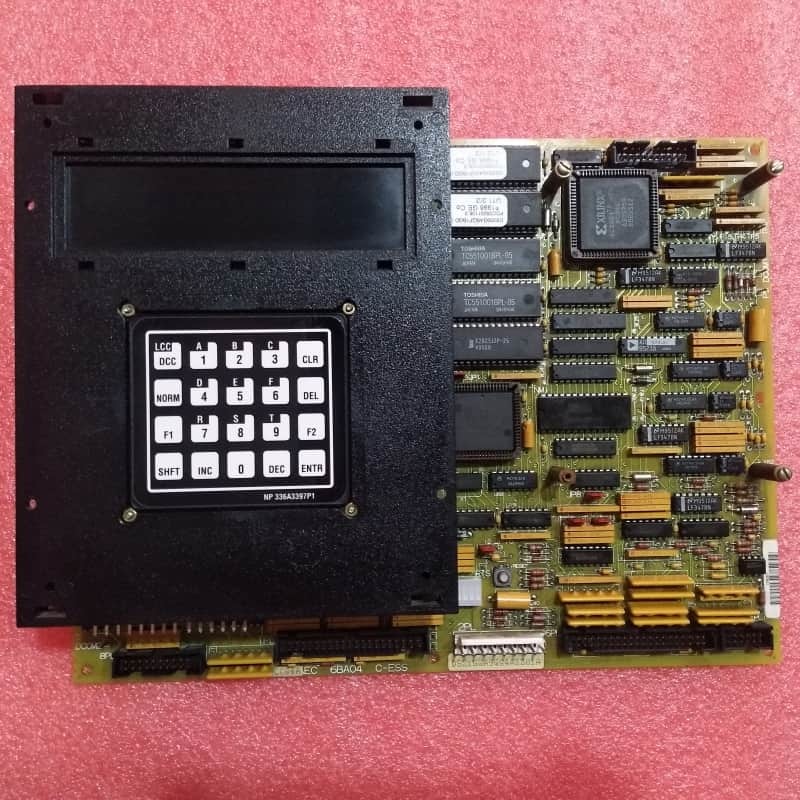

La carte de commande GE DS200SDCCG4AEC est de 330 mm x 200 mm x 100 mm

Carte de contrôle de commande de variateur GE DS200SDCCG4AEC

Description du produit :

Le GE DS200SDCCG4AEC est une carte de contrôle de commande essentielle pour les systèmes de variateurs industriels (probablement intégrée au système de contrôle de turbine Mark V de GE), équipée de trois microprocesseurs spécialisés : le processeur de contrôle de commande (DCP), le processeur de contrôle moteur (MCP) et le processeur co-moteur (CMP), ainsi que de la RAM partagée pour un accès simultané multi-processeurs. Le DCP gère les tâches au niveau du système, telles que le décodage de la sélection de puce, l'accès direct à la mémoire (DMA) et le contrôle des interruptions ; le MCP gère les fonctions spécifiques au moteur ; et le CMP traite les tâches intensives en calcul au-delà des capacités du MCP.

Elle contient toutes les fonctionnalités de traitement du contrôle de commande, permettant la transmission/réception de signaux avec d'autres cartes, tout en prenant en charge des cartes auxiliaires optionnelles pour ajouter une communication LAN ou un traitement de signal amélioré. Un ensemble de 10 LED en façade facilite la surveillance des fonctions en temps réel et la détection des défauts, en affichant des codes en décimal codé binaire (BCD) ou en binaire en fonction de la gravité du défaut. Le matériel configurable (cavalier JP de type Berg et cavaliers filaires WJ) garantit l'alignement avec les exigences du système.

Pour l'installation/le remplacement : Les entretoises sur la carte fixent les cartes optionnelles ; toute l'alimentation doit d'abord être déconnectée pour éviter toute électrocution. Les câbles des cartes auxiliaires doivent être déconnectés et les vis de fixation retirées avant le retrait. Le remplacement nécessite de rattacher les cartes/câbles, d'utiliser des rondelles en nylon d'usine pour éviter d'endommager les vis et de s'assurer que les supports en plastique sont serrés. Les modules EPROM de la carte défectueuse doivent également être transférés vers l'unité de remplacement, insérés délicatement dans les connecteurs.

Principales caractéristiques :

Fonctionnalité extensible : Prend en charge les cartes LAN et de processeur de signal optionnelles, s'adaptant à divers besoins de communication ou de traitement de signal.

Diagnostics intuitifs : 10 LED avec codage des défauts BCD/binaire permettent une identification rapide des problèmes, réduisant ainsi le temps de dépannage.

Matériel configurable : Les cavaliers JP/WJ préréglés en usine garantissent une compatibilité prête à l'emploi, avec une flexibilité pour les ajustements de l'utilisateur.

Installation sûre et sécurisée : Nécessite la déconnexion de l'alimentation ; comprend des entretoises, la compatibilité des rondelles en nylon et des directives de transfert EPROM pour garantir un assemblage fiable et sans dommage.
