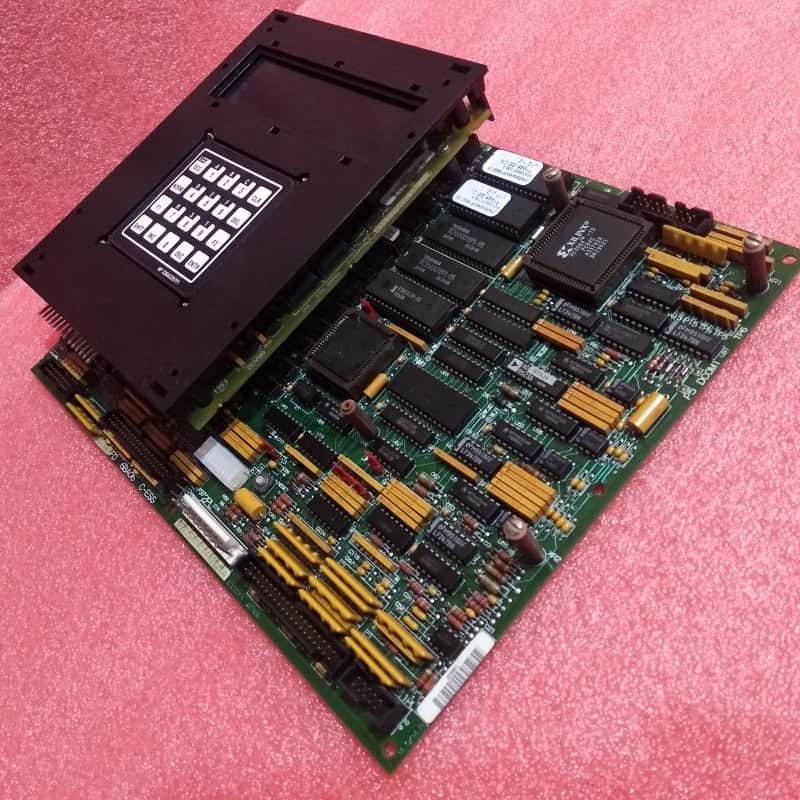

Le tableau de distribution de l'alimentation électrique GE DS215GASCG4AZZ01A 200 mm x 330 mm

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Carte d'alimentation

Description du produit :

Le GE DS200SDCCG4AFD est une carte de commande de variateur conçue pour le système de contrôle de turbine Mark V de GE, servant de composant central pour la gestion des opérations de commande de turbine. La sécurité est primordiale lors de son installation et de sa maintenance : le respect strict des consignes d'installation est obligatoire pour éviter les chocs électriques ou les brûlures, et les utilisateurs doivent parfaitement comprendre ces protocoles au préalable pour protéger le personnel et assurer la longévité du système.

En tant que produit de la série Mark V, il ne dispose pas de nombreux documents d'instruction en ligne d'origine, de sorte que son numéro de produit devient une source clé de détails matériels. Le préfixe « DS200 » confirme l'assemblage normal de Mark V ; d'autres morceaux de nom indiquent un revêtement de PCB standard, des révisions triples et l'appartenance au groupe 4 de Mark V.

Sur le plan fonctionnel, il s'interface avec d'autres cartes Mark V via des connecteurs intégrés, mais n'inclut pas de puces EPROM installées en usine (les utilisateurs ayant besoin d'EPROM doivent opter pour des cartes DS215 de nom similaire). Son matériel comprend des commutateurs de cavalier, des points de test TP, des réseaux de résistances et des circuits intégrés, la suppression de tension reposant sur des composants standard Mark V (résistances, condensateurs, diodes, circuits intégrés spécialisés). Pour la gestion des défauts, il est doté d'un bouton RESET et de quatre déclencheurs de réinitialisation : appui manuel sur le bouton, entrée CC de +5 à +24 V aux interfaces client STBA/NTB/3TB, réinitialisations programmées par logiciel et activation automatique du système de surveillance.

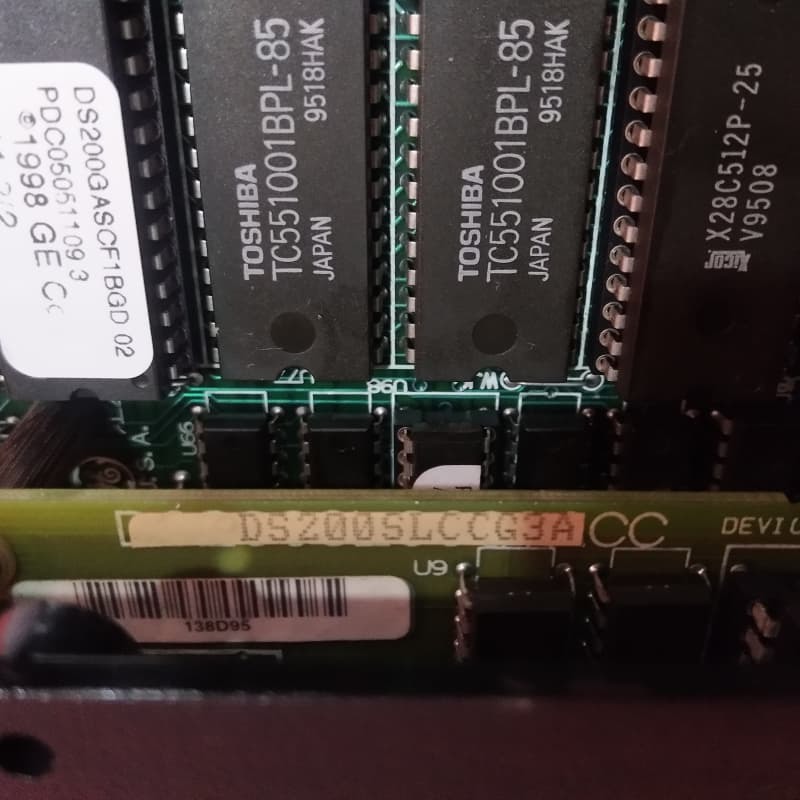

Le DS200SLCCG3ACC est une carte de communication LAN (Local Area Network) développée par General Electric (GE) spécifiquement pour la série Mark V, la gamme de systèmes de contrôle de turbine héritée de GE, désormais obsolète en raison de l'arrêt de la fabrication des années après sa sortie initiale. Malgré son obsolescence, la série Mark V reste importante car elle est l'une des dernières gammes de produits GE Mark à intégrer la technologie de contrôle Speedtronic brevetée de la marque, qui est depuis longtemps une pierre angulaire de l'automatisation fiable des turbines. Cette carte est conçue pour la modernisation sur une large gamme de variateurs et d'excitateurs GE, jouant un rôle essentiel dans l'activation de la communication en réseau pour les systèmes de contrôle de turbines éoliennes, à vapeur et à gaz, des applications essentielles à la fonctionnalité de la série Mark V.

Ses caractéristiques matérielles et fonctionnelles de base sont adaptées pour rationaliser l'intégration LAN avec les variateurs hôtes : elle fournit des circuits isolés et non isolés pour la communication des variateurs, assurant l'intégrité du signal dans différentes configurations de système. Au cœur de celle-ci se trouve un processeur de contrôle LAN (LCP) intégré qui traite tous les signaux LAN entrants et sortants ; la mémoire de programme du LCP est stockée dans deux cartouches EPROM amovibles, ce qui permet des mises à jour ou des remplacements de logiciels faciles. Pour faciliter l'échange de données entre le réseau et le variateur, la carte utilise une RAM à double port pour permettre une interface transparente entre le LCP et le processeur de contrôle du variateur (DCP) du variateur hôte.

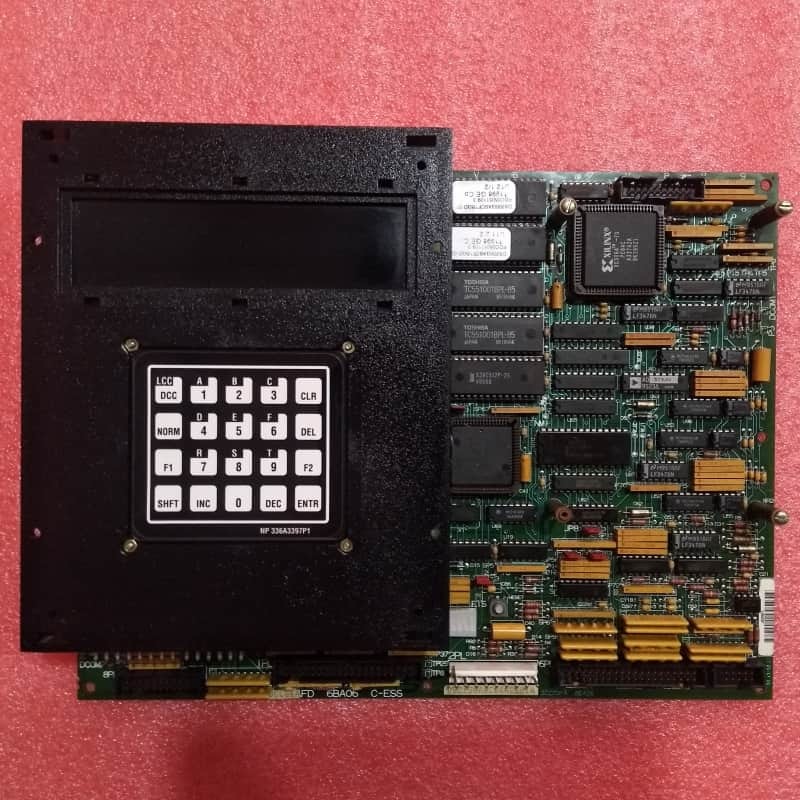

Pour une gestion système conviviale, le DS200SLCCG3ACC prend en charge un clavier de programmation alphanumérique amovible, donnant accès aux diagnostics du système, aux paramètres de configuration et aux contrôles d'état en temps réel, ce qui simplifie la maintenance et le dépannage pour les techniciens. La protection contre les surtensions est assurée par une suite de composants standard Mark V, notamment des redresseurs, des condensateurs et des diodes, tandis qu'un revêtement de PCB basé sur la priorité fonctionnelle ajoute une couche supplémentaire de durabilité en protégeant le matériel critique des contraintes environnementales.
