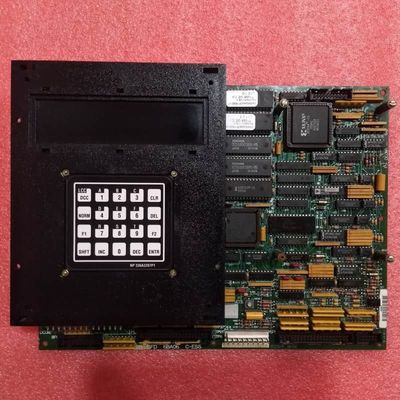

Carte de commande d'entraînement GE Mark V DS215GASCG4AZZ01A 330mm x 200mm

Le système d'aération doit être équipé d'un système d'aération de commande.

Description du produit:

Le GE Mark VLe système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.is an all-in-one Drive Control Card engineered for GE’s Mark V Turbine Control System but significant as one of the final GE Mark series to integrate the brand’s patented Speedtronic control technologyIl est conçu pour assurer le fonctionnement sans heurts des moteurs de turbines à gaz, à vapeur et éoliennes, il combine deux modules de base en une unité cohérente:La valeur de l'échantillon doit être la même que celle de l'échantillon.(module de commande de l'entraînement principal)Les données sont fournies par les autorités compétentes de l'État membre.(carte auxiliaire de communication LAN), centralisant le contrôle de l'entraînement, le traitement du signal et la connectivité réseau pour simplifier la conception du système et réduire la complexité du câblage.

Module de base 1: DS200SDCCG4AEC (module de commande du moteur principal)

En tant que noyau de commande, ce module sous-tend la fonctionnalité d'entraînement des turbines avec des capacités de traitement et de surveillance spécialisées:

L'architecture à trois processeurs:Trois microprocesseurs dédiés travaillent en tandem pour optimiser les performances:

Processus de contrôle de lecteur (DCP): gère les tâches au niveau du système telles que le décryptage, l'accès direct à la mémoire (DMA) et les opérations d'entrée/sortie, assurant un flux de données fluide entre les composants.

Processus de commande du moteur (MCP): gère les fonctions spécifiques du moteur CC/AC pour réguler avec précision le mouvement de l'entraînement de la turbine.

Co-Motor Processor (CMP): prend en charge des calculs mathématiques intensifs au-delà de la capacité du MCP, prenant en charge les exigences de fonctionnement dynamique élevé des turbines.

RAM partagée:Permet un accès simultané par les trois processeurs, réduisant la latence des données et améliorant la réactivité en temps réel.

Diagnostic intuitif:Les 10 LED du panneau avant fournissent une rétroaction visuelle de l'état, affichant des codes de défaut en binary coded decimal (BCD) ou en format binaire, permettant aux techniciens d'identifier et de résoudre rapidement les problèmes.

Matériel configurable:Inclut des jumpers JP de type Berg et des jumpers WJ pour adapter le module aux exigences spécifiques du système.

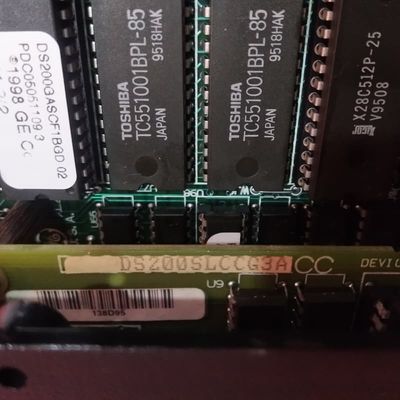

Module de base 2: DS200SLCCG3ACC (carte auxiliaire de communication LAN)

Cette carte auxiliaire ajoute une connectivité réseau critique, permettant au DS215GASCG4AZZ01A de s'intégrer aux réseaux locaux (LAN) et d'échanger des données avec d'autres composants du système.Une variante révisée de la carte mère DS200SLCCG3 originale, il intègre trois mises à jour clés: deux révisions fonctionnelles (renforcement de la stabilité et de la compatibilité de la communication) et une révision de la conception (amélioration de la durabilité des composants).

Communication à double circuit:Offre à la fois des circuits isolés et non isolés pour les signaux LAN d'entraînement, garantissant l'intégrité du signal dans diverses configurations de système.

Processeur de commande LAN (LCP):Il sert de centre de communication, traitant tous les signaux LAN entrants et sortants.

Échange de données sans heurtsUtilise la RAM à double port pour connecter le LCP au DCP DS200SDCCG4AEC, permettant un transfert de données en douceur entre le LAN et le noyau de commande du lecteur.

Gestion conviviale:Prend en charge un clavier de programmeur alphanumérique connectable, permettant d'accéder au diagnostic du système, aux paramètres de configuration et aux vérifications d'état en temps réel pour simplifier la maintenance.

Durabilité et protection:Utilise des composants standard Mark V pour la protection contre la tension, ainsi qu'un revêtement PCB fonctionnel basé sur la priorité qui protège le matériel critique du stress environnemental.

Perspectives sur le nombre de produits:Son numéro de pièce encode des détails clés: ′′DS200′′ confirme l'assemblage normal de la marque V et la fabrication nationale aux États-Unis; ′′SLCC′′ indique la fonctionnalité de communication LAN; ′′G3′′ la place dans le groupe 3 de la marque V;et ACC indique ses trois révisions.

Caractéristiques clés du DS215GASCG4AZZ01A intégré

Intégration tout-en-un:Combine le contrôle du lecteur et la communication LAN en une seule unité, éliminant l'installation de modules séparés et réduisant la complexité du câblage.

L' héritage de Speedtronic:Il tire parti de la technologie Speedtronic de Mark V pour assurer des performances fiables et éprouvées par l'industrie pour les turbines.

Efficacité du processeur triple:La collaboration DCP/MCP/CMP offre un contrôle d'entraînement précis et réactif, répondant aux besoins dynamiques des turbines à gaz, à vapeur et éoliennes.

Connectivité LAN transparente:Le DS200SLCCG3ACC permet une surveillance et un contrôle centralisés via LAN, permettant l'échange de données avec des appareils en réseau.

Maintenance simplifiée:Le diagnostic LED intuitif, les EPROM amovibles et un clavier de programmeur réduisent le temps de dépannage et de réparation.
