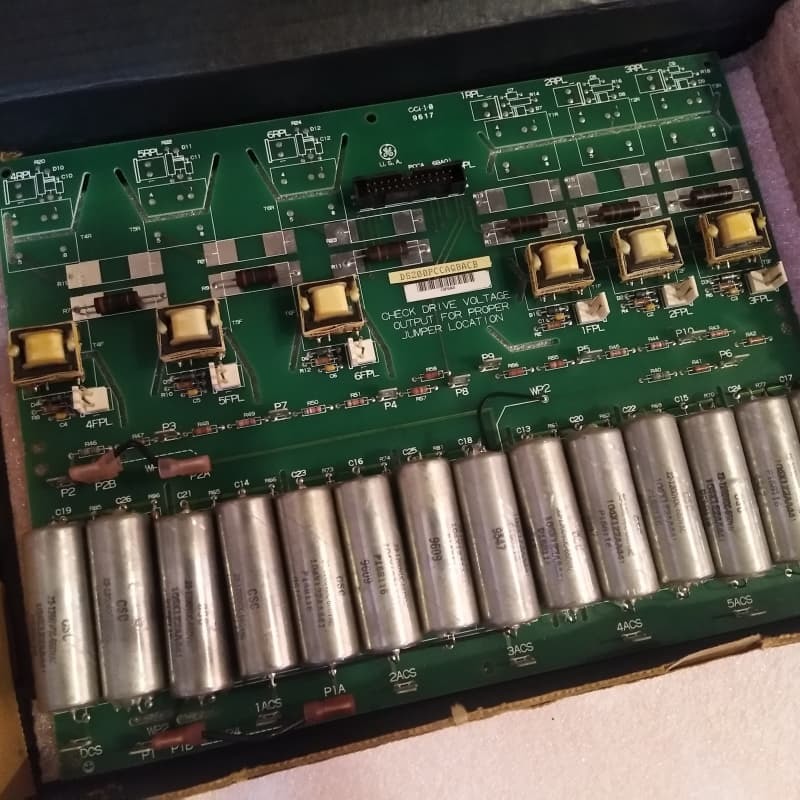

La carte de connexion à courant continu GE DS200PCCAG8ACB est de 330 mm x 200 mm

Carte de connexion d'alimentation CC GE DS200PCCAG8ACB

Détails du produit :

Le GE DS200PCCAG8ACB est une carte de connexion d'alimentation CC spécialisée, conçue pour les systèmes d'entraînement industriels, intégrée aux séries Mark V ou DC2000 de GE pour servir d'interface critique entre les entraînements CC et les ponts de puissance SCR (redresseur commandé au silicium). Son rôle principal est de faciliter la transmission d'énergie stable et le transfert des signaux de commande entre les circuits de commande de l'entraînement et le pont SCR, assurant ainsi un fonctionnement efficace et sûr des équipements industriels haute puissance.

Désigné par le « G8 » dans son numéro de produit, il appartient au groupe 8 de la gamme de produits PCCA de GE ; ce regroupement correspond généralement à des paramètres système spécifiques tels que les tensions nominales, la compatibilité des châssis et les besoins en conversion de puissance. Il comprend des caractéristiques matérielles telles que des connecteurs dédiés aux signaux d'impulsion de gâchette, des circuits d'amortissement pour la protection contre les surtensions et des cavaliers réglables pour la personnalisation du système. En tant que composant sensible à l'électricité statique, il nécessite une manipulation prudente lors de l'installation. Bien que non réparable, il assure une intégration fiable de l'entraînement et du SCR, prenant en charge des applications industrielles telles que les commandes de turbines, les moteurs robustes et les systèmes d'automatisation haute puissance.
