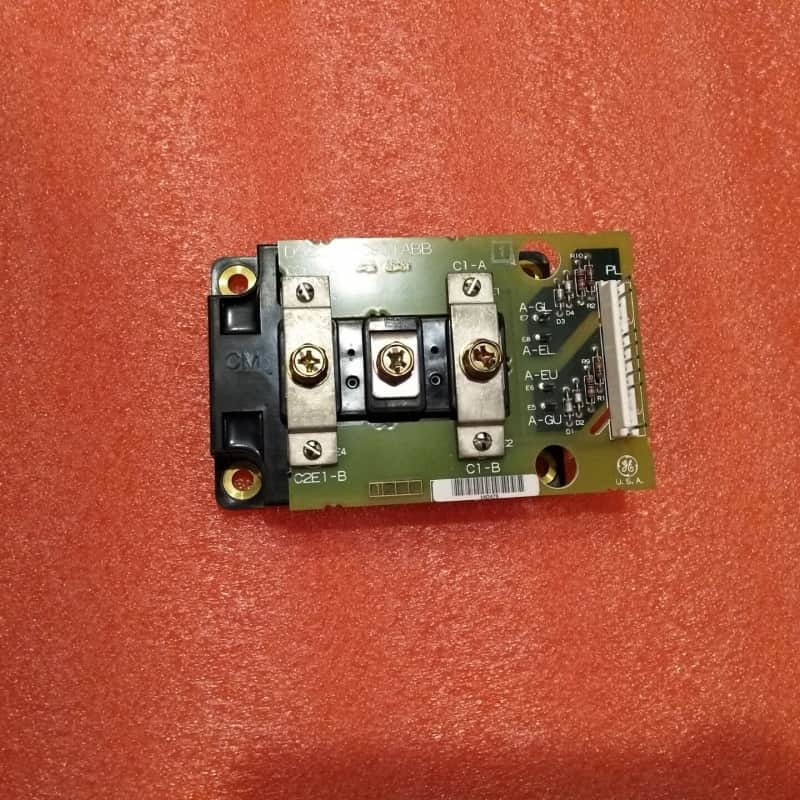

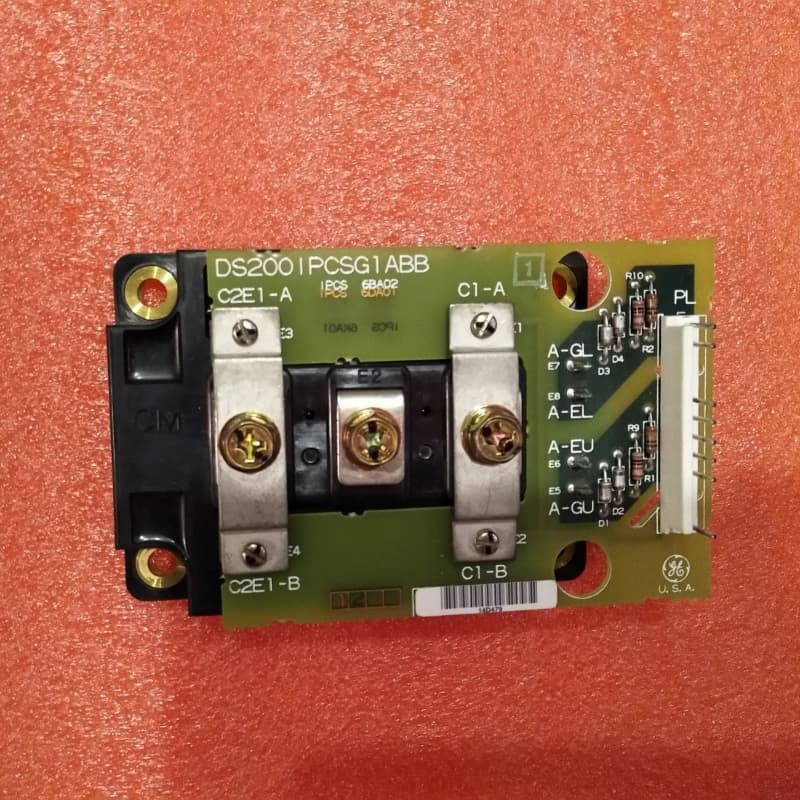

GE DS200IPCSG2ABB Carte Snubber IGBT P3 330mm x 200mm

Carte de snubber à transistor bipolaire à grille isolée GE DS200IPCSG2ABB P3

Détails du produit :

Le GE DS200IPCSG2ABB est une carte de snubber IGBT P3 conçue pour deux systèmes clés : les systèmes de contrôle d'excitation EX2000 de GE et les systèmes de contrôle de turbine Mark V. Son rôle principal est de protéger les IGBT, des dispositifs à semi-conducteurs essentiels pour la commutation de puissance dans les turbines, en supprimant les pics de tension, en réduisant le bruit transitoire et en atténuant les surtensions. Cela protège les IGBT contre les dommages, assure un fonctionnement stable du contrôle de la turbine et prolonge la durée de vie du système.

Physiquement, elle est dotée d'un connecteur à 4 broches pour l'intégration au système et de vis de réglage pour optimiser les performances des IGBT. Elle se monte dans un rack métallique d'armoire d'entraînement, en s'alignant sur les trous de vis pré-percés. L'installation nécessite de faire correspondre la position de l'ancienne carte, le routage des câbles et les réglages des vis ; les câbles doivent être maintenus par des connecteurs pour éviter tout dommage. Elle s'appuie sur la technologie Speedtronic héritée de GE, une caractéristique clé de la série Mark V, populaire et désormais héritée.

Principales caractéristiques :
Compatibilité multi-systèmes : Fonctionne avec les systèmes de contrôle d'excitation EX2000 et les systèmes de contrôle de turbine Mark V, ce qui la rend polyvalente pour la protection des IGBT dans les configurations de turbine et d'excitation.
Noyau de protection IGBT : Supprime les pics de tension, réduit le bruit transitoire et limite les surtensions, ce qui est essentiel pour éviter d'endommager les IGBT et assurer une commutation de puissance fiable dans les turbines.
Réglage de précision : Les vis de réglage permettent un réglage fin des performances des IGBT, l'installation nécessitant un alignement sur les paramètres de l'ancienne carte pour une intégration transparente du système.
Conception durable et structurée : Se monte dans des racks métalliques via des trous de vis alignés ; le connecteur à 4 broches assure un câblage sûr, avec des consignes de manipulation strictes pour préserver les connexions.
Réduction des interférences électromagnétiques et fiabilité accrue : Minimise les interférences électromagnétiques (EMI) provenant de la commutation des IGBT et améliore la fiabilité globale du système en stabilisant la tension pendant les opérations des IGBT.
