xNom | GE DS200IIBDG1AEA PCB IGBT Gate Driver Board | ID de produit | Ds200iibdg1aea |
---|---|---|---|
Série | Mark V | Fonction | Pack de sortie discret |
Profondeur / longueur nette du produit | 330 mm | Hauteur nette du produit | 200 mm |
Largeur nette du produit | 100 mm | Poids net du produit | 2kg |
Garantie | 1 an | ||
Mettre en évidence | Tableau de pilotage de la porte IGBT GE,Plateforme de commande de turbine GE,Tableau du pilote IGBT 330 mm x 200 mm |
Le système d'exploitation de l'appareil doit être équipé d'un système de gestion de la qualité.
Détails du produit:

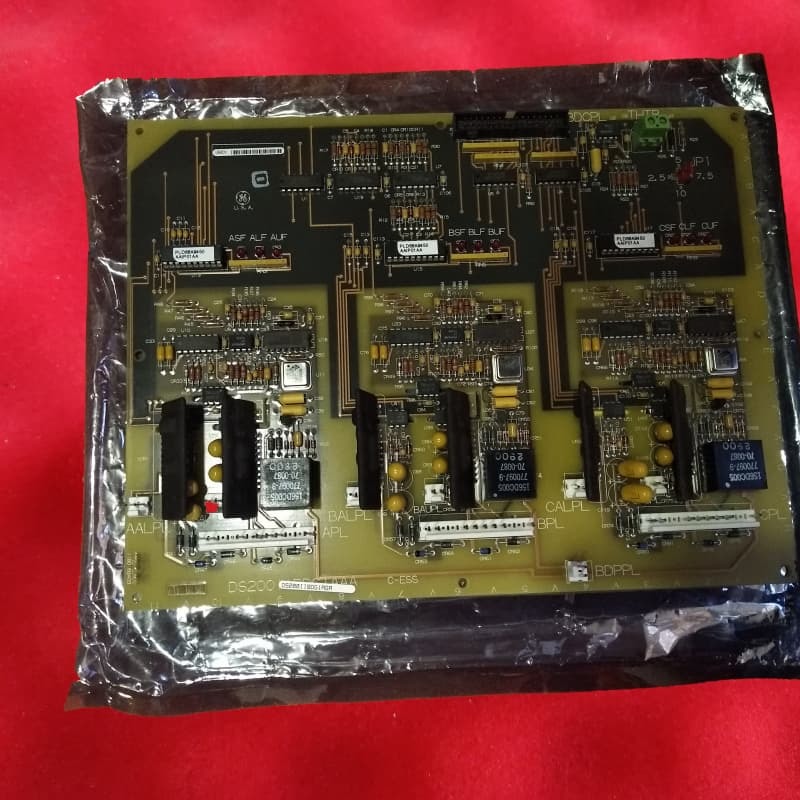

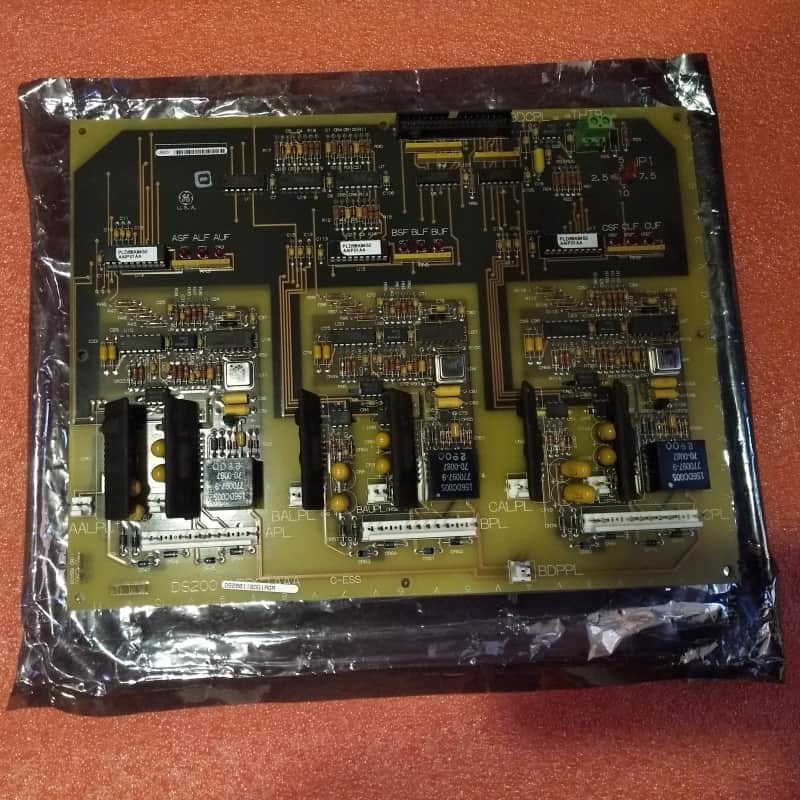

Le GELes États membres doivent respecter les dispositions suivantes en ce qui concerne la protection des données:est une carte de pilotage IGBT (Isolated Gate Bipolar Transistor) conçue pour les systèmes de commande d'entraînement, en particulier la série Mark V de GE.En tant que version révisée de la carte mère DS200IIBDG1 (avec trois mises à jour importantes du produit), son rôle principal est de fournir des signaux de contrôle précis, généralement des terminaux de passerelle IGBT à impulsion, en synchronisation avec les besoins du système pour réguler la fréquence de commutation et le cycle de service.Il surveille également les principaux paramètres (température, tension, courant) pour un fonctionnement IGBT sûr et efficace.

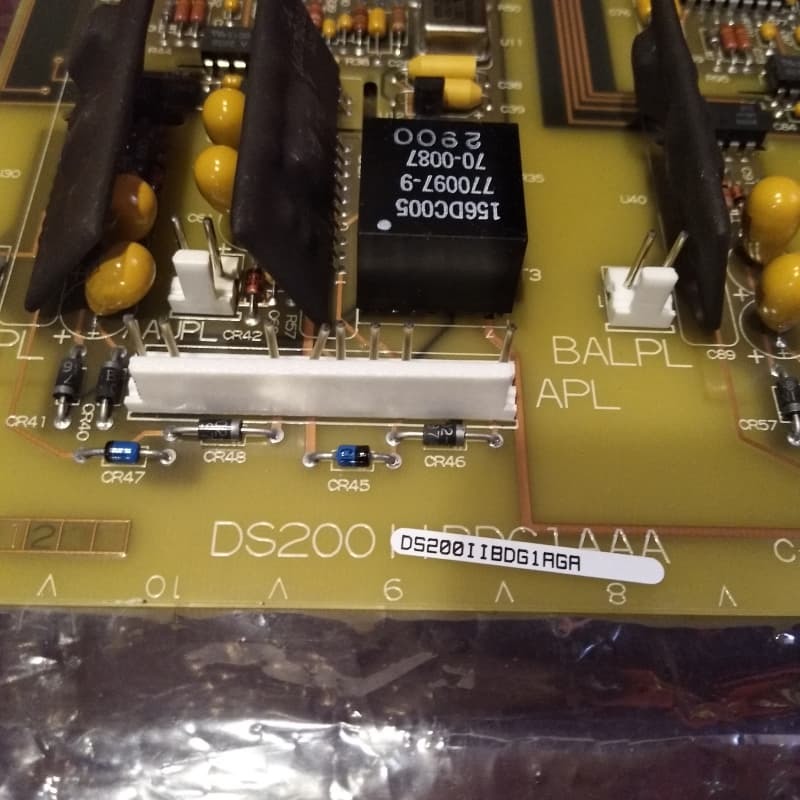

Physiquement, il dispose d'un connecteur à 34 broches pour la connexion de câbles à ruban, de trois connecteurs à 8 broches étiquetés APL, BPL, CPL, pour la communication du système et de neuf LED indicateurs rouges.Une manipulation stricte est requise.: les câbles à ruban doivent être tenus par des connecteurs pour éviter les dommages; la carte est à haute tension, de sorte qu'aucun contact avec les composants de l'armoire n'est autorisé.Un revêtement de PCB standard épais protège le matériel interne essentiel.
Principales caractéristiques:
Contrôle IGBT précis:Génère des signaux PWM pour réguler la commutation IGBT, optimiser l'efficacité et s'aligner sur les exigences opérationnelles du système.
Surveillance des paramètres:Suivre la température, la tension et le courant pour éviter les dommages aux IGBT et assurer une performance sûre et constante.
Connectivité structurée:Les connecteurs à 34 broches (câble à ruban) et à 8 broches APL/BPL/CPL permettent des liaisons sécurisées et organisées vers les composants du système. Les câbles sont acheminés en interne pour éviter les interférences.
Statut visuel et sécurité:Les LED rouges fournissent une rétroaction opérationnelle claire; la conception à haute tension exige des protocoles de sécurité stricts pour protéger les utilisateurs et les équipements.
Conception de protection:Un revêtement de PCB épais protège le matériel essentiel, améliorant la durabilité dans les environnements industriels.
