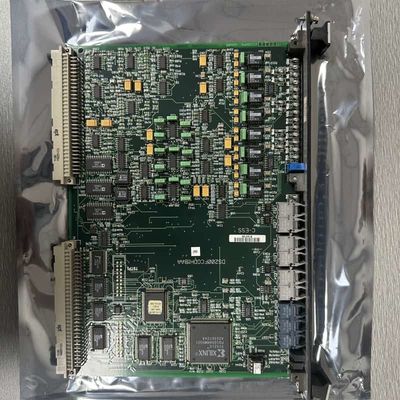

Carte de distribution de porte GE DS200FCGDH1BAA pour le contrôle de turbine Mark V

Carte de distribution et d'état de porte GE DS200FCGDH1BAA

Détails du produit :

Le GE DS200FCGDH1BAA est une carte de distribution et d'état de porte conçue pour les séries LCI et les systèmes de contrôle de turbine Speedtronic Mark V de GE. En tant que carte d'interface critique, elle gère les ponts non-inverseurs à 6 impulsions et à contrôle de phase en recevant les données de déclenchement des SCR du DS200DSPC, en distribuant des signaux de gâchage précis, en surveillant l'état des cellules, en traitant les retours du pont et en transmettant les diagnostics via le fond de panier VME.

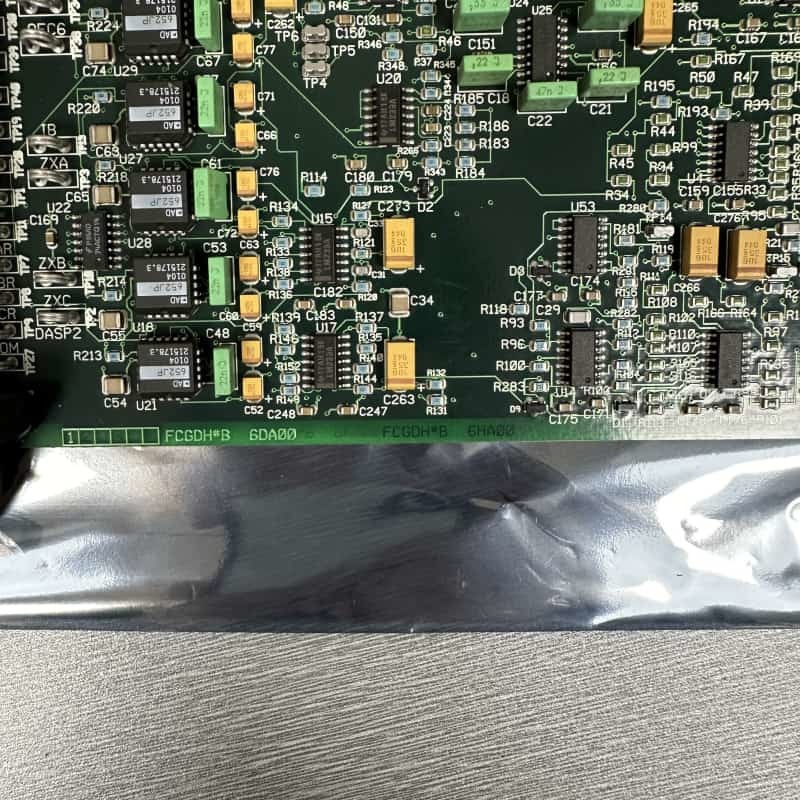

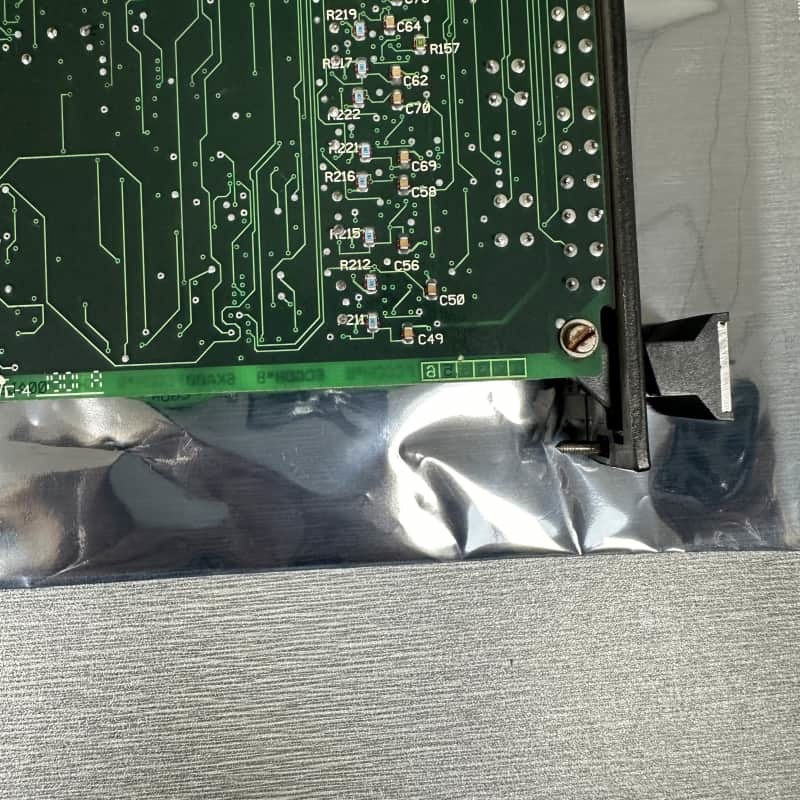

Physiquement, elle suit la norme VME 6U, présente une structure à six couches avec des SMD double face et se monte dans des racks VME aux côtés du DSPC pour une communication à faible latence. Elle comprend une face avant, deux connecteurs mâles arrière et des composants clés comme un FPGA Xilinx. Une réinitialisation du système initialise les registres aux états par défaut, tandis qu'un signal de présence confirme le fonctionnement : une défaillance désactive le gâchage et nécessite une réinitialisation matérielle.

Principales caractéristiques :
Intégration LCI et Mark V : Conçu pour les systèmes LCI et les commandes de turbine Mark V, reliant les données DSPC aux opérations du pont et prenant en charge la conversion de puissance critique de la turbine.

Contrôle précis du pont : Distribue les signaux de gâchage à fibre optique à six chaînes de cellules via un registre de masque de déclenchement et traite les retours, assurant un fonctionnement efficace du pont à 6 impulsions.

Diagnostics et sécurité intégrés : Transmet les diagnostics via le fond de panier VME ; la LED "IMOK" du signal de présence et la désactivation du gâchage améliorent la fiabilité du système et préviennent les dommages.

Conception standard VME : La taille VME 6U et la compatibilité avec le montage en rack avec le DSPC minimisent la latence, rationalisant la communication dans les configurations de contrôle industriel.

Matériel structuré : Le circuit SMD à six couches, le FPGA Xilinx et la face avant optimisent l'espace et permettent une surveillance/installation facile.
