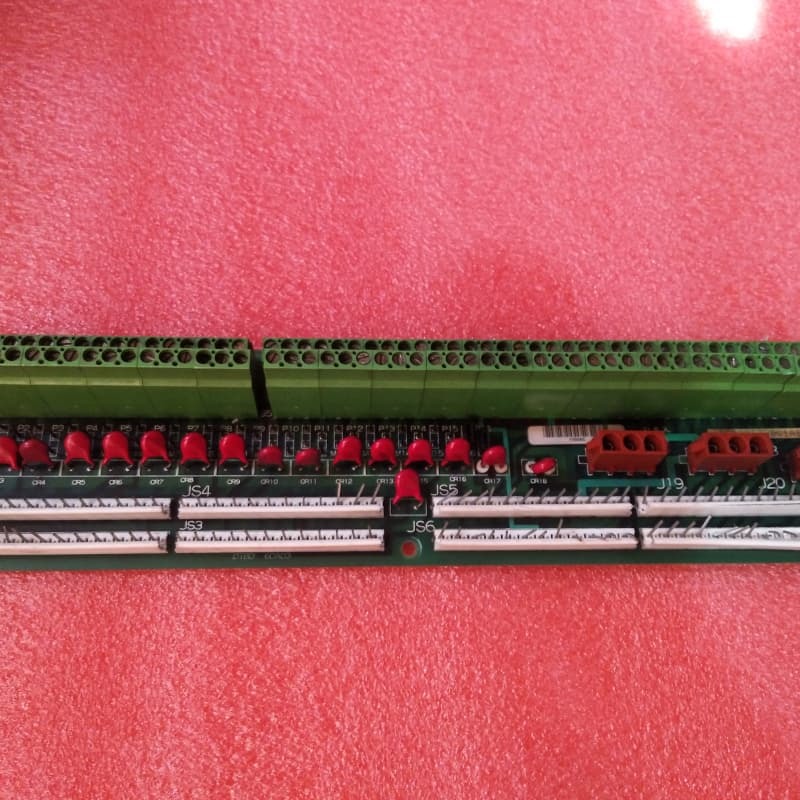

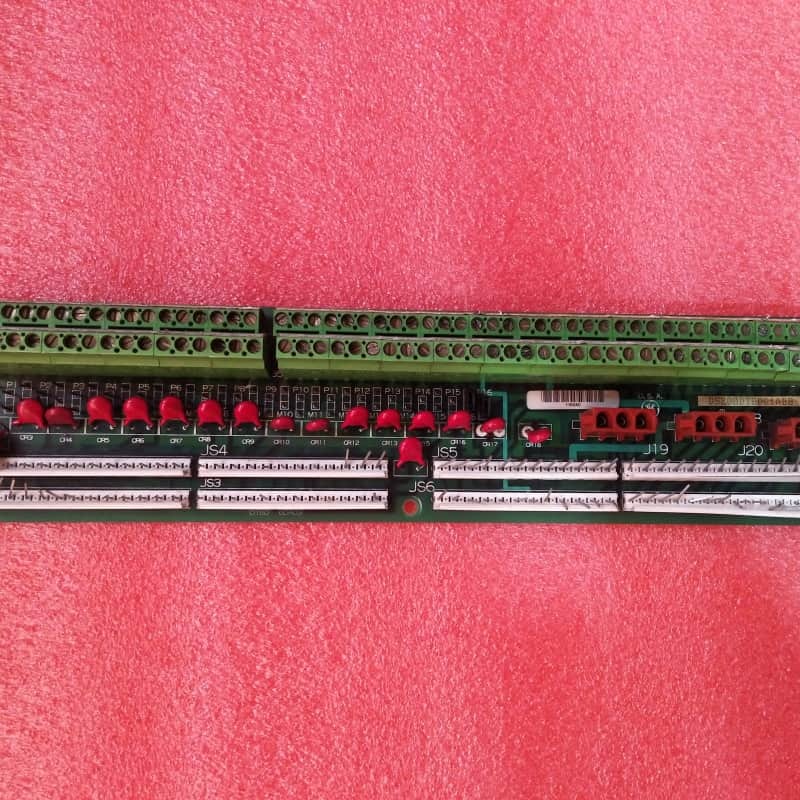

GE DS200DTBDG1ABB Planche de borne 330 mm x 200 mm pour le contrôle de la turbine Mark V

GE DS200DTBDG1ABB Carte de bornier Terminal Mark V Ge Turbine Control

Détails du produit :

Le GE DS200DTBDG1ABB est un module de terminaison d'extension de sortie de contact conçu pour le système de contrôle de turbine Mark V de GE, utilisé pour gérer les entraînements automatisés de turbines éoliennes, à gaz et à vapeur, et fait partie de la série de produits finaux de GE utilisant sa technologie Speedtronic brevetée. Bien qu'il ne possède pas d'étiquette d'assemblage modulaire spéciale dans son numéro de produit, il fonctionne comme un hub de terminaison essentiel pour les sorties de contact dans les systèmes Mark V.

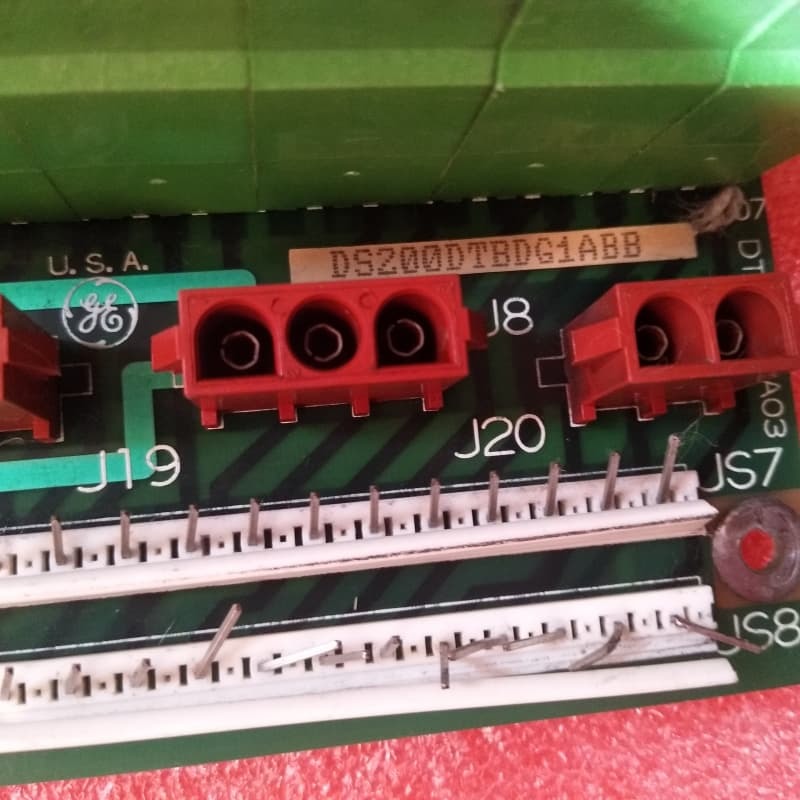

Physiquement, il mesure 11,25 pouces (longueur) × 3 pouces (hauteur), est doté d'un revêtement protecteur épais et standard pour circuit imprimé et comprend des composants de limitation de tension standard Mark V. Il est fixé par des vis à un emplacement intérieur spécifique de l'entraînement et se connecte aux cartes Mark V clés via des connecteurs dédiés : JS1-JS8 pour les signaux de relais TCRA, J8 pour l'alimentation des solénoïdes TCPD et J19/J20 en série pour l'alimentation des sorties de contact. L'installation nécessite un retrait minutieux des vis pour éviter de faire tomber du matériel dans l'entraînement, ce qui risque de provoquer des courts-circuits ou d'endommager les composants, l'étiquetage des câbles pour faciliter la réinstallation et le routage des câbles pour ne pas bloquer les orifices d'aération.

Principales caractéristiques :

Compatibilité héritée Mark V Speedtronic : Conçu sur mesure pour le système Mark V de contrôle de turbine, intégrant la technologie Speedtronic brevetée de GE et prenant en charge les configurations de turbines éoliennes/à gaz/à vapeur héritées.

Conception protégée et compacte : Le revêtement épais du circuit imprimé protège les composants, tandis que ses dimensions de 11,25 po × 3 po s'intègrent précisément dans les emplacements d'entraînement désignés, assurant une installation sûre et peu encombrante.

Interface de carte dédiée : Les connecteurs permettent des liaisons de signal/alimentation transparentes vers les cartes TCRA et TCPD, maintenant l'intégrité de la terminaison de sortie de contact.

Installation axée sur la sécurité : Nécessite une manipulation minutieuse des vis pour éviter les courts-circuits/dommages de l'entraînement et l'étiquetage/le routage des câbles pour éviter le blocage des orifices d'aération, minimisant ainsi les risques opérationnels pendant la maintenance.

Régulation de tension : Intègre des redresseurs, des diodes et des condensateurs standard Mark V pour la limitation de tension, protégeant les circuits sensibles et assurant des performances stables dans les environnements de contrôle de turbine.
