GE DS200DTBCG1A Carte de bornes de sortie de contact 100mm x 200mm
| Lieu d'origine | USA |
|---|---|
| Nom de marque | GE |
| Certification | COO |
| Numéro de modèle | Les données sont fournies par les autorités compétentes de l'État membre. |
| Quantité de commande min | 1 |
| Prix | $1000 |
| Délai de livraison | 5-7 jours |
| Conditions de paiement | T / t |
| Capacité d'approvisionnement | 999 |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom | Le module d'arrêt de sortie de contact de GE MARK v DS200DTBCG1A | ID de produit | Les données sont fournies par les autorités compétentes de l'État membre. |
|---|---|---|---|
| Série | Mark V | Largeur nette du produit | 100 mm |
| Hauteur nette du produit | 200 mm | Profondeur / longueur nette du produit | 330 mm |
| Poids net du produit | 2kg | Garantie | 1 an |
| Mettre en évidence | Carte de bornes GE DS200DTBCG1A,Carte de sortie de contrôle de turbine GE,Borne de contact 100mm x 200mm |
||
Description de produit

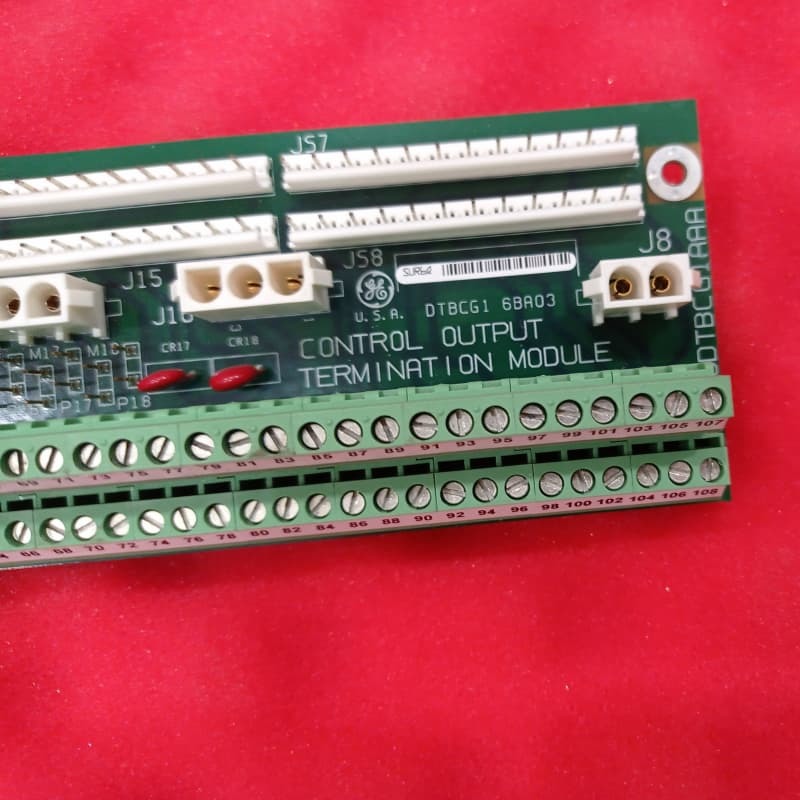

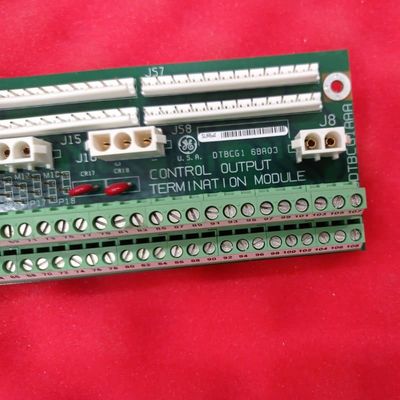

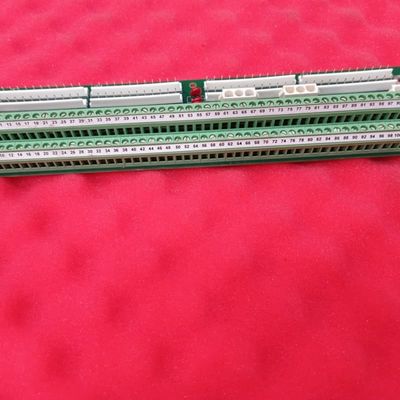

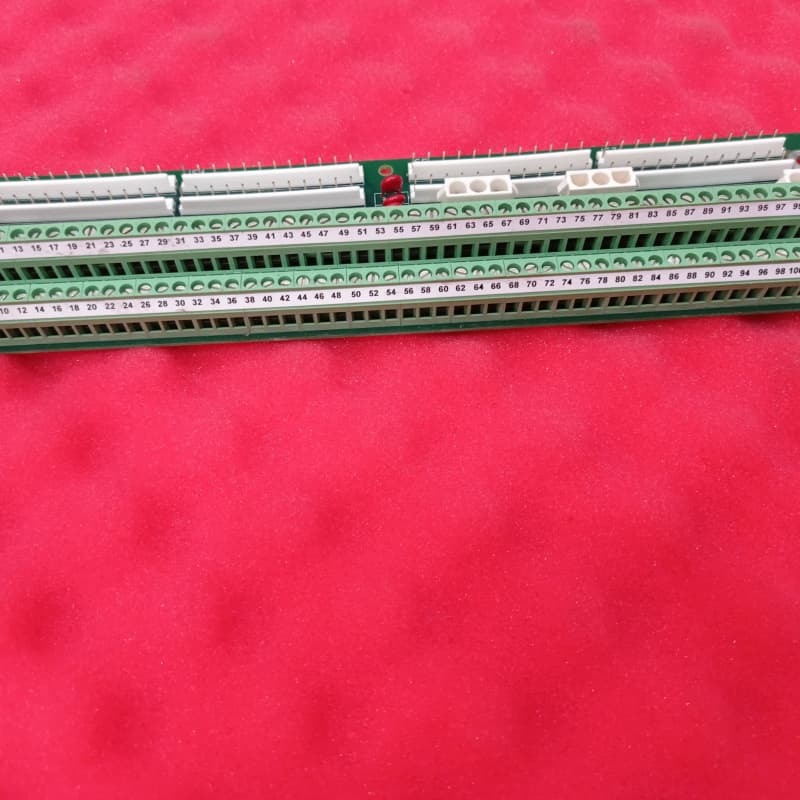

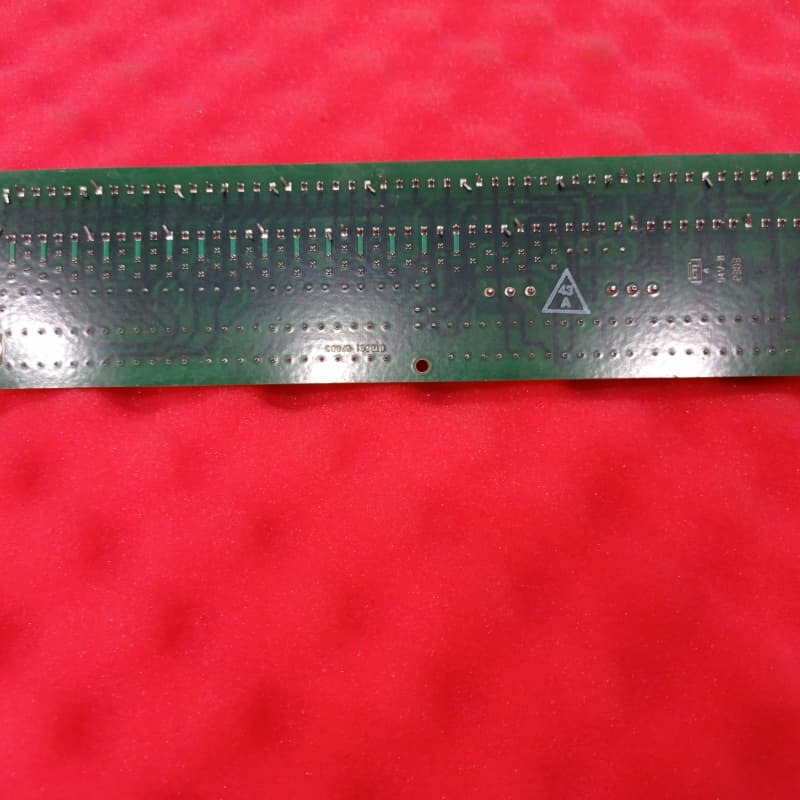

GE DS200DTBCG1A Carte de bornier de sortie de contact
Description du produit :
Le GE DS200DTBCG1A est un module de terminaison de sortie de contact appartenant à la série héritée Mark V Turbine Control System de GE, intégrant la technologie Speedtronic brevetée et utilisé pour contrôler les turbines à gaz, à vapeur et éoliennes compatibles GE. Il s'agit d'une version révisée du module DS200DTBCG1 d'origine, avec une seule mise à jour fonctionnelle de classe A.
Installé aux emplacements Q11, Q21 et Q51 dans le système Mark V, son rôle principal est de terminer et d'acheminer les signaux de sortie de contact. En Q21/Q51, il se connecte à 30 relais sur la carte TCRA ; en Q11, il se connecte à 4 relais de sortie de contact TCRA, avec des cavaliers spécialisés pour le contrôle de la vanne de purge du collecteur de gaz. Physiquement, avec deux blocs de jonction, 2 connecteurs à baïonnette à trois fils/deux fils, 10 cavaliers et des connecteurs dédiés : JS1-JS8, J8 et J15/J16. Le montage et le routage des câbles appropriés sont essentiels : les fils de signal doivent être séparés des câbles d'alimentation « bruyants » pour éviter les interférences, et le flux d'air ne doit pas être bloqué pour éviter la surchauffe.
Principales caractéristiques :
Intégration héritée Mark V Speedtronic : Conçu pour le contrôle des turbines du système Mark V, en tirant parti de la technologie Speedtronic éprouvée de GE et en s'adaptant aux configurations héritées.
Configuration spécifique à l'emplacement : S'adapte à Q11 et Q21/Q51, correspondant aux divers besoins de sortie des turbines.
Gestion des signaux haute densité : Deux blocs de jonction gèrent jusqu'à 220 fils de signal, avec des connecteurs dédiés pour un routage précis des signaux/de l'alimentation des relais.
Atténuation des interférences : Nécessite une séparation stricte des câbles ou des fils blindés pour éviter le bruit du signal, assurant une transmission précise de la sortie : les câbles à fibre optique peuvent être regroupés en toute sécurité avec les câbles d'alimentation.
Sécurité thermique : Dépend du flux d'air d'entraînement non obstrué ; un montage correct empêche les faisceaux de câbles de bloquer les évents, protégeant ainsi les composants chauffés.
