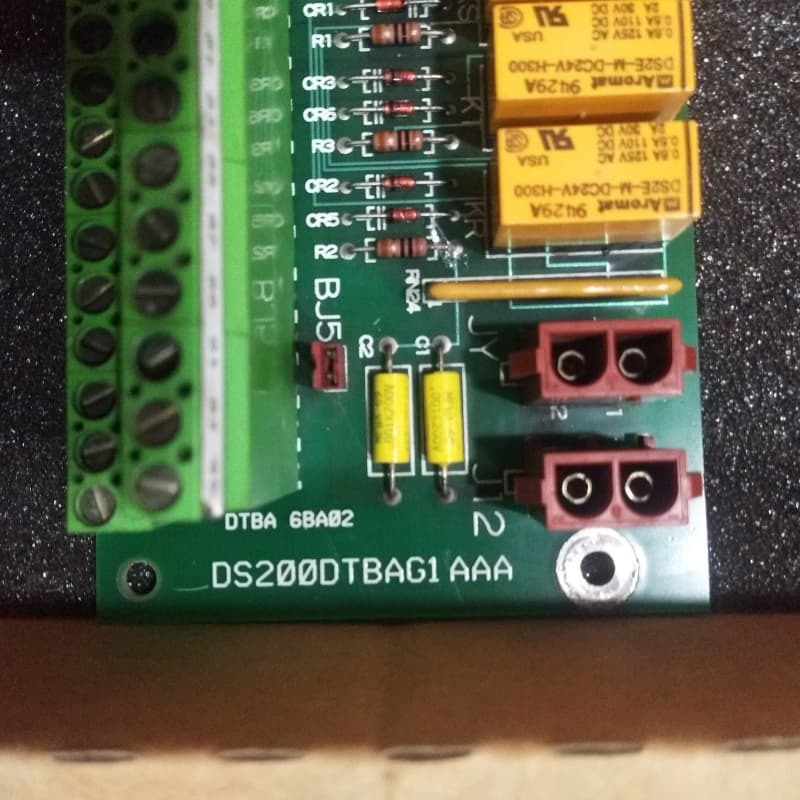

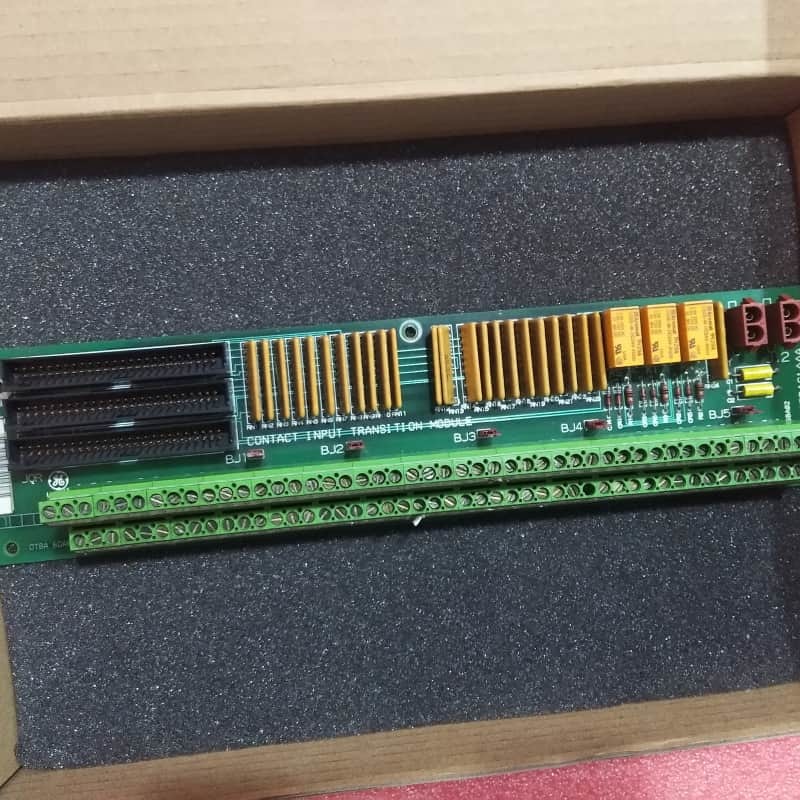

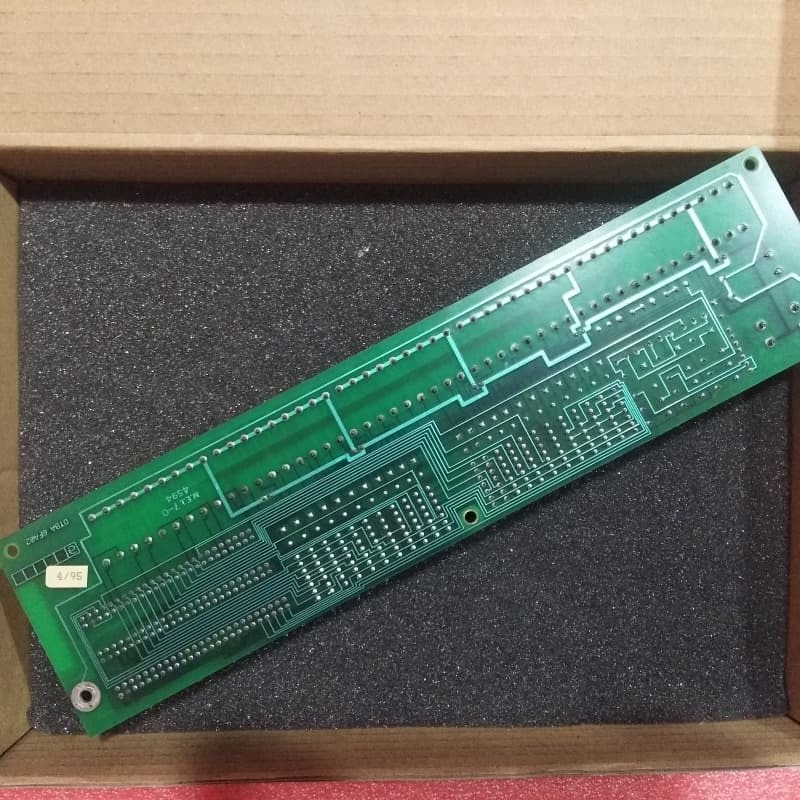

Carte de bornier numérique GE DS200DTBAG1AAA 200mm x 100mm

GE DS200DTBAG1AAA Carte de bornier numérique

Description du produit

Le GE DS200DTBAG1AAA est une carte de bornier numérique (DTBA), qui fait partie de la série Mark V LM de GE, conçue pour les systèmes de gestion de contrôle des turbines à gaz. Classée comme module de terminaison d'entrée de contact, elle est installée aux emplacements Q11, Q21 et Q51 dans les cœurs numériques, servant d'interface critique entre les entrées de contact et le TCDA.

Sa fonction principale est d'acheminer les 46 premières entrées de contact d'un cœur numérique vers la carte TCDA, avec une inversion du sens d'entrée configurable via les paramètres d'E/S TCDA pour une fonctionnalité de sécurité intégrée. Elle tire une alimentation de 125 VCC via le connecteur JY et prend en charge deux options de tension d'excitation pour l'entrée de contact via la carte de bornier TB2, mises en œuvre en usine. Le contrôleur Mark V LM utilise son alimentation pour fournir une tension d'interrogation isolée par fusible et à limitation de courant pour les entrées. Les cavaliers sur la carte isolent les masses de terrain en coupant la tension d'interrogation, regroupées en ensembles de 8 contacts, et nécessitent l'arrêt de la turbine pour les ajustements. Elle permet également au TCDA d'horodater les changements d'état des entrées de contact en moins de 1 ms et exécute des diagnostics continus pour alerter en cas de défaillances de circuits.

Principales caractéristiques
Intégration à la turbine à gaz Mark V LM :Conçue explicitement pour les systèmes de contrôle des turbines à gaz Mark V LM, garantissant une compatibilité transparente avec les cœurs numériques et les cartes TCDA.

Entrées de sécurité intégrée configurables :Les entrées de contact peuvent être inversées via la configuration d'E/S TCDA pour permettre un fonctionnement de sécurité intégrée, s'adaptant aux exigences de sécurité critiques de la turbine.

Prise en charge de la double tension d'excitation :Réglée en usine pour utiliser une excitation de 125 VCC ou 24 VCC pour les entrées de contact, correspondant aux divers besoins d'alimentation du système.

Isolation et sécurité de la masse :Les masses de terrain sont isolées à l'aide de cavaliers qui coupent la tension d'interrogation ; les ajustements des cavaliers sont limités aux arrêts de la turbine pour la sécurité.

Surveillance et diagnostics précis : Permet au TCDA d'horodater les changements d'état des entrées en moins de 1 ms et exécute des contrôles de diagnostic continus, déclenchant des alertes en cas de défaillances de circuits afin de minimiser les temps d'arrêt.

Isolation optique :Toutes les entrées de contact sont isolées optiquement par la carte TCDA, ce qui empêche les interférences électriques et protège les circuits de commande sensibles.

Paramètres techniques :
