Tableau de terminaison GE DS200CTBAG1ADD 330mm x 100mm Mark V

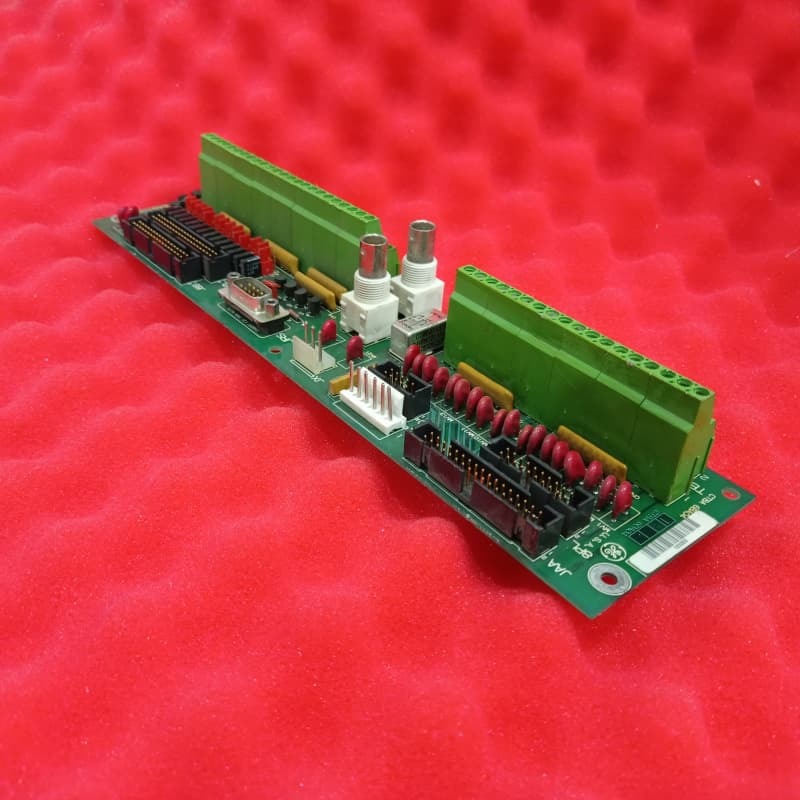

Il est logé dans les Mark VIl est essentiel que le système soit capable d'accéder à des signaux de sortie et de sortie de 4 ‰ 20 mA, à des signaux de tension/courant d'arbre, à IONET pour les cartes STCA/TCDA et à COREBUS pour les cartes QTBA/STCA.Il reçoit également une alimentation 24 VDC de la carte TCPD et comprend un relais de contournement pour maintenir la communication COREBUS en cas de perte de courantPhysiquement, il s'agit d'un PCB long et étroit avec des trous de perçage pour le montage, des diodes recouvertes de rouge et des codes d'identification.Il a des connecteurs divers avec le 6PL comme vestige inutilisé plus des composants comme 20+ MOVLes connecteurs COREBUS non utilisés nécessitent des résistances de terminaison, et les détails sont dans les documents techniques originaux de GE.

Principales caractéristiques
Performance révisée:S'appuie sur le DS200CTBAG1 original avec trois révisions de produit, améliorant le traitement du signal ou la fiabilité pour les besoins de contrôle des aérodérivatifs et des turbines.

Termination du signal critique:Centralitise le routage de 4 ¢ 20 mA d'E/S, de signaux d'arbre, d'IONET et de COREBUS, en se connectant aux cartes clés Mark V pour maintenir l'intégrité de la boucle de commande.

Énergie et protection redondantes:Comprend un relais de dérivation pour la communication COREBUS et plus de 20 MOV + diodes rouges pour la suppression/régulation de la tension, protégeant les circuits sensibles.

Connectivité configurable et organisée:Il dispose d'une douzaine d'interrupteurs jumper pour la personnalisation, des connecteurs clairement étiquetés avec le nom de l'usine, et des directives pour les pièces inutilisées, simplifiant l'installation et la maintenance.

Conception de qualité industrielleLes trous de forage à anneaux conducteurs pour un montage sûr et des composants durables assurent la stabilité dans les environnements de fonctionnement difficiles de la turbine.
