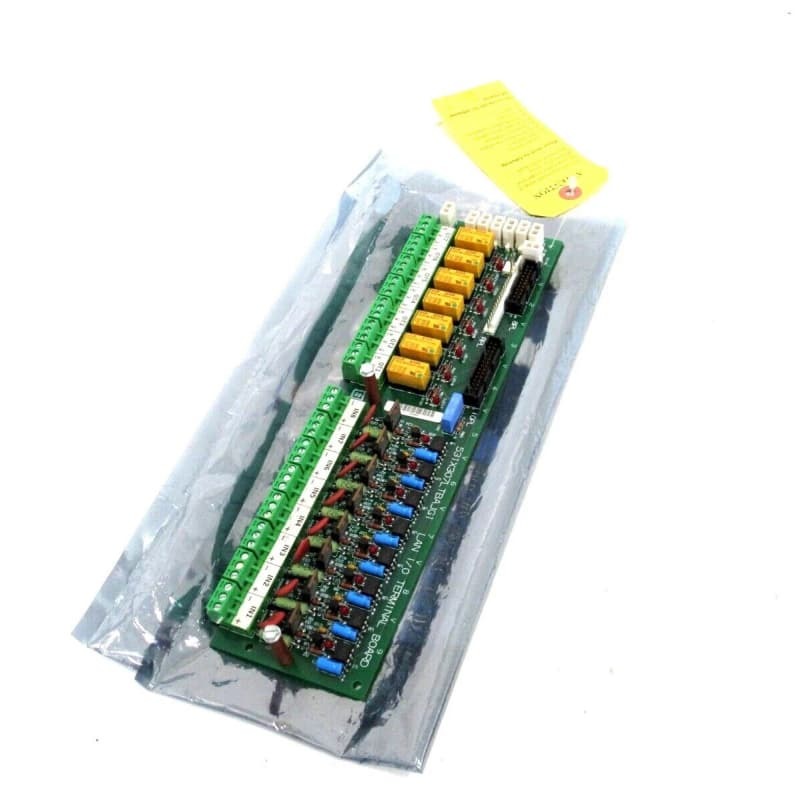

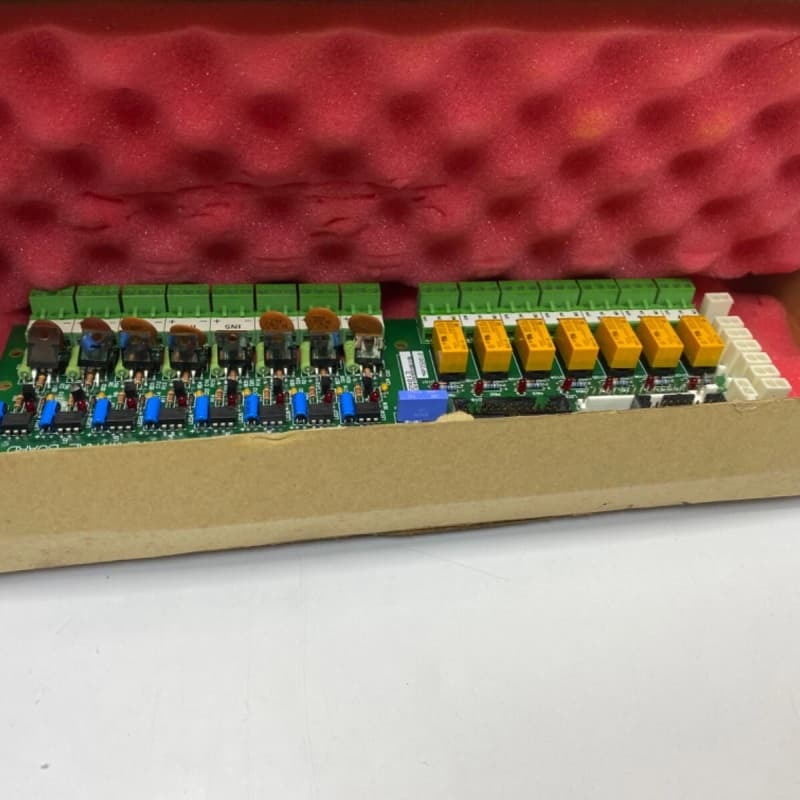

GE 531X307LTBAJG1 Carte de terminal E/S LAN 100mm x 200mm

Le GE 531X307LTBAJG1 est une carte de terminal d'E/S LAN faisant partie de la série de cartes de remplacement 531X de GE, conçue pour être installée dans des armoires de variateur/excitateur afin d'agir comme interface entre les dispositifs de commande et les équipements externes. Elle distribue les signaux LAN et facilite la communication d'E/S entre la carte de terminal LTB, NTB/3TB et la carte de commande du variateur.

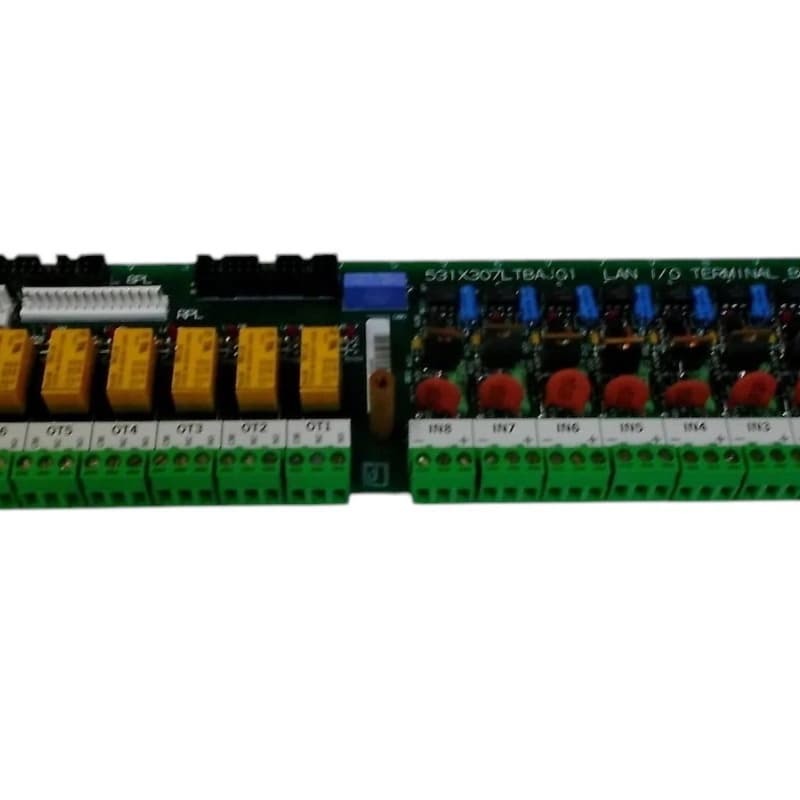

En tant que révision G1, elle comprend huit prises d'entrée de commande configurables de 24 VCC reliées au bus 8PL, ainsi que huit ensembles de bornes d'entrée acceptant 24–240 VCA/CC ; les révisions G2 ne comportent pas ces prises et ne prennent en charge que les entrées CC. Ses sorties comprennent sept contacts de relais de forme C basse tension/courant (OT1–OT7) et des connexions pilotes pour sept relais haute tension/courant. Elle dispose de 15 LED : LED1–LED8 pour l'état des entrées, LED17–LED23 pour l'activation des relais ; et deux types de connecteurs : des câbles ruban PL pour les E/S/alimentation internes et des fils individuels TB pour les dispositifs internes/externes.

Principales caractéristiques
Compatibilité double révision et flexibilité d'entrée : La révision G1 offre huit prises d'entrée configurables de 24 VCC (CI1PL–CI8PL) et des bornes d'entrée de 24–240 VCA/CC, tandis que les G1/G2 permettent toutes deux un transfert de signal d'E/S transparent via le bus 8PL vers les cartes de commande NTB/variateur.

Couches de sortie de relais doubles : Fournit sept contacts de relais de forme C basse tension/courant pour la commutation de base et des connexions pilotes pour sept relais haute tension/courant, prenant en charge divers besoins de contrôle des dispositifs externes.

Surveillance claire de l'état : 15 LED offrent une visibilité en temps réel : 8 pour l'activation du circuit d'entrée (IN1–IN8) et 7 pour l'état des relais (RX1–RX7), ce qui simplifie le dépannage et les contrôles opérationnels.

Connectivité structurée : Les connecteurs PL gèrent les E/S/alimentation internes, tandis que les connecteurs TB se connectent aux dispositifs internes/externes, assurant un câblage organisé et fiable et réduisant les risques d'interférences de signal.

Distribution du signal LAN : Agit comme un concentrateur compatible LAN, facilitant la communication entre les dispositifs de commande et les périphériques, ce qui est essentiel pour le fonctionnement intégré du système de variateur/excitateur.
