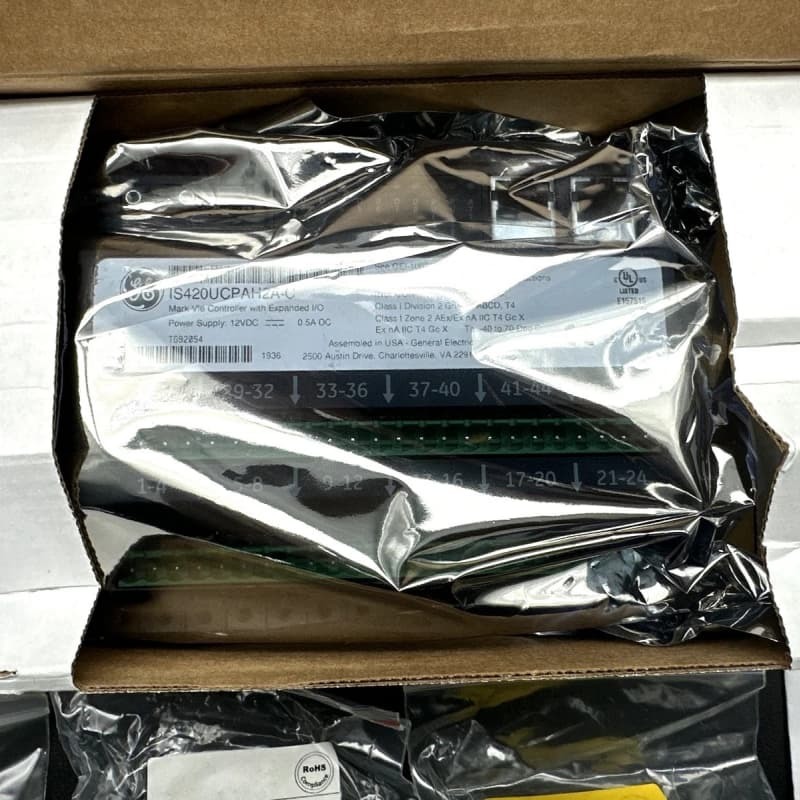

Module de contrôleur d'E/S GE IS420UCPAH2A 330mm x 200mm Mark VIe

Le GE IS420UCPAH2A est un programme de contrôleur avec des E/S intégrales, le deuxième modèle de ce type dans la série de systèmes de contrôle de turbines Mark VIe de GE. Conçue pour le contrôle des turbines à gaz, à vapeur et éoliennes, la série Mark VIe est très appréciée dans l'automatisation industrielle en tant que l'une des dernières gammes Mark de GE à intégrer la technologie Speedtronic brevetée, introduite pour la première fois avec le Mark I des années 1960.

Physiquement, le contrôleur est un ensemble à module unique monté directement sur un panneau en tôle, composé de trois composants principaux : la carte processeur IS400BPPCH2A, la carte d'entrée/sortie IS400STWCH1A et la carte d'extension d'E/S IS400WEXPH1A. L'IS400WEXPH1A est essentiel à sa fonctionnalité d'E/S étendue, ce qui le distingue des contrôleurs UCPA précédents. Il fonctionne sur une alimentation nominale de 12 V CC avec une protection de classe II et nécessite un câblage de bornier d'entrée ne dépassant pas 98 pieds. Pour obtenir des conseils d'utilisation, tous les détails nécessaires se trouvent dans le guide d'instructions GEI-10071 Mark VIe Controller UCPA.

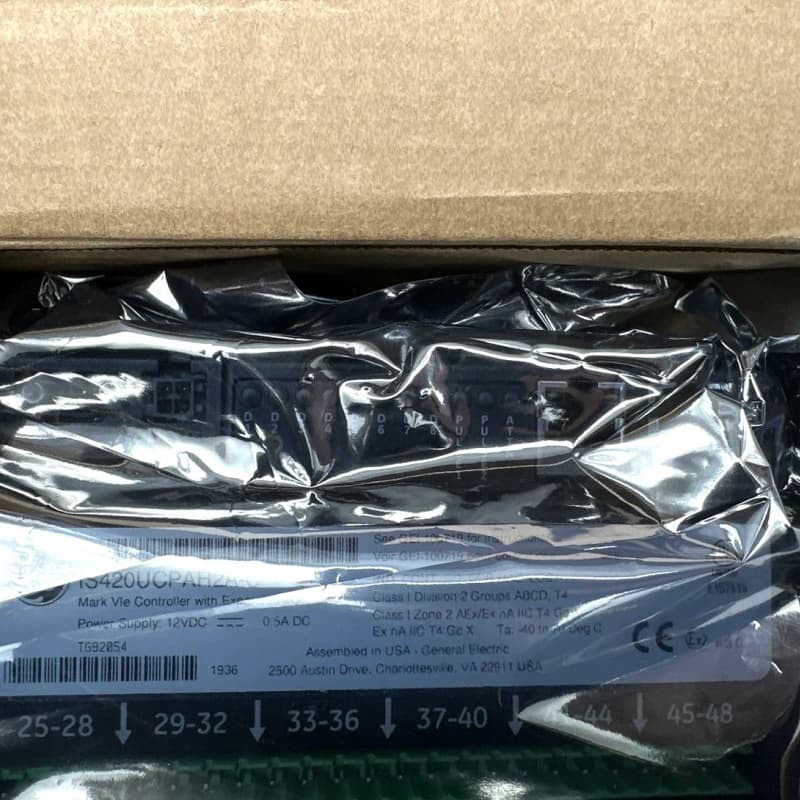

Le module comprend des LED de diagnostic : les LED DIO1-8 et Pulse 1/2 et une LED ATTN. Ces LED permettent une surveillance en temps réel des performances du contrôleur, ce qui facilite le dépannage rapide.

Principales caractéristiques
Capacités d'E/S étendues : Équipé de la carte d'extension IS400WEXPH1A, il ajoute 4 DIO, 6 entrées analogiques et 2 sorties analogiques, dépassant la capacité d'E/S des contrôleurs UCPA précédents et s'adaptant aux besoins de contrôle de turbine plus complexes.

Alignement Speedtronic et Mark VIe : Dans le cadre de la série Mark VIe, il exploite la technologie Speedtronic héritée de GE, garantissant des performances fiables dans les applications de turbines critiques et maintenant la compatibilité avec l'écosystème de contrôle industriel de GE.

Composition modulaire : Construit à partir de trois cartes dédiées, la conception à module unique simplifie l'installation et la maintenance, avec une séparation claire des composants pour un dépannage ciblé.

Spécifications précises de l'alimentation et du câblage : Fonctionne sur 9–16 V CC avec une protection de classe II pour la sécurité électrique ; la longueur du câblage d'entrée est limitée à 98 pieds pour préserver l'intégrité du signal, ce qui est essentiel pour une transmission précise des données d'E/S.

Surveillance des LED de diagnostic : Comporte des LED dédiées pour DIO/Pulse et ATTN. Les codes de flash communiquent des statuts spécifiques, ce qui permet d'identifier efficacement les problèmes sans outils complexes.
