La série GE IS220YSILS1B Safety I/O Pack 100 mm x 200 mm Mark VIe

Le GE IS220YSILS1B est un pack d'E/S de protection de sécurité de base appartenant à la série Mark VIeS de GE, un composant spécialisé axé sur les fonctions critiques pour la sécurité dans les systèmes de contrôle industriels. Il fonctionne en courant continu (CC), avec une entrée minimale de 27,4 volts, une tension nominale d'environ 28 volts et une tolérance maximale de 28,6 volts, garantissant une consommation d'énergie stable conforme aux systèmes CC industriels.

Conçu pour résister aux conditions difficiles typiques des applications de la série Mark VIeS HazLoc, il fonctionne dans une plage de température ambiante spécifique. Cette plage s'étend de -30°C à +65°C, ce qui le rend adapté aux environnements avec des fluctuations de température extrêmes, tels que les centrales électriques ou les installations de turbines. L'IS220YSILS1B est un assemblage modulaire et représente une version révisée du modèle parent IS220YSILS1, intégrant une révision fonctionnelle de classe B qui améliore ses spécifications de performance de base et ses capacités opérationnelles globales par rapport à l'original.

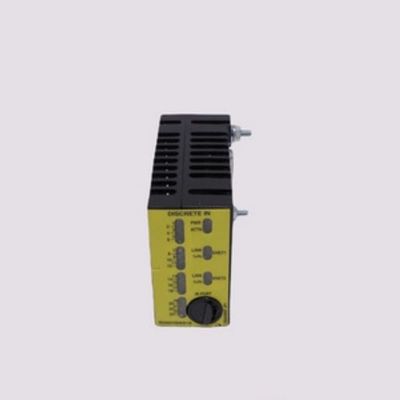

Physiquement, l'appareil présente une configuration de circuits internes enfermée dans un châssis extérieur en plastique. Le châssis comprend des évents latéraux, qui servent à deux fins : faciliter le refroidissement pour éviter la surchauffe pendant un fonctionnement prolongé et renforcer l'intégrité structurelle pour protéger les composants internes des contraintes mécaniques mineures. Ce panneau avant est équipé d'une série d'indicateurs LED, qui sont essentiels aux processus de diagnostic, permettant aux opérateurs de surveiller l'état de l'appareil et d'identifier les problèmes potentiels en temps réel.

Principales caractéristiques
Spécifications d'alimentation de précision : Fonctionne sur une plage de tension CC adaptée à la stabilité industrielle : 27,4 V à 28,6 V, avec une tension nominale de 28 V, garantissant des performances constantes sans perturbations liées à la tension, une exigence essentielle pour les fonctions de protection de sécurité.

Résistance aux températures industrielles : Fonctionne de manière fiable dans une plage de température ambiante de -30 °C à +65 °C, correspondant aux normes de conception robustes des produits de la série Mark VIeS HazLoc et permettant le déploiement dans des environnements difficiles avec des variations thermiques extrêmes.

Révision améliorée de classe B : En tant que modèle révisé du parent IS220YSILS1, il offre des performances et des fonctionnalités de base améliorées, répondant aux limitations potentielles de la conception d'origine afin de mieux prendre en charge les opérations de boucle de contrôle critiques pour la sécurité.

Châssis protecteur et refroidi : Le châssis extérieur en plastique comprend des évents latéraux qui favorisent un refroidissement efficace, empêchant la surchauffe des composants lors d'une utilisation continue, et ajoutent une durabilité structurelle, protégeant les circuits internes des débris environnementaux et des impacts physiques mineurs.

Indicateurs LED de diagnostic : Le panneau avant jaune comporte plusieurs paires de LED dédiées au diagnostic, fournissant des mises à jour visuelles claires de l'état. Ces paires incluent OPT et SYNC, WSOG et OSPD, ESTP et RUN, Tx/Rx et LINK ENET2, Tx/Rx et Link ENET1, et ATTN et PWR. Chaque paire communique des états opérationnels spécifiques, permettant une identification rapide des défauts et réduisant les temps d'arrêt de maintenance.
