GE IS2020RKPSG2A Module d'alimentation pour rack VME 400W Mark VI

Le GE IS2020RKPSG2A est un module d'alimentation pour rack VME appartenant à la série Mark VI, faisant partie intégrante des systèmes de contrôle de turbines à gaz Speedtronic de GE. En tant qu'alimentation autonome de 400W, il se monte sur le côté droit des racks de contrôle/interface VME via un support en tôle, fournissant des tensions CC critiques au fond de panier VME et une sortie CC optionnelle de 335V pour les détecteurs de flamme. Il prend en charge deux tensions d'entrée : 125V CC et une version basse de 24V CC, et remplace directement l'ancien RKPSG1.

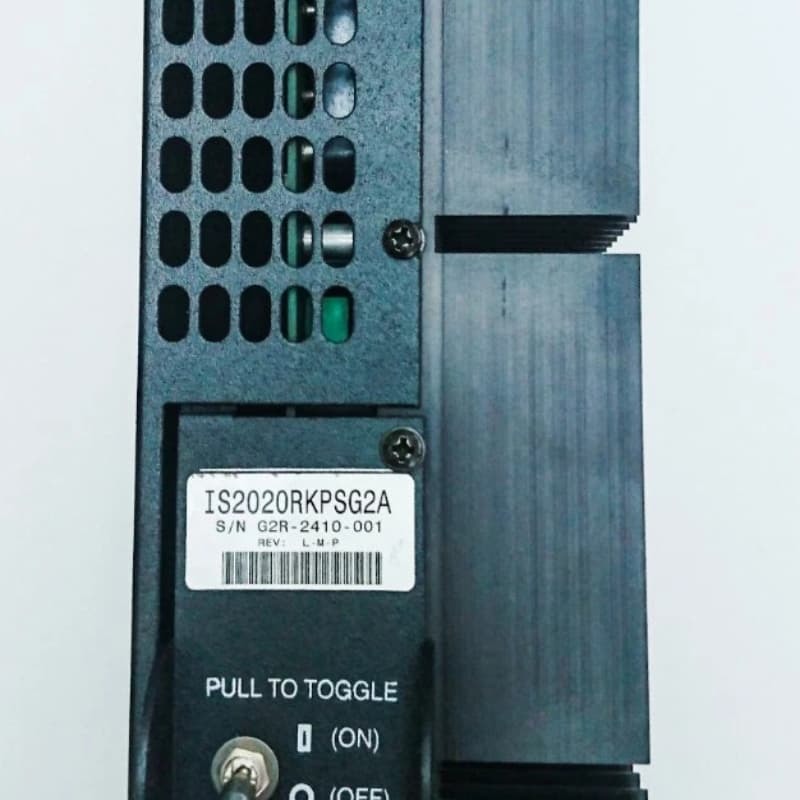

Équipé d'un interrupteur d'alimentation verrouillable en façade et de trois LED d'état, il simplifie la surveillance et le dépannage. Les connexions clés incluent les connecteurs PSA/PSB montés en haut et PS125/PS24, PS335, PS28 et PSSTAT montés en bas. Sa conception comprend des ailettes métalliques montées sur le côté comme dissipateur thermique et une plaque frontale avec des numéros de révision/série pour une référence facile, s'alignant sur l'héritage de la technologie Speedtronic de Mark VI.

Principales caractéristiques
Alimentation en tension et polyvalence : Fournit +5V, ±12V, ±15V, ±28V au fond de panier VME ; 335V CC en option pour les détecteurs de flamme. Prend en charge les entrées CC 125V/24V, s'adaptant à diverses configurations d'alimentation industrielles.

Fonctionnement convivial : L'interrupteur d'alimentation verrouillable en façade contrôle les sorties et réinitialise les défauts ; trois LED fournissent un état clair : alimentation d'entrée (jaune), défaut (rouge), normal (vert). Les défauts ne s'effacent que si la cause première est résolue.

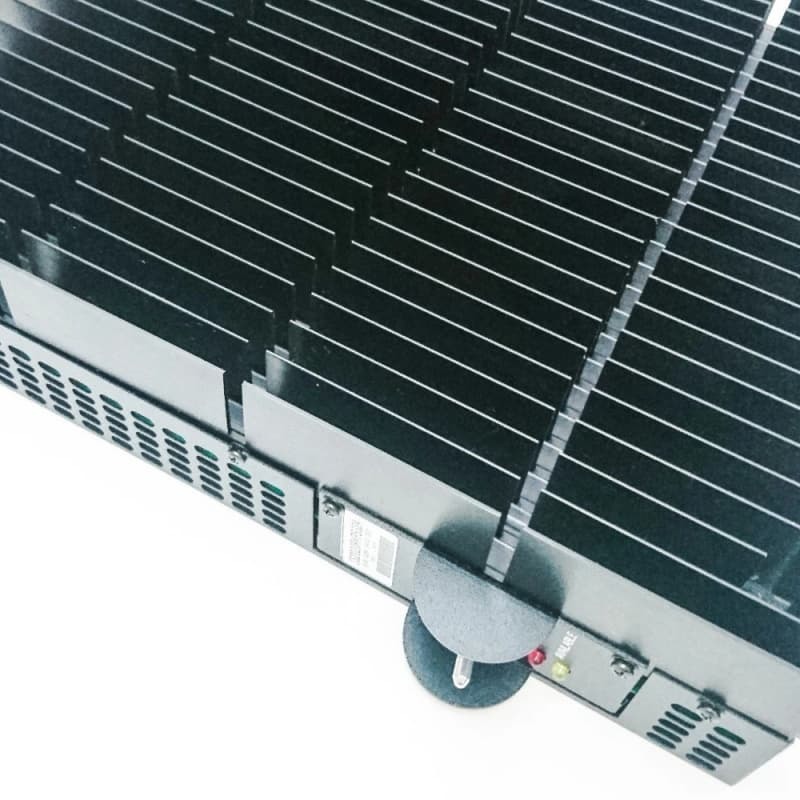

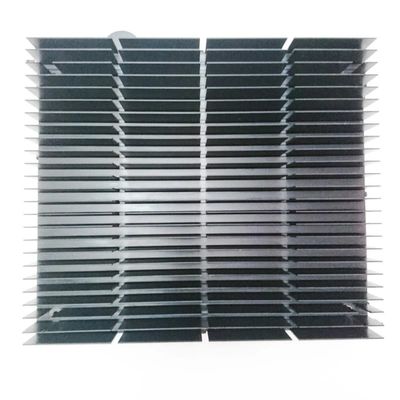

Conception robuste : Module autonome avec dissipateurs thermiques à ailettes métalliques montés sur le côté pour la gestion thermique ; le montage sur support en tôle assure la stabilité dans les racks VME.

Flexibilité de configuration : Alimente les périphériques externes via les sorties P28C/PS28 en commutant un cavalier latéral de « Normal » à « Isolé ». La sortie 5V a une limite de courant spéciale : la sous-tension (UV) déclenche l'arrêt de toutes les autres sorties jusqu'à ce que le 5V soit rétabli.
