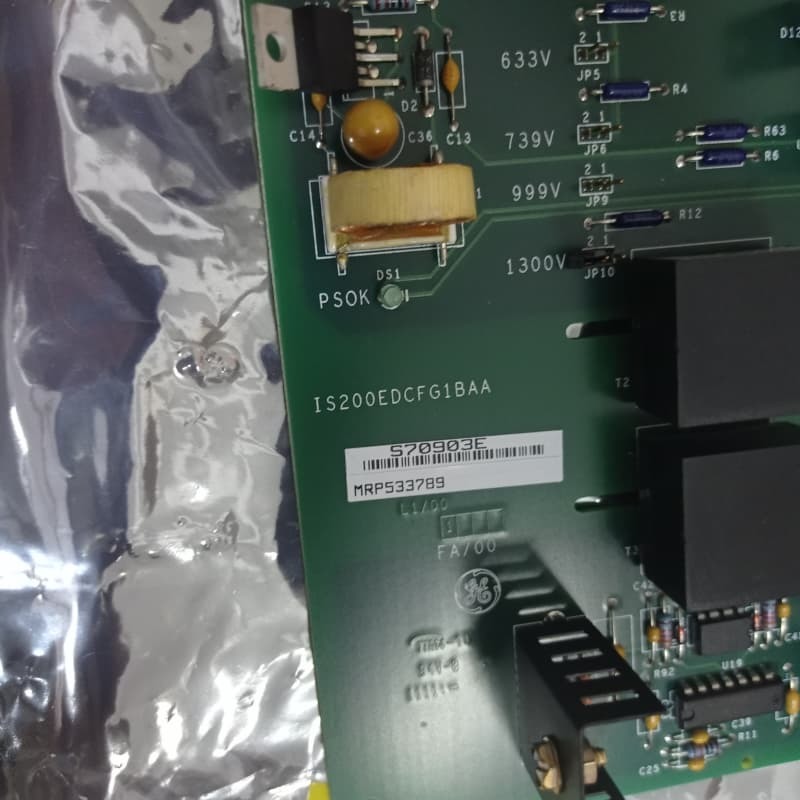

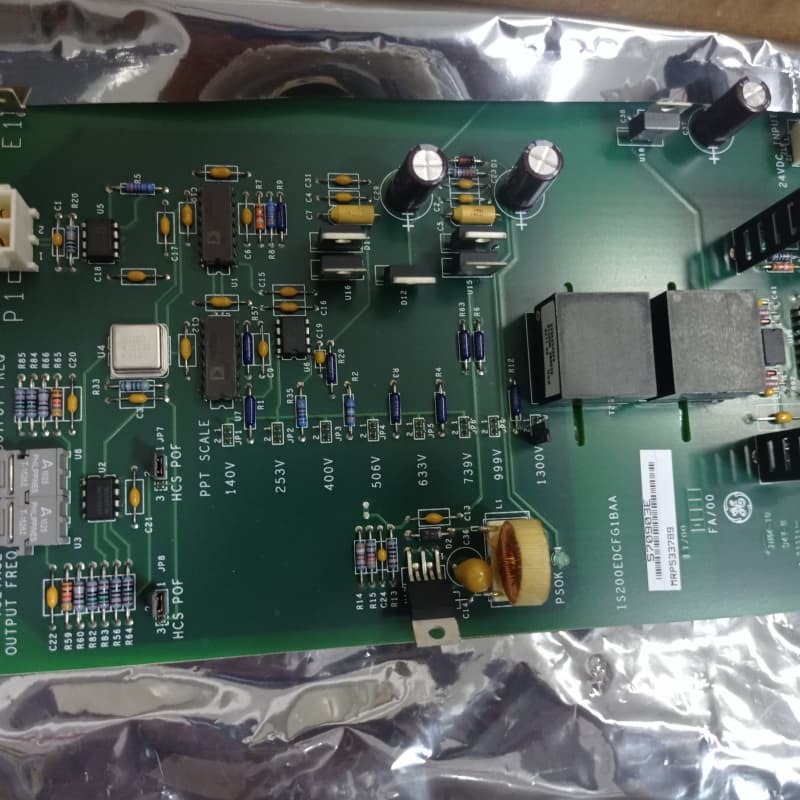

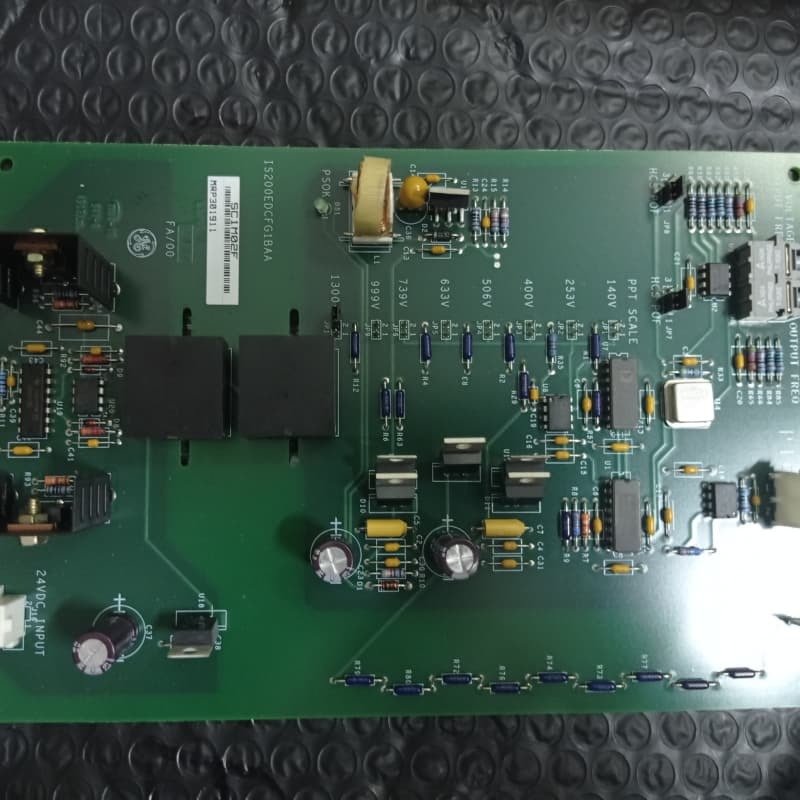

GE IS200EDEXG1BAA Carte de contrôle de désexcitation de l'excitateur pour Mark V

La GE IS200EDEXG1BAA est une carte de contrôle de désexcitation de l'excitatrice (EDEX) dans le système d'excitation EX2100e, essentielle pour la sécurité du générateur lors des arrêts d'urgence. Son rôle principal est de dissiper l'énergie stockée du champ du générateur lorsque les disjoncteurs ou les contacteurs de champ s'ouvrent, évitant ainsi les dommages. Intégrée au module de désexcitation, elle fonctionne avec les cartes EMIO et EXTB pour déclencher et exécuter la dissipation d'énergie via le déclenchement contrôlé de redresseurs commandés au silicium (SCR).

Équipée de capteurs de conduction à effet Hall, de circuits de maintien de tension et de LED d'état, elle assure un fonctionnement fiable même en cas de panne de courant. La carte traite les signaux de courant, maintient les rails de tension essentiels et se coordonne avec les composants auxiliaires pour permettre une désexcitation précise et ininterrompue dans les générateurs.

• Contrôle SCR : Gère le déclenchement des SCR pour réguler le flux de courant et dissiper efficacement l'énergie du champ du générateur lors des arrêts.
• Retour de conduction : Utilise des capteurs à effet Hall avec une bague de couplage magnétique pour détecter le flux de courant bipolaire, transmettant les signaux M1/M2 à la carte EXTB pour la surveillance et le contrôle.
• Rétention de tension : Un circuit de maintien maintient les rails CC ±24 V pendant les pannes de courant, assurant le déclenchement des SCR et la fonctionnalité des contacts externes pour une désexcitation ininterrompue.
• Initiation EMIO : Déclenchée par la carte EMIO via l'EXTB, elle coordonne l'ouverture du contacteur/disjoncteur et le transfert du signal vers les circuits SCR.
• Indicateurs d'état : Deux LED rouges s'allument lors de la détection de courant, fournissant une rétroaction visuelle sur le fonctionnement du capteur de conduction pour les diagnostics.
