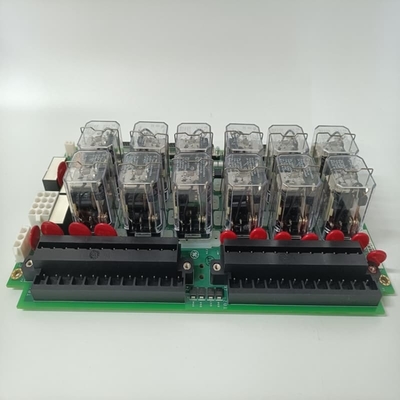

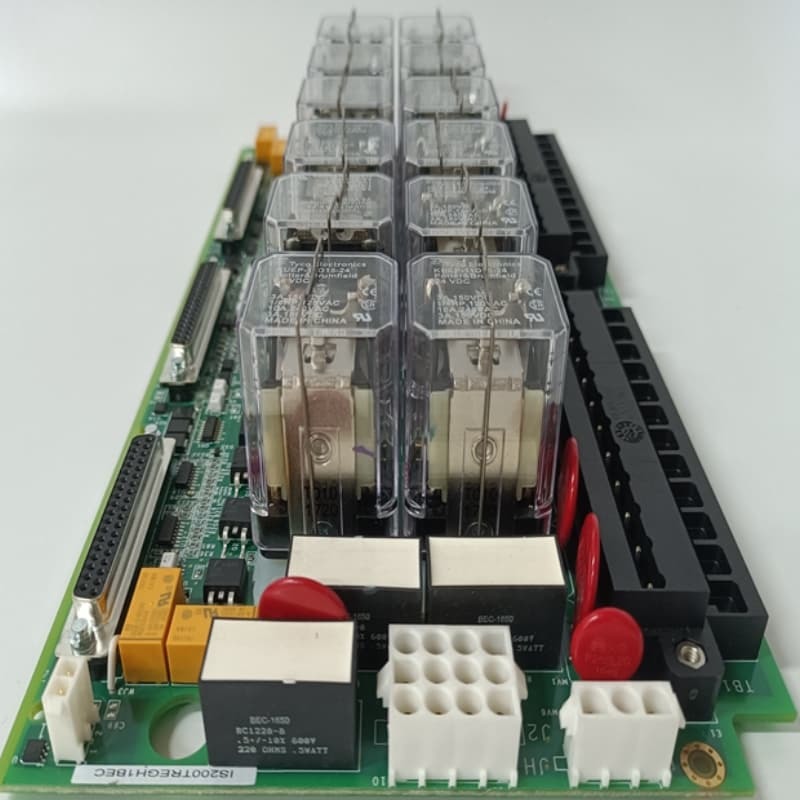

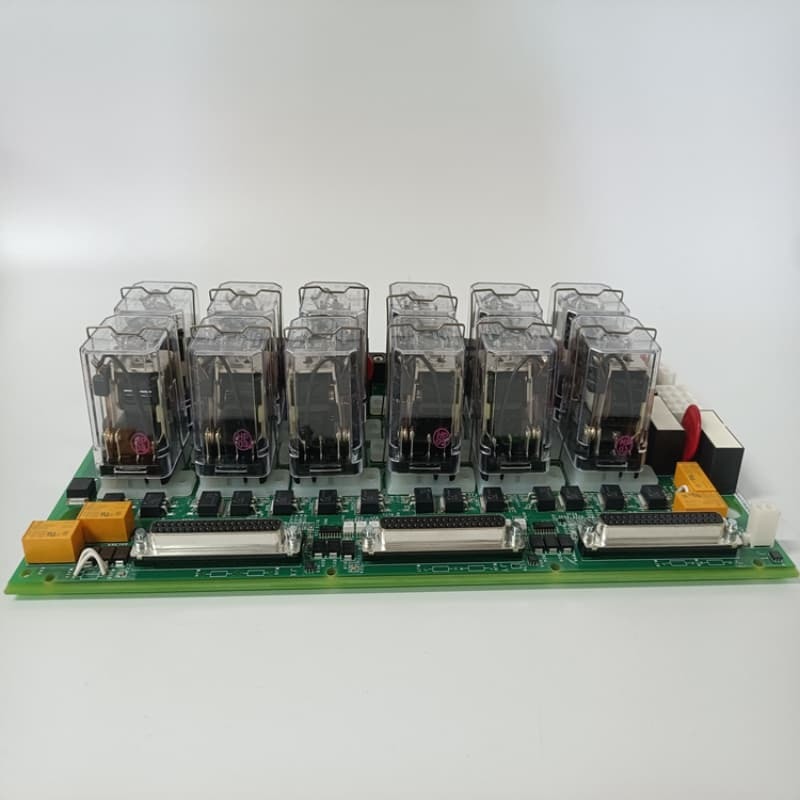

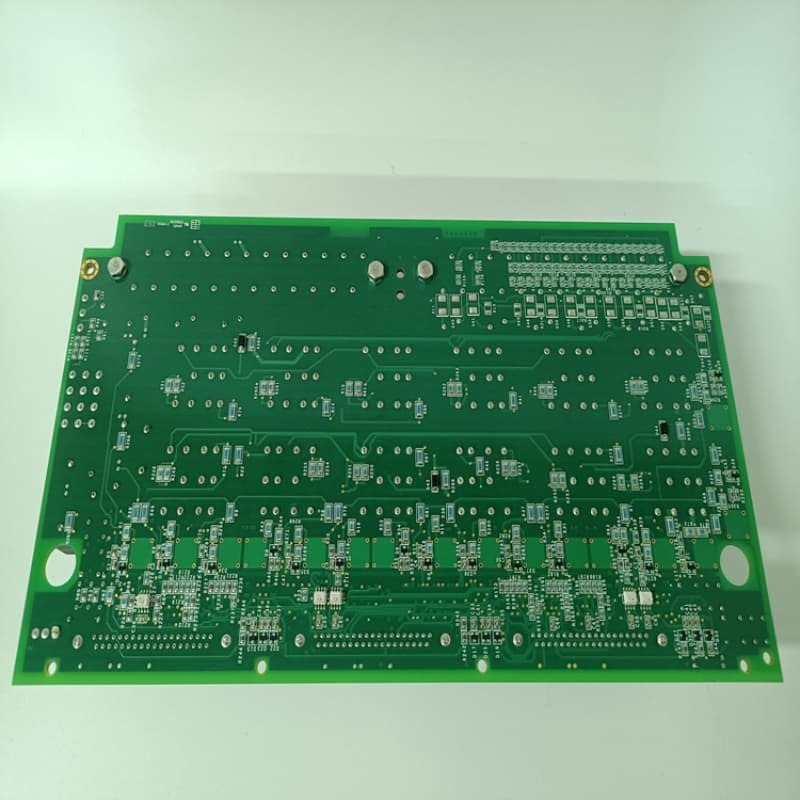

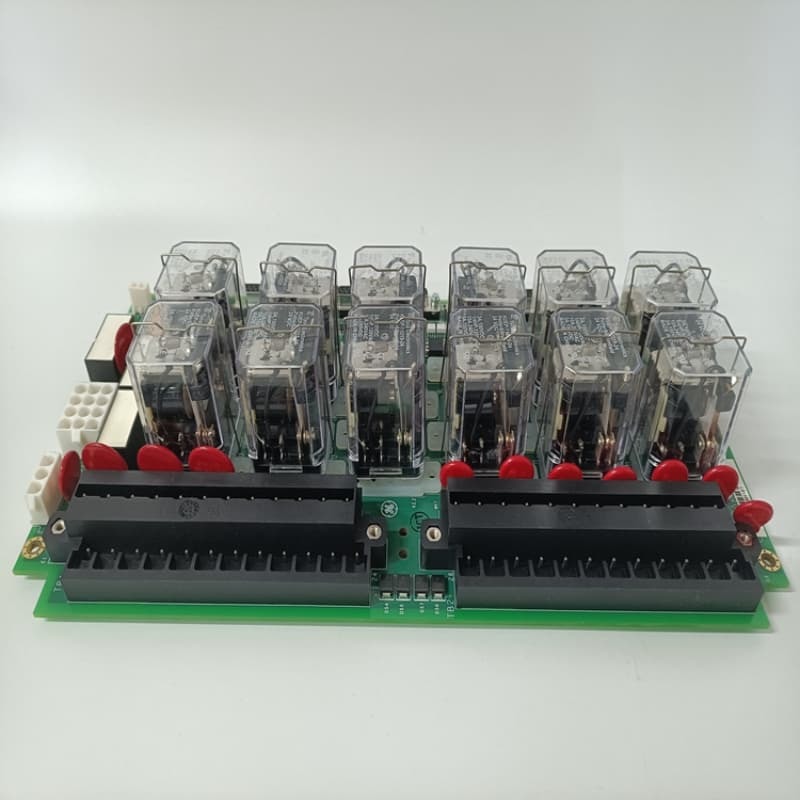

GE IS200TREGH1BDB Carte de terminaison d'urgence de déclenchement Mark VI

Le GE IS200TREGH1BDB est une carte de terminaison de déclenchement d'urgence de turbine dans le système de contrôle Mark VI, responsable de l'alimentation de jusqu'à trois solénoïdes de déclenchement d'urgence. Elle fournit le côté positif de l'alimentation CC aux solénoïdes, fonctionnant en tandem avec la carte TRPG (qui fournit le côté négatif) pour assurer une distribution équilibrée de l'alimentation. Entièrement contrôlée par le contrôleur d'E/S, elle constitue un élément essentiel du mécanisme de sécurité de la turbine, permettant des arrêts d'urgence en cas de besoin.

Dans les systèmes simplex, elle se connecte via un câble J1 à la carte de terminaison TSVO, transmettant les signaux de déclenchement pour activer une fonction de serrage de vanne servo après le déclenchement, le contrôleur d'E/S gérant la protection contre la survitesse d'urgence, les arrêts d'urgence et les opérations de relais. La fonctionnalité des solénoïdes est vérifiée par des tests en ligne/hors ligne, garantissant une réactivité dans les scénarios critiques.

Caractéristiques :
Alimentation du solénoïde de déclenchement : Fournit une alimentation CC positive à un maximum de 3 solénoïdes, associée à TRPG pour un fonctionnement coordonné.

Intégration du contrôleur d'E/S : Géré par le contrôleur d'E/S, qui gère la protection contre la survitesse d'urgence, les arrêts d'urgence et contrôle 12 relais pour l'activation redondante des solénoïdes.

Compatibilité Simplex : Inclut un câble J1 vers TSVO pour le serrage de la vanne servo après le déclenchement, améliorant la sécurité dans les configurations non redondantes.

Capacités de test : Prend en charge les tests manuels de solénoïdes en ligne et les simulations de survitesse hors ligne, avec des contacts de retour confirmant les déclenchements réussis.

Contrôle redondant des relais : Neuf relais en trois groupes de vote assurent une activation fiable des solénoïdes, minimisant les déclenchements intempestifs et les défaillances à point unique.
