Le système de protection des turbines de type GE IS200TPROH1BBB marque VI

Le GE IS200TPROH1BBB est une carte de protection de la série Mark VI, essentielle pour les systèmes de sécurité des turbines. Elle fournit des signaux essentiels aux cartes VPRO à triple redondance, formant un système de protection indépendant contre la survitesse et la synchronisation d'urgence. Cette configuration fonctionne séparément du contrôle principal de la turbine, garantissant des réponses de sécurité fiables.

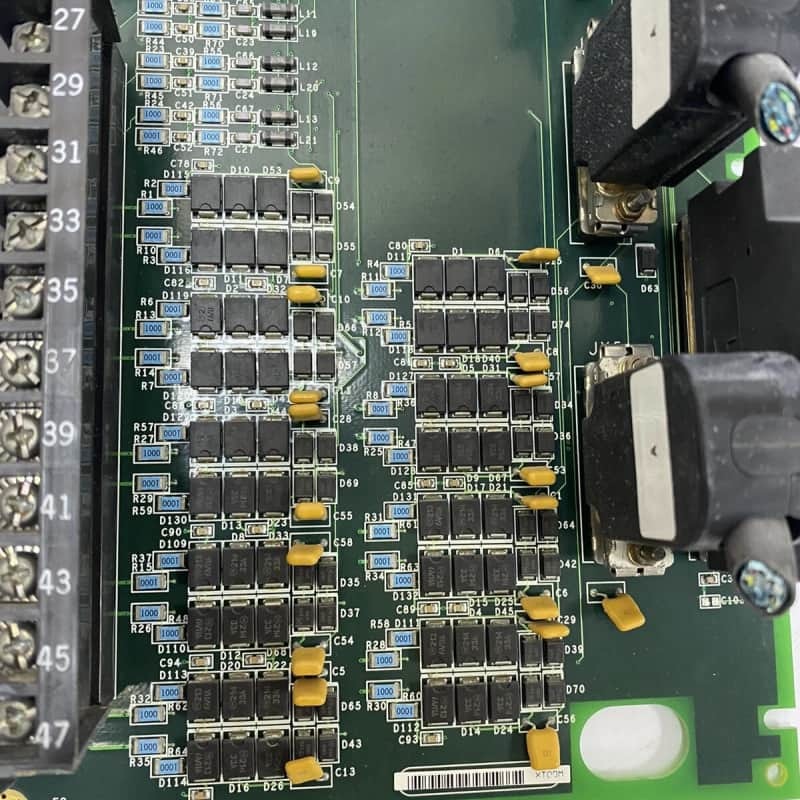

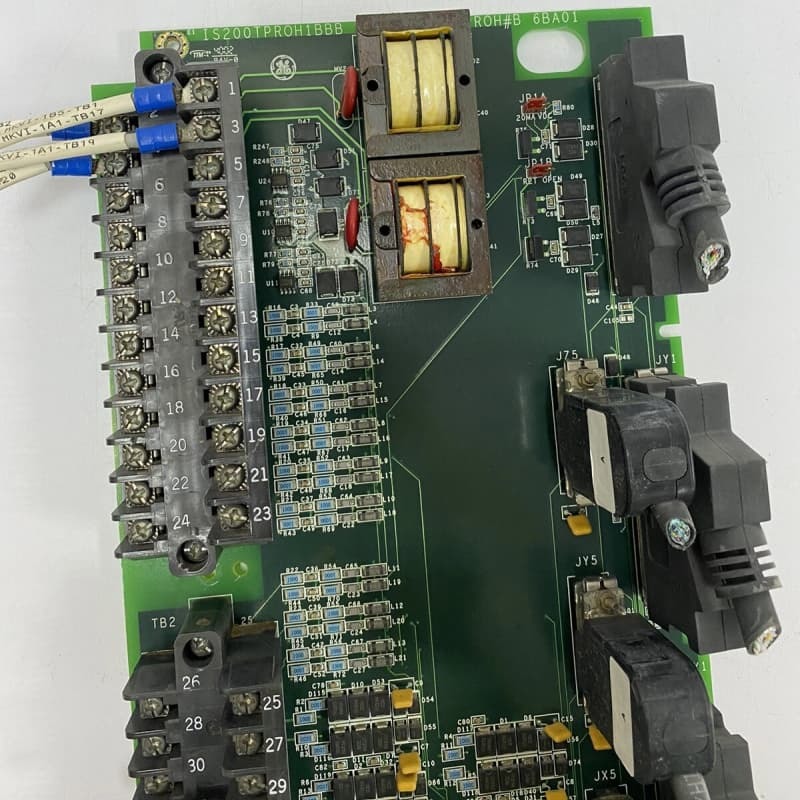

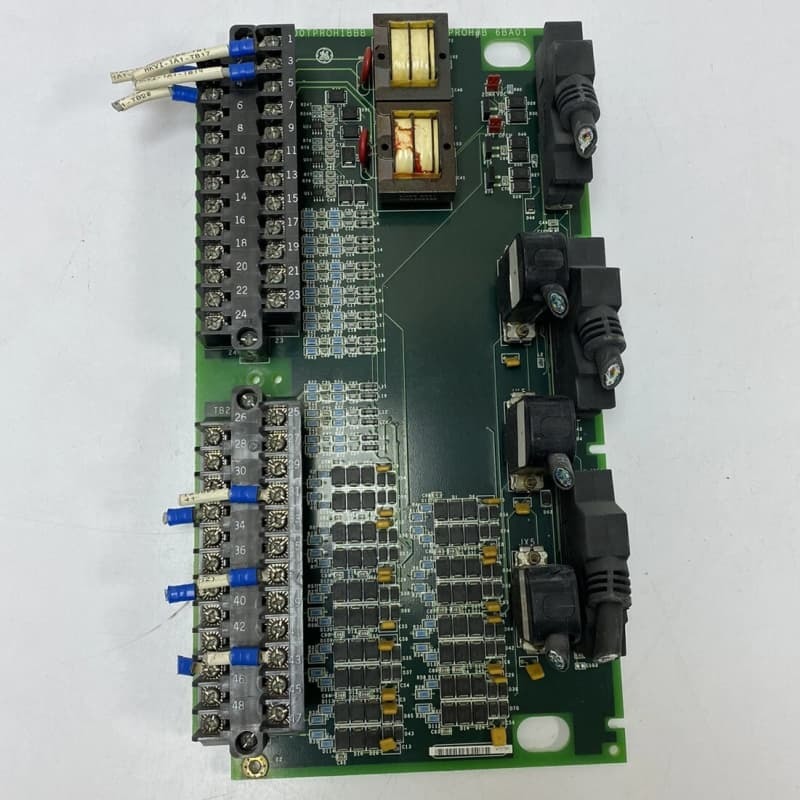

Physiquement, la longue carte rectangulaire comporte deux grands blocs de bornes noirs sur son bord gauche, des relais rouges avec des composants jaunes, des MOVs rouges, trois résistances variables verticales, de petits condensateurs jaunes et des diodes noires. Elle se connecte aux cartes VPRO et aux cartes de bornes TREx, facilitant le flux de signaux pour le contrôle des solénoïdes de déclenchement et les fonctions de déclenchement d'urgence.

Caractéristiques :
Signalisation critique pour la sécurité : Fournit des signaux de vitesse, de température et de tension aux cartes VPRO, permettant une protection indépendante contre la survitesse et la synchronisation d'urgence.

Intégration de la redondance : Fonctionne avec des cartes VPRO à triple redondance, assurant la tolérance aux pannes dans les systèmes de sécurité séparés des commandes principales.

Contrôle de déclenchement : Prend en charge jusqu'à trois solénoïdes de déclenchement via les cartes TREx et TRPx, l'une ou l'autre étant capable de déclencher des arrêts de turbine.

Gestion des relais : VPRO contrôle 12 relais TREG, dont 9 dans des groupes de vote pour gérer les solénoïdes ; un TREG secondaire peut être piloté via J4 pour une redondance accrue.

Matériel robuste : Comprend des blocs de bornes, des relais, des MOVs et des résistances, conçus pour des performances durables dans les environnements industriels de turbines.
