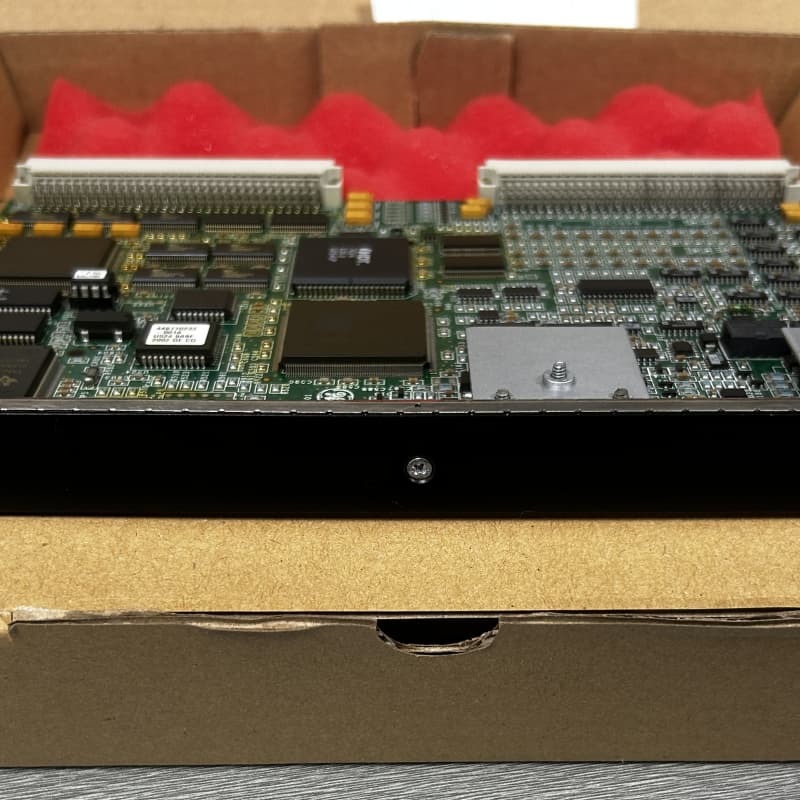

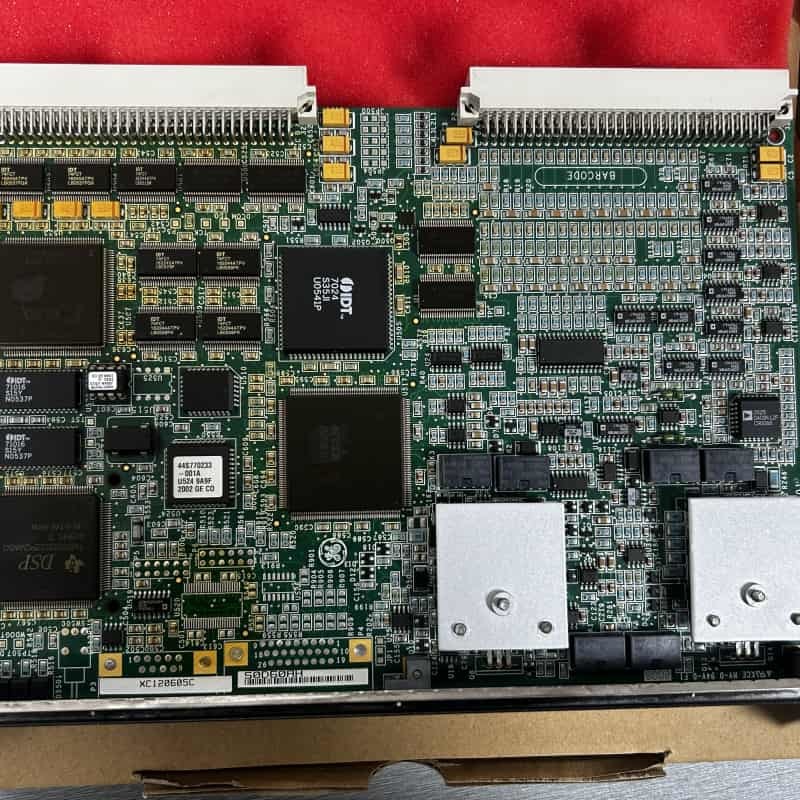

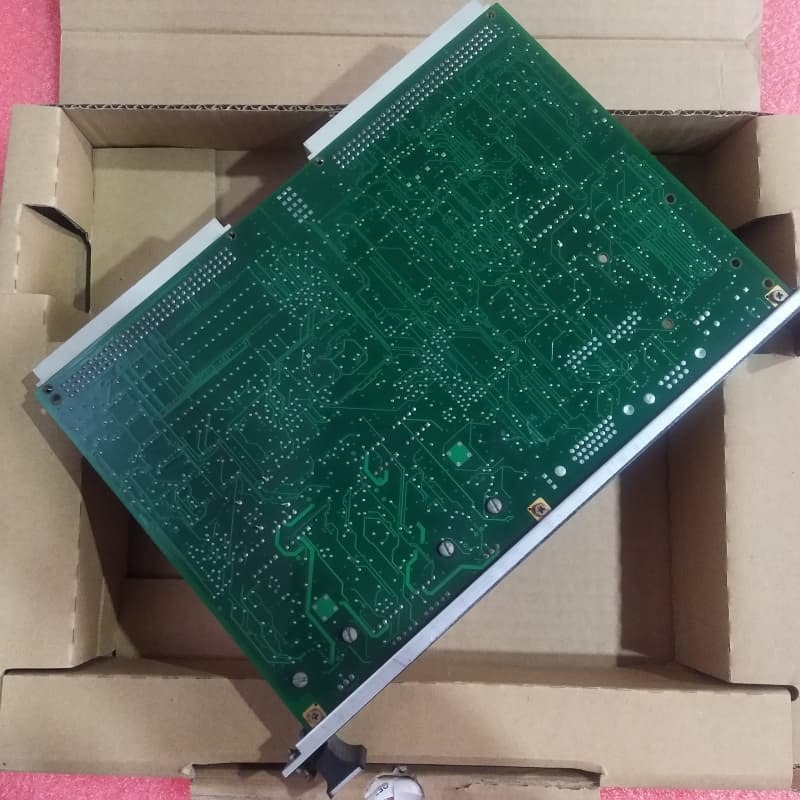

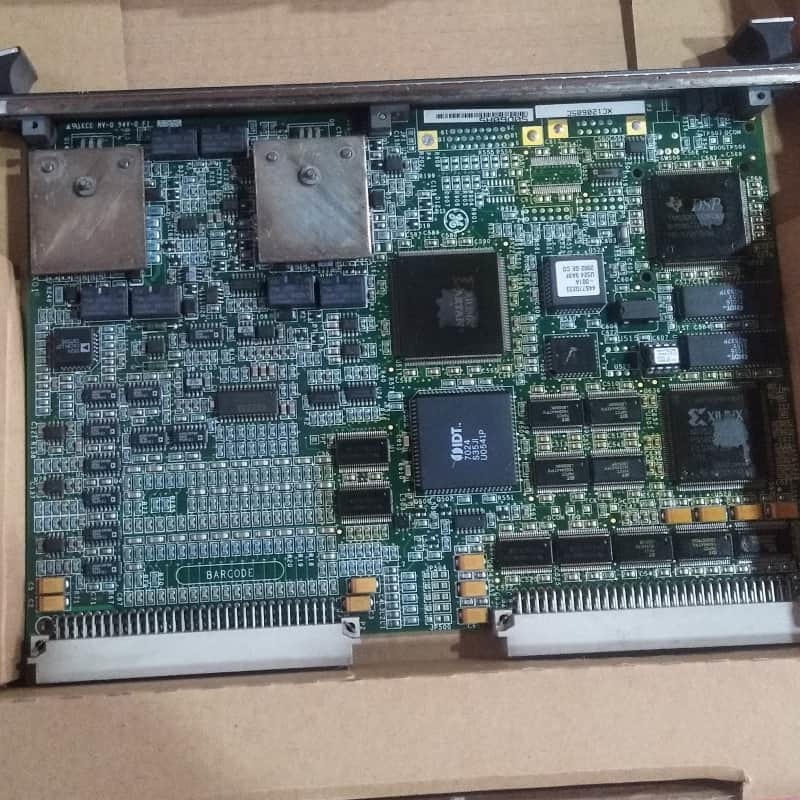

GE IS200VAICH1D Carte d'entrée analogique VME pour turbine Mark VI

Le GELe nombre d'heures d'attenteest une carte de terminal d'isolation du groupe d'entrée de contact, faisant partie du système VAIC dans les systèmes de commande de turbine GE Mark VI. Elle gère 20 entrées analogiques et 4 sorties analogiques,conversion de signaux analogiques en signaux numériques via la carte de traitement VAIC et transmission de données au contrôleur via le backplane VMEIl prend en charge à la fois les configurations simplex et TMR. Les configurations TMR diffusent des signaux vers trois racks VME (R, S, T) pour la redondance.

Compatible avec les générations antérieures de VAIC, il fonctionne avec les cartes terminales TBAIH1B et toutes les révisions DTAI, entraînant des sorties de 20 mA sur 1000 pieds de fil # 18 avec une résistance de charge de 500Ω.L'installation implique de fixer la carte dans un support VME, tandis que le fonctionnement repose sur des jumpers pour configurer les types d'entrée et les plages de sortie.

Caractéristiques:

Capacité d'entrée/sortie:20 entrées analogiques et 4 sorties, avec 10 entrées/2 sorties par carte terminale.

Soutien en cas de licenciement:Compatible avec les systèmes TMR, distribuant des signaux à trois racks VME pour une tolérance aux pannes, plus des configurations simples.

Traitement du signal:Intégre le conditionnement du signal, la conversion A/D/D/A et un multiplexeur analogique pour une traduction précise du signal.

Diagnostique:Les LED du panneau avant indiquent les états opérationnels; comprennent les contrôles des limites matérielles/systèmes, la validation du signal TMR et les contrôles de compatibilité avec les puces TBAI ID.

Compatibilité et souplesse:Fonctionne avec les cartes VAIC anciennes, prend en charge divers types d'entrée/sortie via des jumpers et permet de détecter les arrêts du compresseur pour les turbines à gaz.

Durabilité industrielle:Conçu pour des environnements difficiles, avec des performances stables sur de longues lignes de câbles et des paramètres configurables pour les alarmes.
