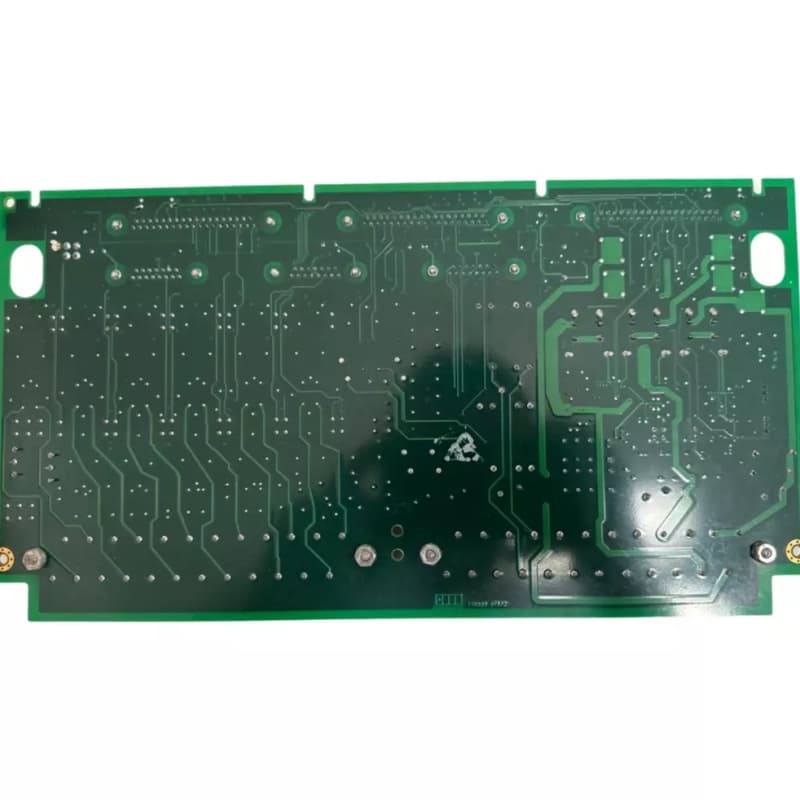

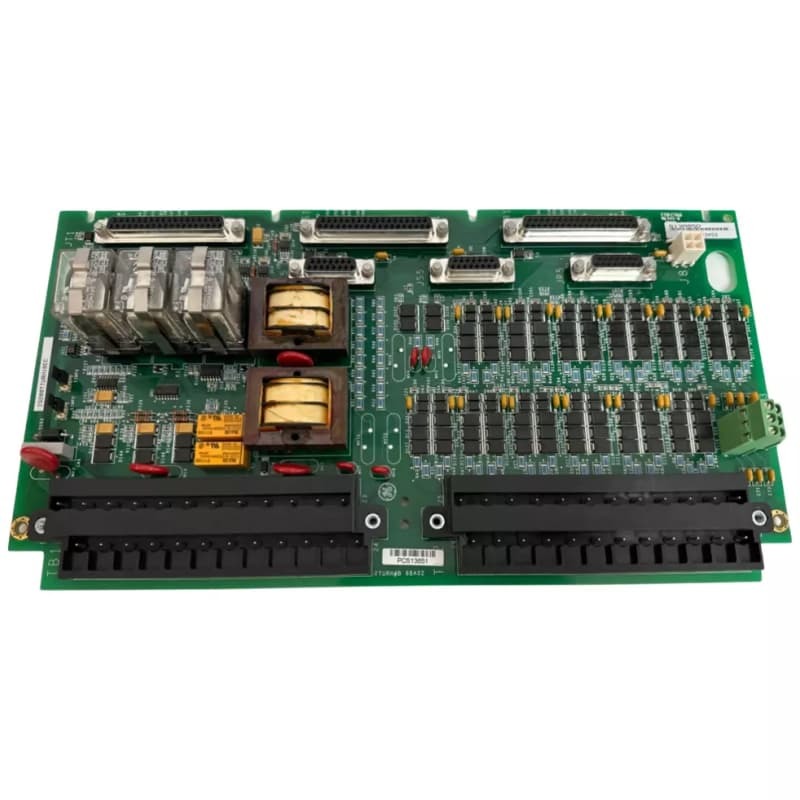

GE IS200TTURH1BCC Carte de terminaison de turbine pour Mark VI

Le GE IS200TTURH1BCC est une carte d'entrée de protection primaire dans le Mark VI, essentielle pour le contrôle des turbines à gaz, à vapeur et éoliennes. En tant que carte de terminaison de turbine, elle s'interface avec le processeur d'E/S de la turbine, gérant les entrées/sorties clés, disposant de 12 dispositifs passifs de débit d'impulsions, des signaux de tension du générateur/bus provenant des transformateurs de potentiel, une sortie CC de 125 V pour la bobine du disjoncteur principal et des entrées de capteurs de tension/courant d'arbre.

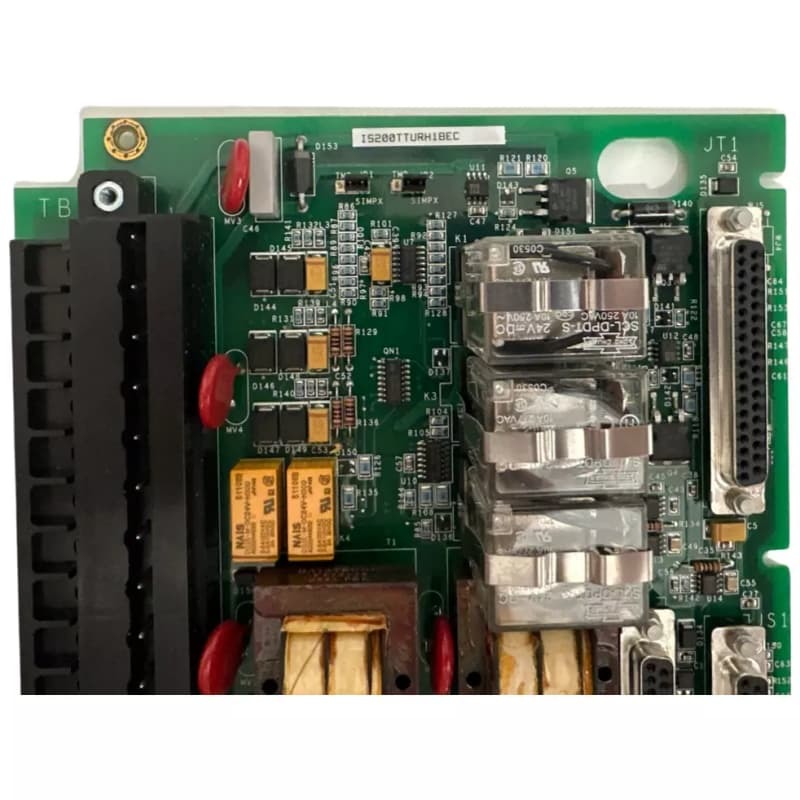

Elle comprend les relais K25, K25P et K25A, qui doivent tous se fermer pour alimenter le disjoncteur principal en 125 V CC. Les connecteurs incluent JR5 (signaux de vitesse vers VTUR), JR1 et des connecteurs supplémentaires pour les systèmes TMR. L'installation implique le câblage vers les borniers TB1/TB2 et l'utilisation de cavaliers JP1/JP2 pour basculer entre les configurations Simplex et TMR. TB3 prend en charge les connexions TTL optionnelles aux capteurs de vitesse actifs.

Fonctionnalités :
E/S multifonctionnelles : Gère la mesure de la vitesse, la surveillance de la tension, le contrôle du disjoncteur et le traitement des signaux d'arbre, essentiels au fonctionnement de la turbine.

Prise en charge de la redondance : Configurable via des cavaliers pour les systèmes Simplex ou TMR, le TMR utilisant six connecteurs pour la tolérance aux pannes.

Relais critiques : Les relais K25, K25P, K25A permettent le fonctionnement du disjoncteur principal, assurant une distribution sûre de l'énergie.

Connectivité flexible : Inclut des connecteurs D-shell, des borniers et TB3 pour TTL, s'adaptant aux diverses entrées de capteurs/appareils.

Compatibilité Mark VI : S'intègre aux systèmes Mark VI/VIe, prenant en charge les turbines à gaz, à vapeur et éoliennes, une mise à niveau par rapport aux applications limitées du Mark V.
