GE IS200RCSBG1BAA Carte Snubber RC Largeur nette 100mm

Le GE IS200RCSBG1BAA est une carte Snubber RC de châssis 620 conçue pour protéger les diodes et les redresseurs commandés au silicium (SCR) contre les dommages causés par les surtensions. En tant que composant essentiel des systèmes d'électronique de puissance, elle assure un fonctionnement stable en fournissant un circuit snubber essentiel, une carte étant requise par configuration de pont.

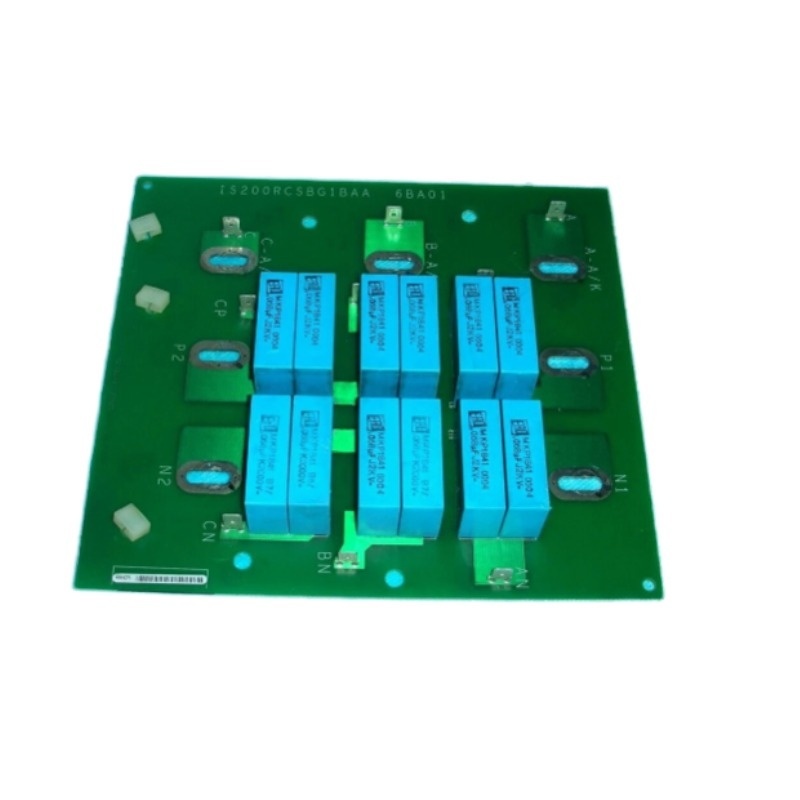

Comportant douze condensateurs montés en surface disposés en six paires, chaque condensateur offre une capacité de 0,095 à 0,150 µF et un courant de serrage de 8,5 Apk. Cette configuration permet un contrôle précis des pics de tension et des courants transitoires. Chaque paire de condensateurs s'aligne sur un connecteur enfichable dédié, simplifiant l'installation et la maintenance. La carte comprend également sept connexions de bornes à anneau conducteur étiquetées N1, N2, P1, P2, A-A/K, B-A/K et C-A/K, facilitant des connexions électriques sûres.

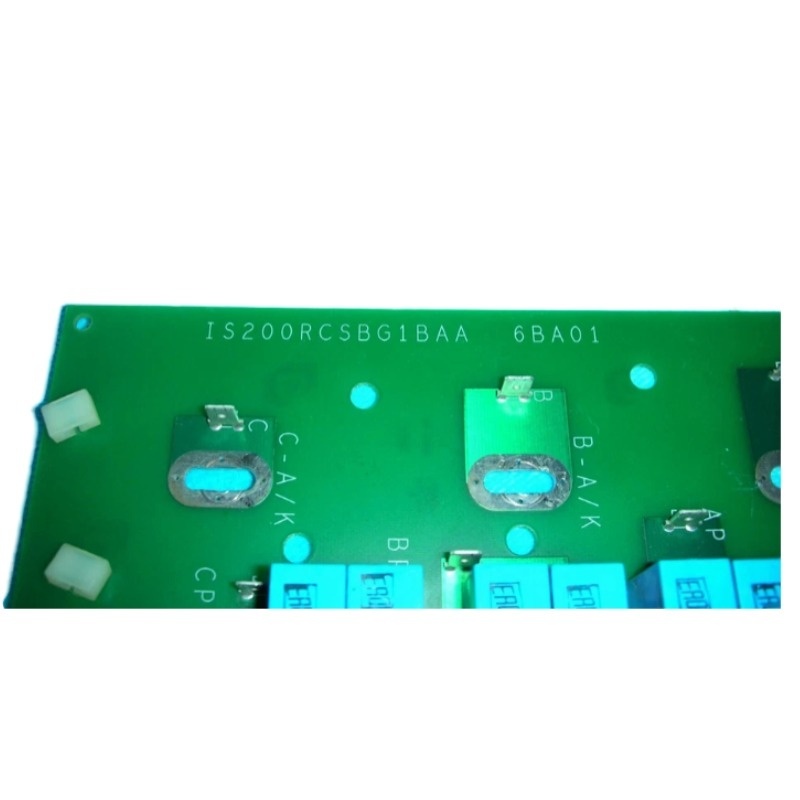

Marquée du logo General Electric et de codes de produit tels que 6BA01, la carte comporte des trous percés en usine dans deux coins pour faciliter le montage. Pour des détails complets sur sa fonction, les exigences d'application, les précautions de manipulation et les procédures de remplacement, les utilisateurs doivent consulter la documentation officielle de GE, afin de garantir un fonctionnement sûr et efficace.
