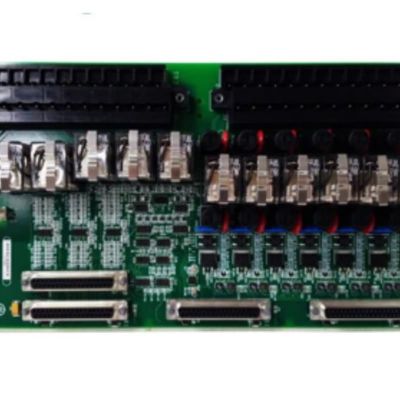

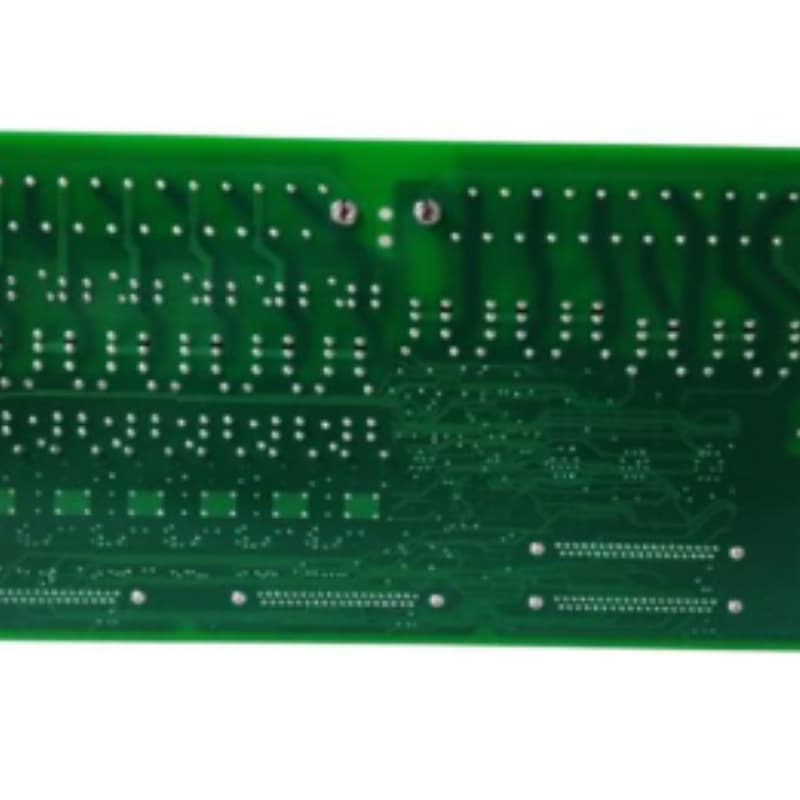

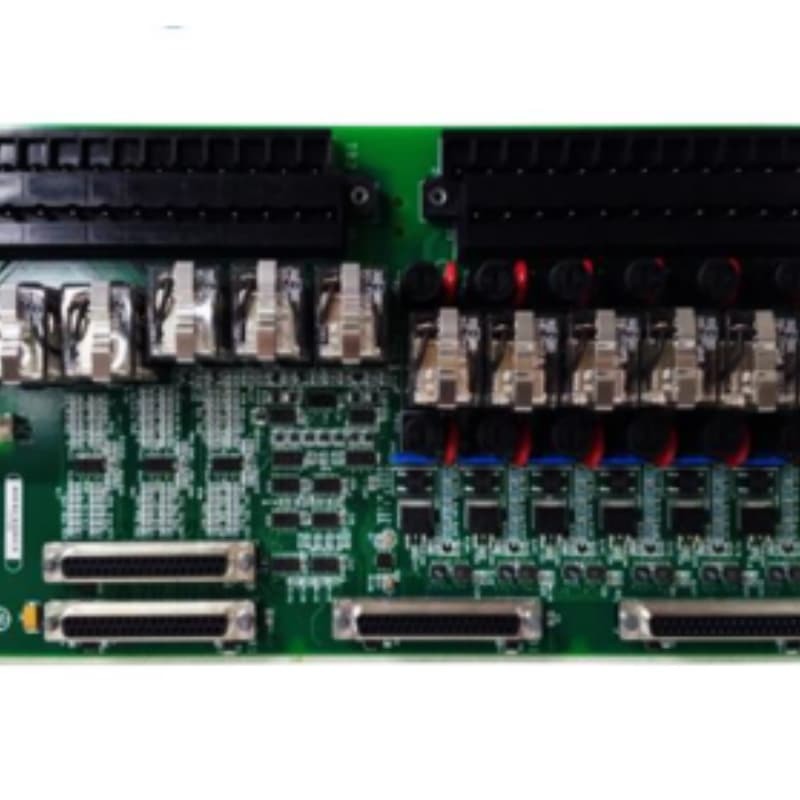

Amplificateur de porte GE Mark VI IS200DAMEG1ABA / carte d'interface

Description du produit:

Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2.est un amplificateur de porte/plaque d'interface développé par General Electric (GE), qui fait partie du système de contrôle de transmission de GE et est principalement utilisé dans les racks de contrôle Innovation Series.Il est utilisé pour connecter des dispositifs de commutation de puissance (e.g., IGBT) dans le train de propulsion basse tension au support de commande, et est un élément clé d'interface entre les trois.

Sa fonction principale est de fournir une connexion d'interface non amplifiée et sans entrée d'énergie entre les bornes de collecteur, émetteurs, portes IGBT,et la carte d'interface caractéristique du pont (tableau BPIA) du cadre de commande.

Cette carte est l'une des cartes d'amplificateur/interface d'entraînement de la série GE Mark VI, l'une des six variantes, adaptée à un niveau de puissance d'entraînement de 65 images, adaptée aux systèmes d'entraînement à pattes de phase,et peut supporter trois phases (A, B, C) dans une seule carte avec un module IGBT commun pour les trois phases.

Caractéristiques:

1.Fonction d'interface:Les connexions d'entrée et de sortie à la carte BPIA sont réalisées via trois connecteurs: CPL (phase C, marquée par U),BPL (phase B), étiquetée comme V), APL (phase A, étiquetée comme W).

2.Structure et liens: Contient 6 connecteurs, chacun avec une fonction de broche différente, par exemple la broche 5 est le terminal commun, correspondant à l'émetteur de chaque phase dans le modèle IGBT du bras de pont supérieur.Ils sont soudés au module IGBT et doivent être remplacés en même temps; le système de commande doit être éteint avant le fonctionnement pour éviter les chocs électriques.

3.Caractéristiques d'adaptation:Adaptation aux entraînements à pivot de phase; une seule carte peut couvrir trois phases, qui partagent un module IGBT commun (bien qu'il puisse y avoir plusieurs IGBT par pivot de phase,un seul module est requis pour cette carte)La puissance nominale de l'entraînement est de 65 fps et est l'une des six variantes.

4.Sécurité et remplacement:Le remplacement nécessite la manipulation des panneaux IGBT et DAME (en raison des connexions soudées) et doit être effectué sans alimentation électrique.Dow Corning 340) et le serrage des boulons à un couple et à une séquence spécifiques pour assurer une connexion fiable.

Paramètres techniques:
