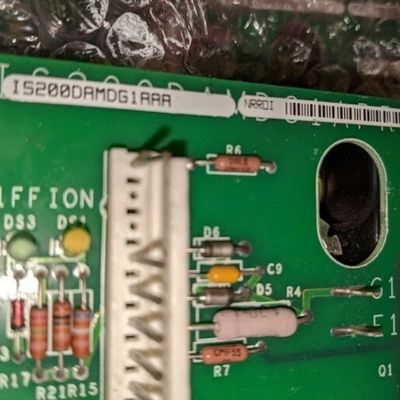

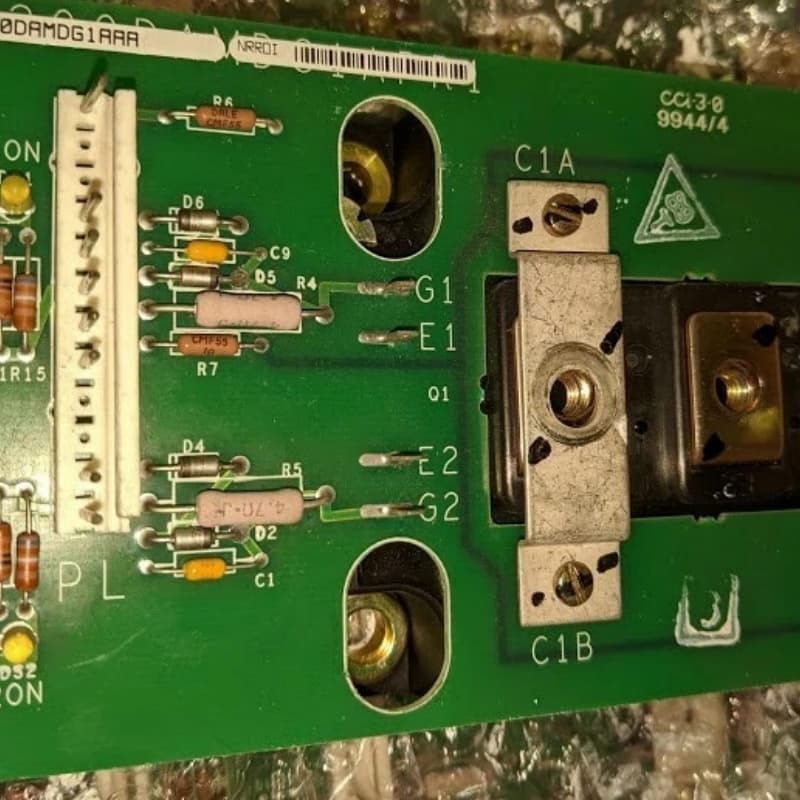

GE Mark VI IS200DAMDG2AAA Carte d'interface de pilote de porte

Description du produit :

Le IS200DAMDG2AAA est une carte d'interface d'amplificateur de commande de porte de General Electric (GE) qui appartient à la série Mark VI Turbine Control System, qui est principalement utilisée pour les systèmes de gestion et de contrôle des ensembles d'entraînement automatisés compatibles GE pour les turbines à gaz, à vapeur et éoliennes, avec l'ajout de nouveaux scénarios de turbines éoliennes par rapport à la série Mark V précédente.

Il s'agit de l'une des six variantes de la série DAM de cartes de commande de porte et sert de carte d'interface entre le châssis de commande et les dispositifs de commutation de puissance (IGBT) dans le système d'entraînement basse tension, sans entrée de puissance ni amplification.

Caractéristiques :

Fonction principale : Sert d'interface entre le châssis de commande et l'IGBT, en connectant la carte d'interface caractéristique du pont, les bornes de grille, d'émetteur et de collecteur de l'IGBT pour réaliser la transmission et le contrôle du signal, sans amplification de puissance.

Puissance et spécifications : la puissance nominale correspond au châssis 92 ou au châssis 125, chaque pilote peut être configuré avec 3 unités, chaque unité contient 1 module IGBT double (par exemple Powerrex CM200DY-28H), contrôlant une jambe de phase.

Indication d'état : Équipé de 4 LED, avec le jaune 1ON (DS1) et 2ON (DS3) indiquant que les IGBT supérieurs et inférieurs sont allumés, et le vert 1FF (DS2) et 2FF (DS4) indiquant qu'ils sont éteints, pour fournir une rétroaction intuitive sur l'état de fonctionnement.

Configuration de la connexion : Contient 12 broches de connexion IGBT (par exemple, C1, G1IN, COM1, C2, etc.), sans fusibles, points de test ou pièces configurables, pour une conception simple.

Numéro de modèle et conception : Le code de numérotation du modèle comprend l'abréviation fonctionnelle DAMD, le groupe 2 de la série Mark VI, le revêtement PCB régulier, la fabrication locale, et plus encore ; le facteur de forme en forme de « C » permet une intégration et un montage faciles sur des cartes plus grandes.
