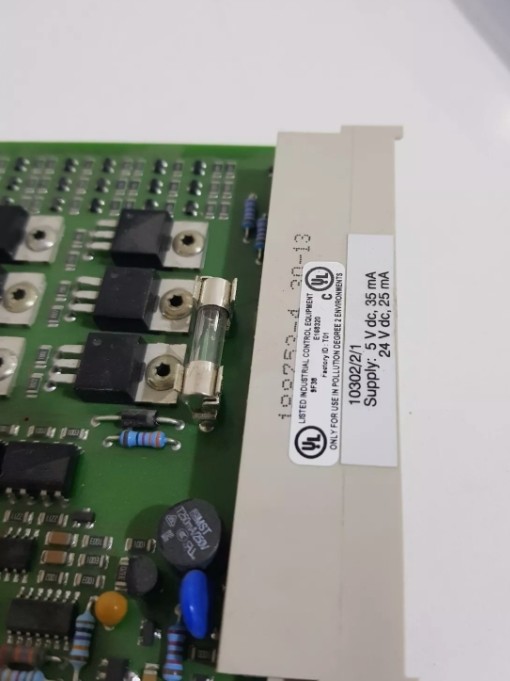

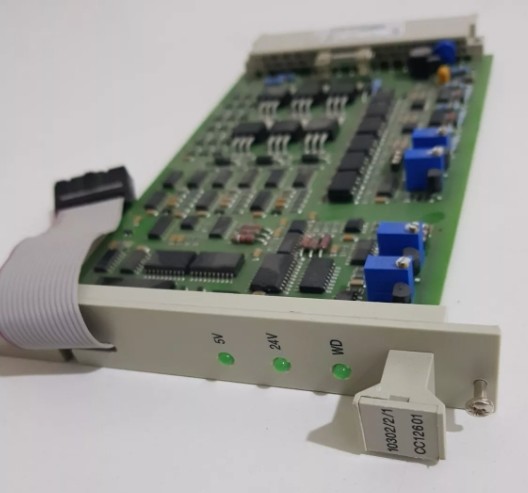

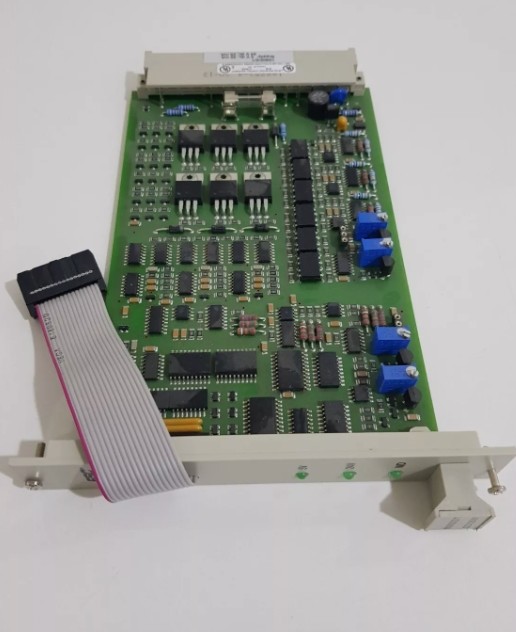

Le répéteur de surveillance Honeywell 10302/2/1

Le répéteur de surveillance Honeywell 10302/2/1

Les résultats de l'analyse sont publiés dans le rapport annuel annuel annuel de l'OCDE.

Détails du produit:

Le répéteur de surveillance 10302/2/1 est un module qui surveille les 5 Vdc et 24 Vdc fournis aux modules d'E/S.La sortie de surveillance du répéteur de surveillance est connectée à l'entrée de surveillance des modules de sortie dont l'alimentation (5 Vdc et/ou 24 Vdc) est surveillée..

Un répéteur de chien de garde est requis dans les cas suivants:

• dans les configurations de plusieurs unités de distribution, pour chaque alimentation de 24 Vdc à 5 Vdc, par exemple, une unité de distribution 2, 3, 4.

• si le 24 Vdc est alimenté par une alimentation M24-20 HE ou M24-12 HE.

• si le 24 Vdc est alimenté par une source d'alimentation qui peut fournir des tensions d'alimentation supérieures à 31,0 Vdc.(La tension de sortie maximale de l'alimentation 24 Vdc doit être inférieure à 37 Vdc en cas de défaillance simple ou double de l'unité d'alimentation 24 Vdc.Je vous en prie.

• si le courant de surveillance requis est supérieur à 900 mA.

• dans des configurations qui combinent I/O redondant et non redondant, afin de créer la sortie de surveillance pour les modules de sortie de la partie I/O non redondante.

• dans les configurations avec des parties centrales redondantes et des entrées/sorties non redondantes, afin de surveiller l'alimentation 5 Vdc (si aucune surveillance 5 Vdc n'est effectuée)

Le répéteur de surveillance nécessite une connexion de bus horizontale, ce qui signifie que des espaces doivent être réservés dans les racks d'E/S (positions 1, 2, 11-18).

Un répéteur de surveillance doit toujours être placé dans la section d'E/S dont les modules de sortie sont surveillés par ce répéteur de surveillance.Cela signifie que les répéteurs de surveillance dans des configurations avec plusieurs sections d'E/S (redondantes) ne peuvent pas être installés de manière à contrôler l'autre section d'E/S..

Le répéteur de surveillance peut être remplacé avec l'alimentation allumée, mais la partie centrale s'éteindra,ou les deux parties centrales s'arrêtent si elles sont utilisées dans une configuration avec des parties centrales redondantes et des entrées/sorties non redondantes.

Le répéteur de surveillance est équipé d'un connecteur mâle conforme à la norme DIN 41612, de type F, avec les lignes "d", "b" et "z".
